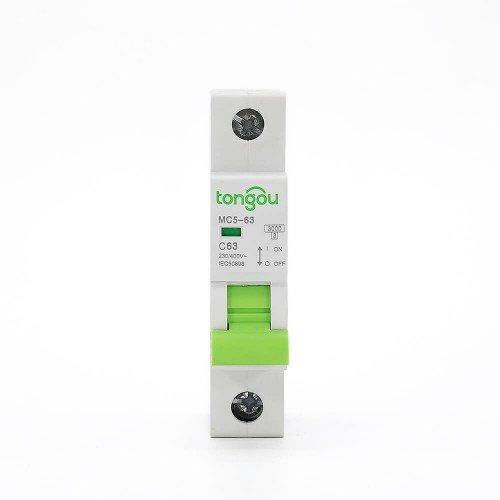

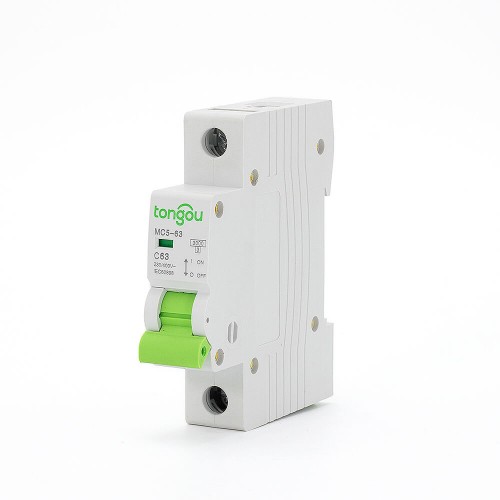

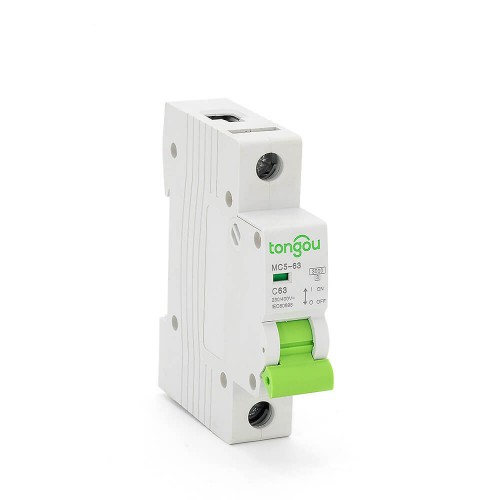

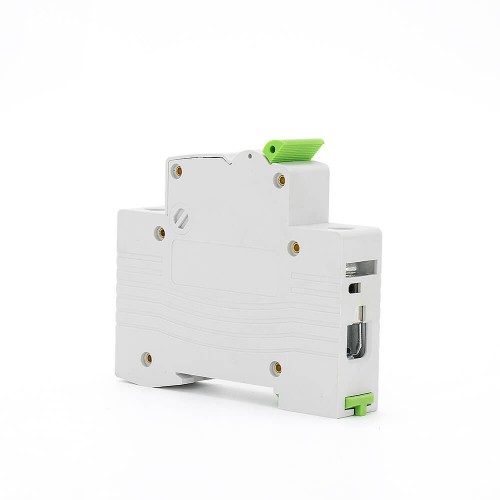

TOMC5-63 3KA Mini 1P Schalter 63A MCB
MCB garantiert, dass der downstream-Schalter immer sicher ist, unabhängig von Überspannungsbedingungen, selbst in den anspruchsvollsten Umgebungen; das grüne Band zeigt die sichere Position der Kontakte an. Es ermöglicht eine schnelle Diagnose, Auflösung und erneute Schließung von Lasten für eine einfachere Gebäudeverwaltung und reduzierten Ausfallzeiten.
Besondere Tipps für 1P-Schalter
1. Der MCB ist für den nichtprofessionellen Betrieb von ungeübten Personen geeignet und erfordert keine Wartung.
2. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzgeräte, Blitzableiter usw., in der upstream von MCB zu installieren, um mögliche Störspannungen und -ströme an der Eingangsseite der Leistungsversorgung zu bekämpfen.
3. Solange die oben genannten Bedingungen und Anwendungen erfüllt sind, wird ein MCB mit einer „EIN-AUS“-Anzeige als geeignet für die Isolationsfunktion angesehen.
4. Wenn eine geeignete Auslösekurve ausgewählt und richtig installiert wird, schalten MCB bei Störfällen aus und schaltet den geschützten Stromkreis aus, und bietet somit Schutz vor elektrischem Schlag.
5. B, C, D Auslösekurve (siehe Grafik 1):
| Modellname | TOMC5-63/1/C63 |
| Polennummer: | 1 |
| Nennspannung: | AC 110V 220V |
| Nennstrom(A): | 63 |
| Auslösekurve: | C |
| Nennkurzschlussfähigkeit(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nennimpulsfestigkeitsspannung: | 6.2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungsterminal: | Schraubterminal / Stiftterminal mit Klemme |
| Verbindungsfähigkeit: | Starres Leitermaterial bis 25mm² |
| Montagemoment: | 2.0Nm |
| Montage: | Auf symmetrischer DIN-Schiene 35mm / Panelmontage |
| Normen: | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| IP-Schutzklasse: | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshöhe: | 2000 m |
| Umgebungslufttemperatur für Betrieb: | -5°C bis +60°C |
| Umgebungslufttemperatur für Lagerung: | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 1P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 2 |
| 1A | TOMC5-63/1/B1 | TOMC5-63/1/C1 | TOMC5-63/1/D1 | |
| 3A | TOMC5-63/1/B3 | TOMC5-63/1/C3 | TOMC5-63/1/D3 | ||
| 5A | TOMC5-63/1/B5 | TOMC5-63/1/C5 | TOMC5-63/1/D5 | ||
| 6A | TOMC5-63/1/B6 | TOMC5-63/1/C6 | TOMC5-63/1/D6 | ||
| 10A | TOMC5-63/1/B10 | TOMC5-63/1/C10 | TOMC5-63/1/D10 | ||
| 16A | TOMC5-63/1/B16 | TOMC5-63/1/C16 | TOMC5-63/1/D16 | ||
| 20A | TOMC5-63/1/B20 | TOMC5-63/1/C20 | TOMC5-63/1/D20 | ||
| 25A | TOMC5-63/1/B25 | TOMC5-63/1/C25 | TOMC5-63/1/D25 | ||
| 32A | TOMC5-63/1/B32 | TOMC5-63/1/C32 | TOMC5-63/1/D32 | ||
| 40A | TOMC5-63/1/B40 | TOMC5-63/1/C40 | TOMC5-63/1/D40 | ||
| 50A | TOMC5-63/1/B50 | TOMC5-63/1/C50 | TOMC5-63/1/D50 | ||
| 63A | TOMC5-63/1/B63 | TOMC5-63/1/C63 | TOMC5-63/1/D63 | ||
