Description

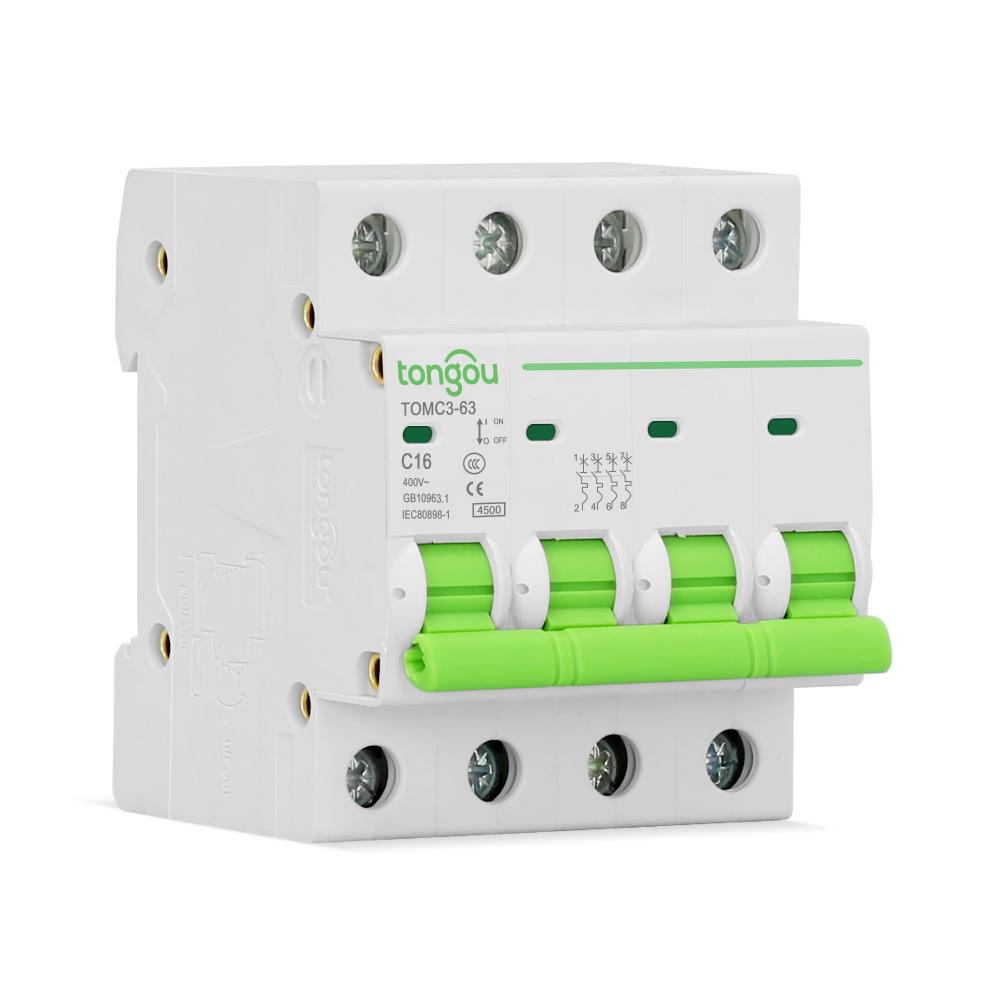

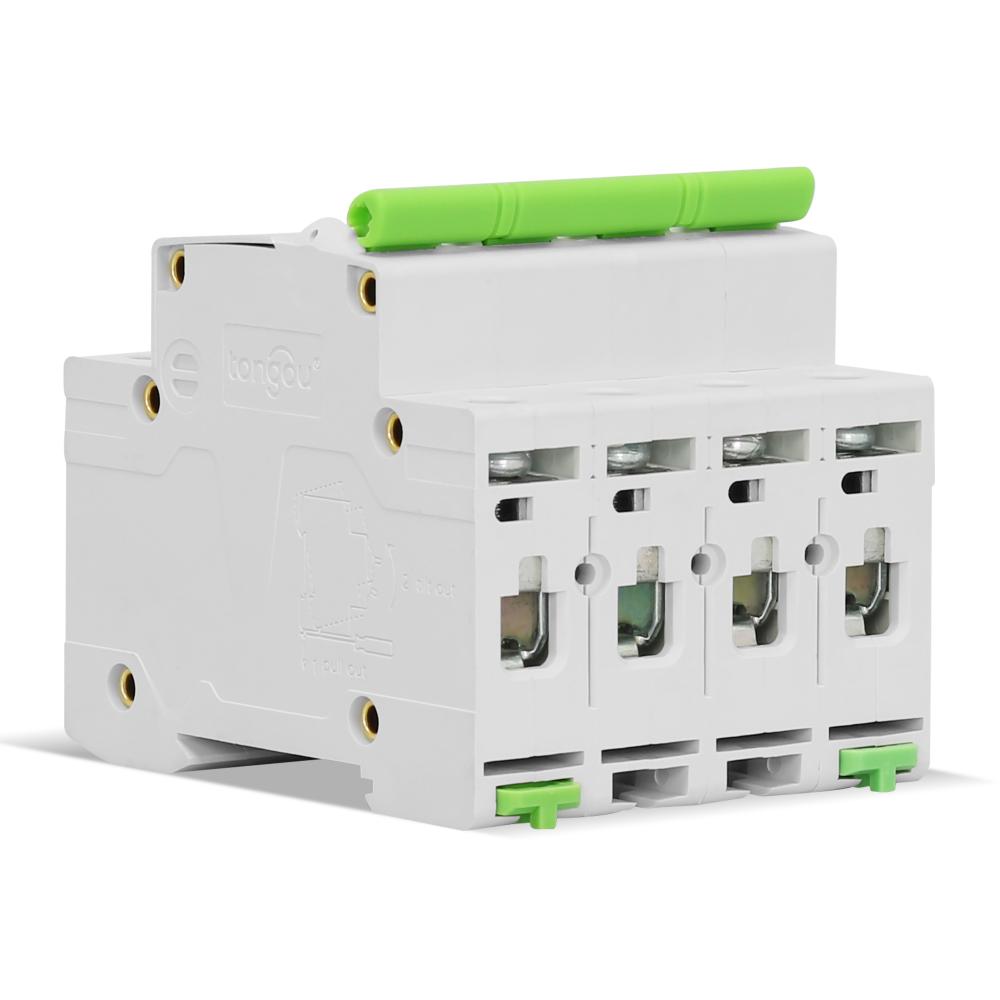

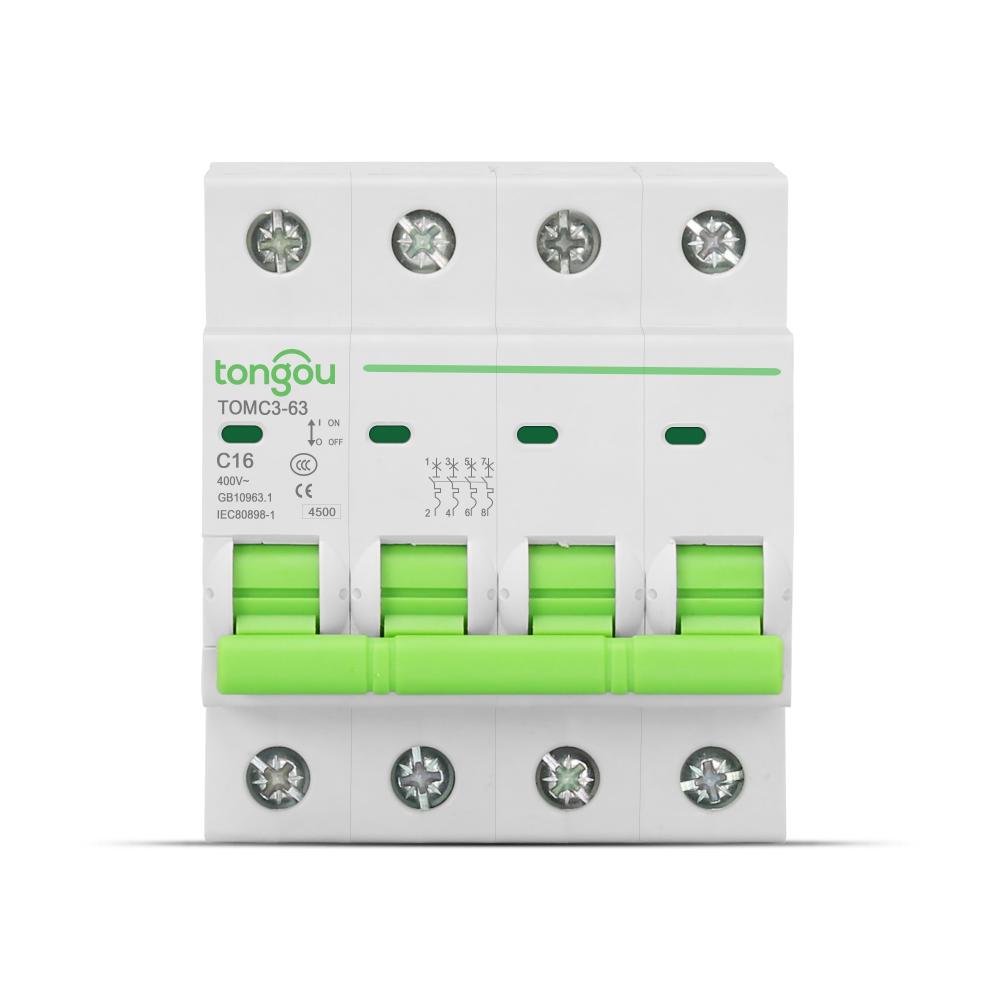

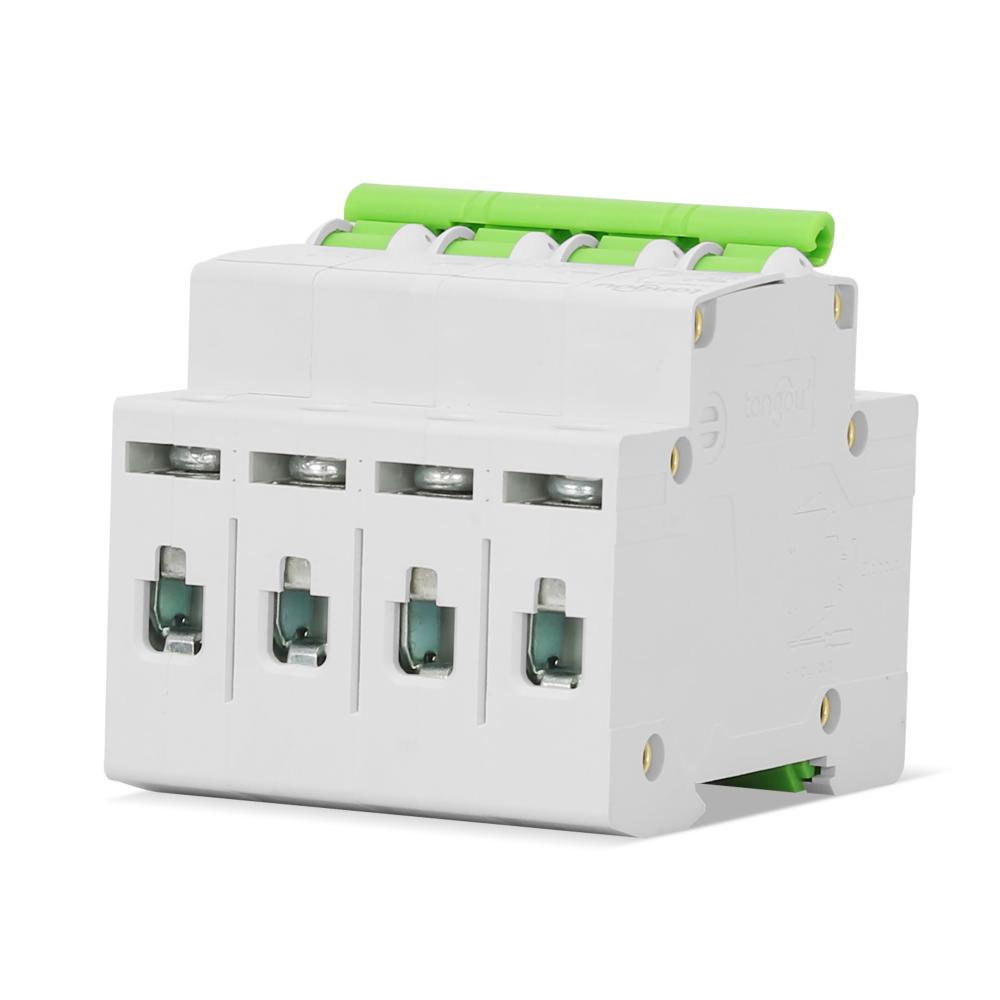

AC 4P 16A MCB
Der TOMC3-63 AC 4P 16A MCB bietet indirekten Schutz für den Körper des Bedieners unter der Bedingung, dass die exponierten spannungsführenden Teile an einen geeigneten Erdungspol angeschlossen sind.
Er bietet auch Schutz vor Brandgefahren, die durch Erdungsstrom aufgrund eines Funktionsausfalls des Überstromschutzgeräts verursacht werden.
AC 4P 16A MCB Besondere Tipps
1. B, C, D Auslösekurve.
2. Wählen Sie eine geeignete Auslösekurve und installieren Sie sie korrekt. Der MCB löst aus und trennt seinen geschützten Schaltkreis, wenn ein Fehler auftritt, und bietet so Schutz vor Stromschlägen.
3. Es wird empfohlen, spezielle Geräte wie Blitzschutzgeräte, Blitzableiter usw. in der upstream Stromversorgung zum MCB zu installieren, um mögliche Blitzspannungen und -ströme an der Eingangsseite des Stroms zu bekämpfen.
4. Der MCB ist für den Einsatz von Nicht-Fachleuten ohne Wartung konzipiert.
5. Um den oben genannten Bedingungen und Anwendungen gerecht zu werden, zeigt ein MCB mit einer “EIN-AUS”-Anzeige an, dass das Gerät für die Isolationsfunktion geeignet ist.
| Modellname | TOMC3-63/4/C16 |
| Polenzahl: | 4 |
| Nennspannung: | AC 110V 220V 400V |
| Nennstrom(A): | 16 |
| Auslösekurve: | C |
| Nenn-Kurzschlusskapazität(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nenn-Stoßspannungsaushalt: | 6.2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungsklemme: | Schraubklemme / Säulenklemme mit Klemmung |
| Verbindungskapazität: | Steifer Leiter bis 25mm² |
| Montagemoment: | 2.0Nm |
| Montage: | Auf symmetrischen DIN-Schienen 35mm / Frontplattenmontage |
| Normen: | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| IP-Schutzklasse: | IP40 für modulares Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshohe: | 2000 m |
| Umgebungstemperatur für den Betrieb: | -35°C bis +70°C |
| Umgebungstemperatur für den Lagerbestand: | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 4P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
