Description

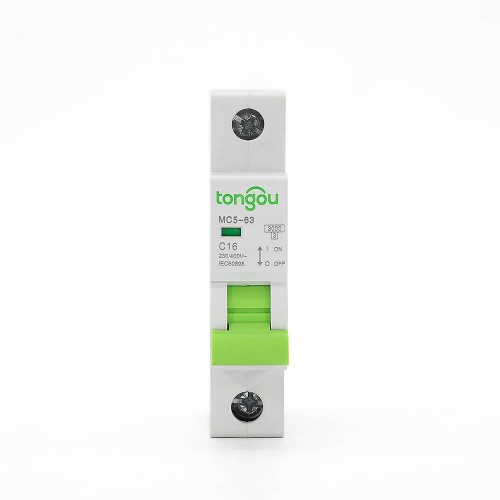

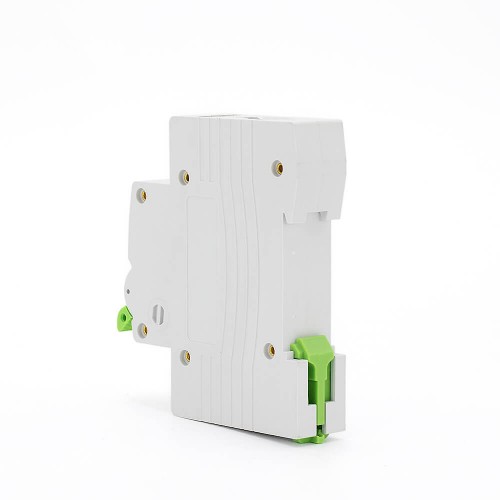

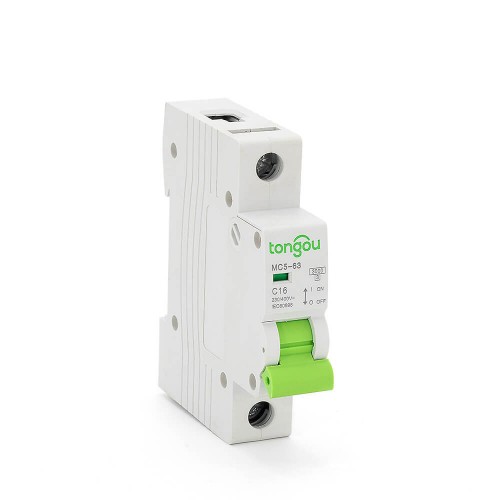

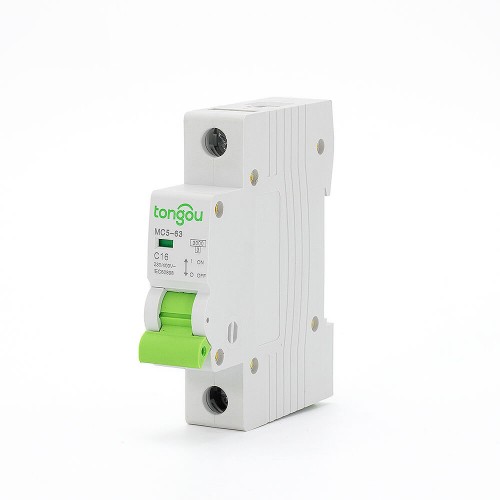

Miniaturischer Schaltkreisbrecher
TOMC5-63 1P 16A Miniaturischer Schaltkreisbrecher MCB ist geeignet zum Schutz vor Überlast und Kurzschlüssen bei Beleuchtung und anderen Haushaltslasten.
Kontaktpunkte mit Abschreckbehandlung, umweltfreundliche Verchromung, gute Widerstandsfähigkeit gegen Verdrehung und Rost. Es ist 100% neu, hochwertig, mit stabiler Verbindung und starkem elektrischen Widerstand.
Spezielle Tipps für Miniaturische Schaltkreisbrecher
1. Der MCB ist für den nichtprofessionellen Betrieb von Ungebildeten vorgesehen und erfordert keine Wartung.
2. Erfüllt die Bedingungen und Anwendungen, wie oben erwähnt, ist der MCB mit “EIN-AUS”-Anzeigegerät als geeignet für Isolationsfunktion angesehen.
3. Wählen Sie eine geeignete Auslösekurve und installieren Sie sie korrekt, der MCB wird den geschützten Stromkreis schließen und öffnen, wenn ein Fehler auftritt, und bietet so Schutz vor elektrischem Schock.
4. B, C, D Auslösekurve
| Modellname | TOMC5-63/1/C16 |
| Polenzahl: | 1 |
| Nennspannung: | Wechselstrom 110V 220V |
| Nennstrom(A): | 16 |
| Auslösekurve: | C |
| Nenn-Kurzschlussstromfähigkeit(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nenn-Impulsfestigkeitsspannung: | 6,2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungskontakt: | Schraubterminal / Stiftterminal mit Klemm |
| Verbindungsfähigkeit: | Starre Leiter bis 25mm² |
| Montage-Drehmoment: | 2,0Nm |
| Montage: | Auf symmetrischer DIN-Schiene 35mm / Panelmontage |
| Normen | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Schutzart IP | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshohe: | 2000 m |
| Betriebstemperatur des Umgebungsluft: | -5°C bis +60°C |
| Speichertemperatur des Umgebungsluft: | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 1P | Bewertung (In) | B Kurve | C Kurve | D Kurve |
2 |
| 1A | TOMC5-63/1/B1 | TOMC5-63/1/C1 | TOMC5-63/1/D1 | |
| 3A | TOMC5-63/1/B3 | TOMC5-63/1/C3 | TOMC5-63/1/D3 | ||
| 5A | TOMC5-63/1/B5 | TOMC5-63/1/C5 | TOMC5-63/1/D5 | ||
| 6A | TOMC5-63/1/B6 | TOMC5-63/1/C6 | TOMC5-63/1/D6 | ||
| 10A | TOMC5-63/1/B10 | TOMC5-63/1/C10 | TOMC5-63/1/D10 | ||
| 16A | TOMC5-63/1/B16 | TOMC5-63/1/C16 | TOMC5-63/1/D16 | ||
| 20A | TOMC5-63/1/B20 | TOMC5-63/1/C20 | TOMC5-63/1/D20 | ||
| 25A | TOMC5-63/1/B25 | TOMC5-63/1/C25 | TOMC5-63/1/D25 | ||
| 32A | TOMC5-63/1/B32 | TOMC5-63/1/C32 | TOMC5-63/1/D32 | ||
| 40A | TOMC5-63/1/B40 | TOMC5-63/1/C40 | TOMC5-63/1/D40 | ||
| 50A | TOMC5-63/1/B50 | TOMC5-63/1/C50 | TOMC5-63/1/D50 | ||
| 63A | TOMC5-63/1/B63 | TOMC5-63/1/C63 | TOMC5-63/1/D63 | ||
