Description
Beschreibung

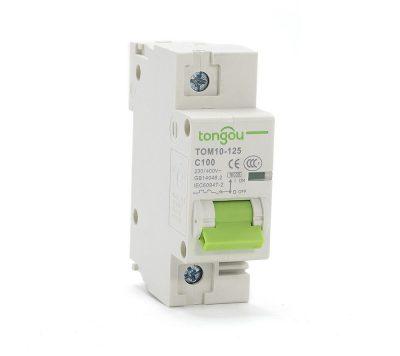

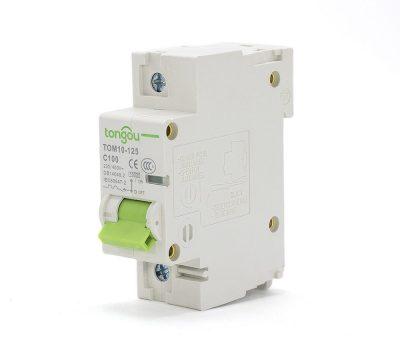

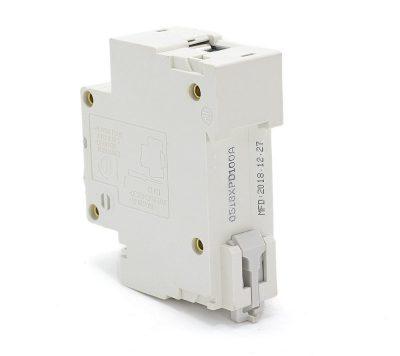

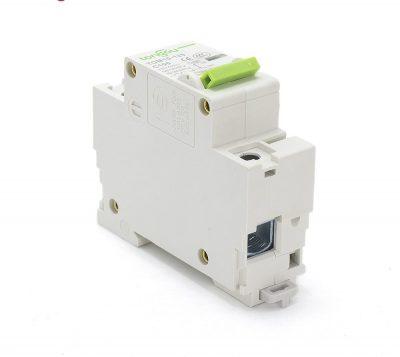

Die hohe Durchschlagsleistung des 1P 100A MCB TOM10-100 ermöglicht eine gute Sicherungsfunktion, die die Arbeit erleichtert und bequemer macht.
Darüber hinaus kann die kompakte Bauform Platz im Energieverteilungssystem sparen. Der Schaltkreisbrecher erfüllt alle wichtigen Normen und Zertifizierungen und ist in der Anwendung nicht eingeschränkt.
1P 100A MCB Spezielle Tipps
1. B, C, D Auslösekurve.
2. MCB ist für den nicht beruflichen Betrieb durch Ungebildete vorgesehen und erfordert keine Wartung.
3. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzgeräte, Blitzableiter usw., in der Stromversorgungsleitung oberhalb des MCB zu installieren, um mögliche Stöße und Stromstöße auf der Eingangsseite der Energieversorgung zu verhindern.
4. Wenn die entsprechende Auslösekurve ausgewählt und richtig installiert ist, schalten MCB bei Störfällen aus und schaltet den geschützten Stromkreis aus und bietet so Schutz vor elektrischem Schlag.
5. Wenn die Bedingungen und Anwendungen wie oben erwähnt erfüllt sind, wird der MCB mit “EIN-AUS”-Anzeigegerät als für die Isolationsfunktion geeignet angesehen.
| Modellname | TOM10-100/1/C100 |
| Anzahl der Pole: | 1 |
| Nennspannung: | AC 220V |
| Nennstrom(A): | 100 |
| Auslösekurve: | C |
| Nenn-Kurzschlussleistung(lcn): | 25kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nenn-Impulsfeststandspannung: | 6kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungsterminal: | Schraubterminal / Stiftterminal mit Klemme |
| Verbindungskapazität: | Flexibler Leiter 35mm² Starrer Leiter 50mm² |
| Montage: | Auf symmetrischen DIN-Schienen 35mm / Panelmontage |
| Normen | IEC 61009-1, EN61009, AS/NZS 61009-1 |
| Schutzart IP | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshohe | 2000 m |
| Umgebungstemperatur für den Betrieb | -5°C bis +60°C |
| Umgebungstemperatur für den Lagerbestand | -40°C bis +85°C |
