Description

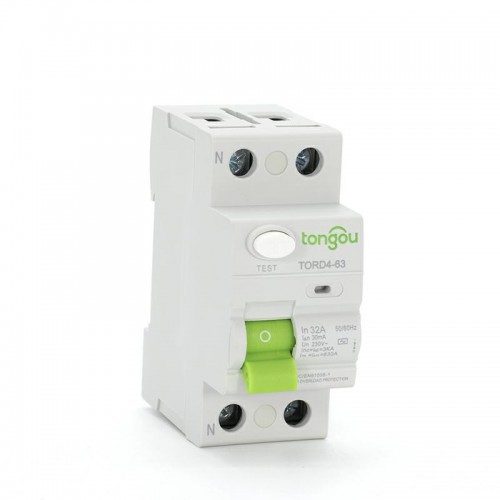

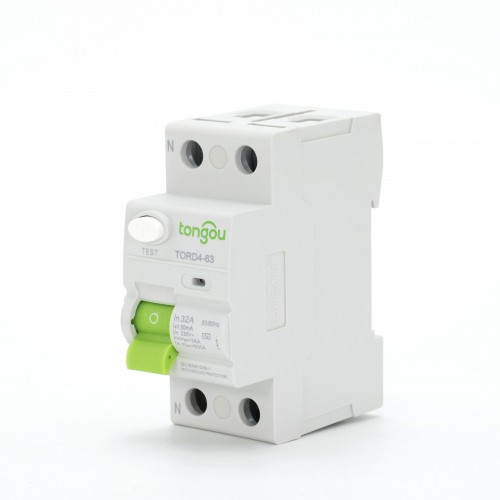

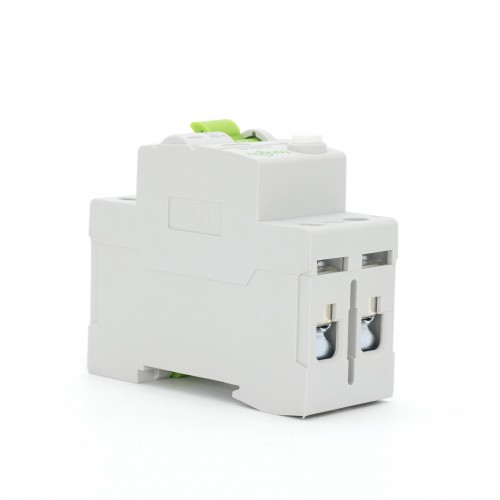

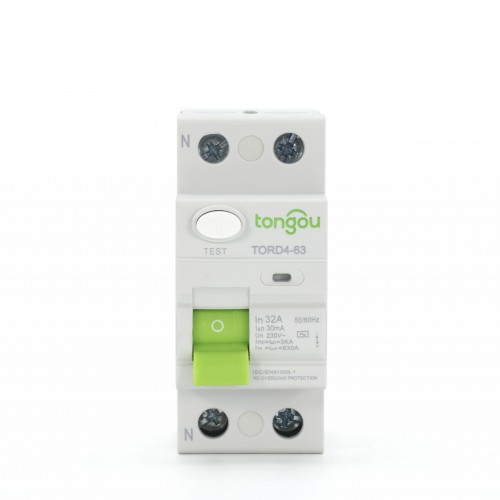

2P 30mA RCCB Residual Current Circuit Breaker ist anwendbar auf elektrische Schaltkreise mit Nennspannung 230/400V AC, Frequenz 50/60Hz und Nennstrom bis zu 125Amp.
Der RCCB bietet indirekten Schutz für den Körper des Bedieners unter der Bedingung, dass live Teile ausgesetzt sind und sollte mit dem richtigen Erdelektroden verbunden werden.
2P 30mA RCCB Besondere Tipps:
1. Der RCCB bietet auch Schutz vor Brandgefahren, die durch Erdschleifstrom verursacht werden, der auf einem Versagen des Überstromschutzgerätes zurückzuführen ist.
2. Der RCCB mit einer Nennempfindlichkeit von 30mA kann als Hilfsschutzgerät verwendet werden, um zu verhindern, dass andere Schutzgeräte scheitern.
3. Der RCCB bietet Schutz vor Stromschläge, die durch direkte Berührung zwischen zwei geschützten Linien oder Lecksstrom zwischen den beiden Linien verursacht werden.
4. Um den oben genannten Bedingungen und Anwendungen gerecht zu werden, ist ein RCCB mit “EIN-AUS” Anzeigegerät als geeignet für die Isolationsfunktion anzusehen.
| Modellname | TORD4M-63NL/2/63/003 |
| Typ | Elektromagnetischer Typ |
| Rückwärtsstrommerkmal: | AC |
| Polennummer: | 2P |
| Nennschaltungs- und Trennkapazität | 630A |
| Nennstrom (A) | 63 |
| Nennspannung | 110V 220V 230V |
| Nennfrequenz | 50/60Hz |
| Nennrückwärtsstrom |△(A): | 0.03 |
| Nennrückwärtsstrom ohne Schalten |△ n: | 0.5|△ n |
| Bedingte Kurzschlussstromstärke |△c: | 6kA |
| Bedingte Rückwärts-Kurzschlussstromstärke |△c: | 6kA |
| Auslösedauer: | Sofortige Auslösung ≤0.1s |
| Rückwärtsauslösestrombereich: | 0.5||△n~|△n |
| Elektromagnetische Aus |
| Produkttyp | AC | Breite 9 mm Module | |||||
| 2P | Empfindlichkeit | 10mA | 30mA | 100mA | 300mA | 500mA | |
Bewertung
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Spannungsbewertung (Ue) | 2P | 110-240V | |||||
| Betriebsfrequenz | 50/60Hz |
