Description

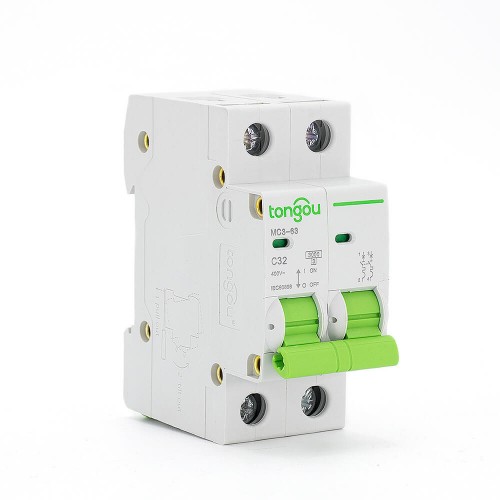

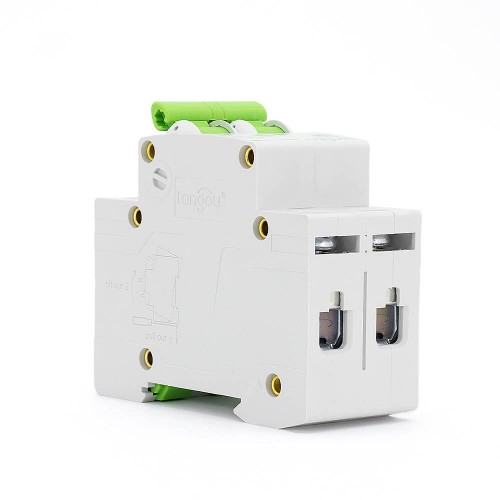

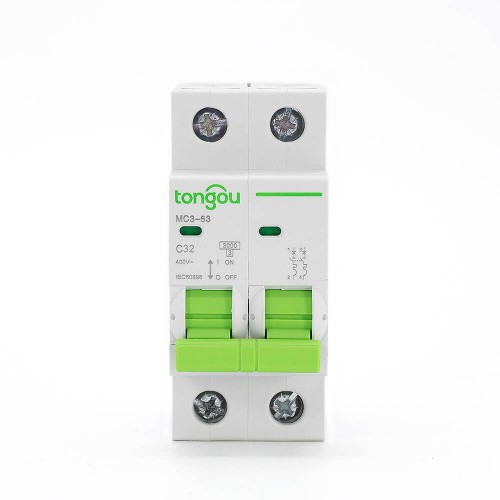

AC 2P 32A MCB
Der TOMC3-63 AC 2P 32A MCB von TONGOU ist strombegrenzend.
Der AC 2P 32A MCB verfügt über zwei verschiedene Auslösemechanismen: einen verzögerten thermischen Auslösemechanismus für Überlastschutz und einen elektromechanischen Auslösemechanismus für Kurzschlussschutz.
Die TOMC3-63 Serie ist in verschiedenen Merkmalen, Konfigurationen, Trennkapazitäten und Nennströmen erhältlich.
Alle MCBs der Produktpalette SH200 entsprechen IEC/EN 60898-1, was den Einsatz für Wohnanwendungen ermöglicht.
AC 2P 32A MCB Spezialtipps
1. B, C, D Auslösekurve.
2. Der MCB ist für den Einsatz von Nicht-Fachleuten konzipiert, die nicht geschult sind, und erfordert keine Wartung.
3. Wählen Sie eine geeignete Auslösekurve und installieren Sie sie korrekt. Der MCB wird auslösen und seinen geschützten Schaltkreis schließen, wenn ein Fehler auftritt, und bietet so Schutz vor Stromschlägen.
4. Es wird empfohlen, spezielle Geräte wie Blitzschutzgeräte, Blitzableiter usw., in der上游 Stromversorgung zum MCB zu installieren, um mögliche Blitzspannungen und -ströme an der Eingangsseite des Stroms zu bekämpfen.
5. MCBs mit „EIN-AUS“-Anzeigegerät, die den oben genannten Bedingungen und Anwendungen entsprechen, werden als für die Isolationsfunktion geeignet angesehen.
| Modellname | TOMC3-63/2/C32 |
| Polenzahl: | 2 |
| Nennspannung: | AC 110V/220V/400V |
| Nennstrom(A): | 32 |
| Auslösekurve: | C |
| Nenn-Kurzschlusskapazität(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nenn-Stoßspannungsaushalt: | 6.2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungsklemme: | Schraubklemme / Säulenklemme mit Klemmung |
| Verbindungskapazität: | Steifer Leiter bis 25mm² |
| Montagemoment: | 2.0Nm |
| Montage: | Auf symmetrischen DIN-Schienen 35mm / Frontplattenmontage |
| Normen: | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| IP-Schutzklasse: | IP40 für das Gehäuse, das IEC 60529 entspricht |
| IP20 entsprechend IEC 60529 | |
| Betriebshohe: | 2000 m |
| Umgebungstemperatur für den Betrieb: | -35°C bis +70°C |
| Umgebungstemperatur für den Lagerbestand: | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 2P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
