Description
Elektronischer Typ RCD RCCB A/AC Rückstrom-Schutzschalter ist anwendbar auf elektrische Schaltkreise mit Nennspannung 230/400V AC, Frequenz 50/60Hz und Nennstrom bis zu 125Amp.
Seine Hauptfunktion ist es, den Bediener vor Unfällen zu schützen und vor Brandgefahren zu schützen.
Der Erdungsstrom wird durch die Störung des Überstromschutzgeräts verursacht.
Besondere Tipps für elektronischen Typ RCD RCCB:
1. Der RCCB mit einer Nennempfindlichkeit von 10mA kann als Hilfsschutzgerät verwendet werden, um zu verhindern, dass andere Schutzgeräte ihre Energie verlieren.
2. Der RCCB ist speziell für Hausinstallationen und ähnliche Anwendungen konzipiert. Er wird von Nicht-Fachleuten bedient und erfordert keine Wartung.
3. Der RCCB bietet Schutz vor Stromschlägen, die durch direkte Berührung zweier geschützter Leitungen oder Leckströme zwischen den beiden Leitungen verursacht werden.
4. Um den oben genannten Bedingungen und Anwendungen gerecht zu werden, wird ein RCCB mit einer “EIN-AUS”-Anzeige als für die Isolationsfunktion geeignet angesehen.

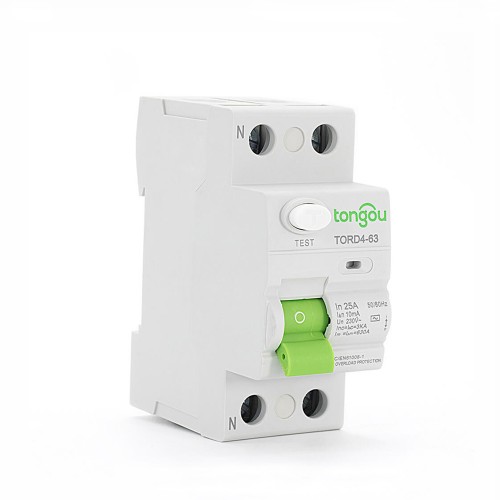

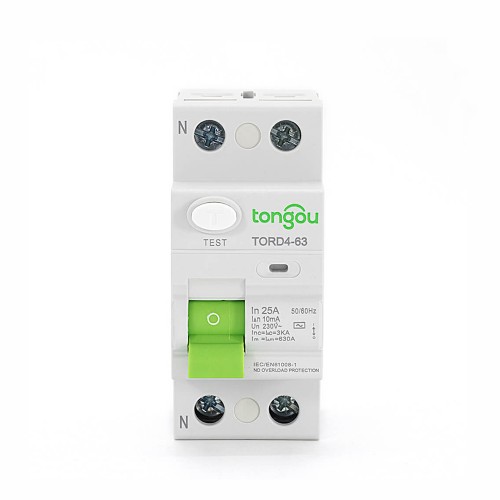

| Modellname | TORD4-63 |
| Modell | Elektrisch-magnetischer Typ |
| Rückstrom-Kennzeichnung: | A, AC |
| Polenzahl: | 2P |
| Nennschaltungs- und Trennkapazität | 630A |
| Nennstrom (A) | 16, 25, 32, 40, 63, 80 |
| Nennspannung | 220V/380V |
| Nennfrequenz | 50/60Hz |
| Nennrückstrombetätigungsstrom |△(A): | 0.01 |
| Nennrückstromnichtbetätigungsstrom |△ ne: | 0.5|△ ne |
| Nennbedingter Kurzschlussstrom ink: | 3KA |
| Nennbedingter Rückstrom-Kurzschlussstrom |△c: | 3KA |
| Auslösedauer: | Sofortige Auslösung ≤0.1s |
| Rückstromauslösestrombereich: | 0.5||△ne~|△ne |
| Elektromechanische Ausdauer | ≥4000 Zyklen |
| Verbindungskapazität: | Steifer Leiter 25mm² |
| Verbindungsklemmen | Schraubklemme Säulenklemme mit Klemmung |
| Montagemoment | 2.0 Nm |
| Montage | Auf symmetrischen DIN-Schienen 35mm Frontplattenmontage |
| Produkttyp | AC | Breite 9 mm Module | |||||
| 2P | Empfindlichkeit | 10mA | 30mA | 100mA | 300mA | 500mA | / |
Bewertung
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Spannungsbewertung (Ue) | 2P | 110-240V | |||||
| Betriebsfrequenz | 50/60Hz |
