Description

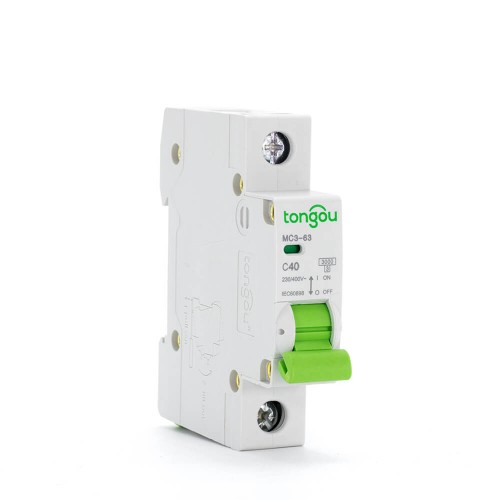

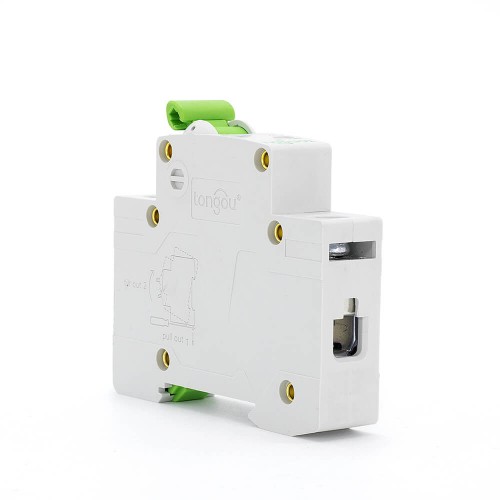

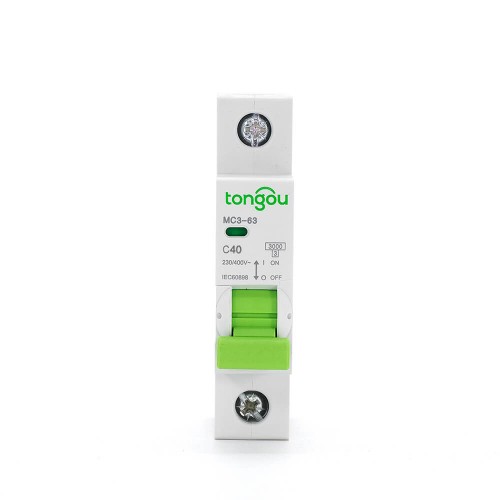

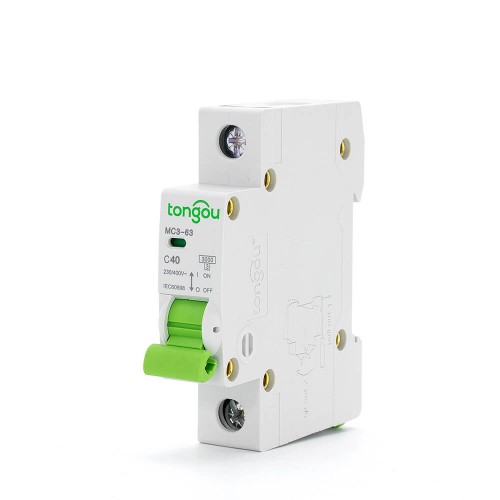

AC 63A 1P Mini-Schaltkreisbrecher MCB TOMC3-63 zeichnet sich durch eine ausgezeichnete Produktleistung aus, und der Kontaktwiderstand liegt weit unter den standardisierten Anforderungen.
Es kann mit verschiedenen Arten von Störungen umgehen, bietet umfassenden Schutz für Leitungen und Geräte, verhindert unnötige Stromausfälle und verbessert die Übertragungszuverlässigkeit und Sicherheit.
1P Mini-Schaltkreisbrecher Spezial-Tipps
1. Auslösekurve von B, C, D.
2. Der MCB ist für den nichtprofessionellen Betrieb von nicht ausgebildeten Personen ohne Wartung vorgesehen.
3. Wählen Sie eine geeignete Auslösekurve und installieren Sie sie richtig. Bei einer Störung schalten Sie den MCB aus und trennen den geschützten Stromkreis, um einen Schutz vor elektrischem Schock zu bieten.
4. Es wird empfohlen, spezielle Geräte auf der上游 Stromversorgungslinie des MCB zu installieren, wie Überspannungsschutzgeräte, Blitzableiter usw., um mögliche Störspannungen und -ströme auf der Eingangsseite der Energieversorgung zu verhindern.
5. Um den oben genannten Bedingungen und Anwendungen gerecht zu werden, wird ein MCB mit einer “EIN-AUS”-Anzeige als geeignet für die Isolationsfunktion betrachtet.
| Modellname | TOMC3-63 |
| Anzahl der Pole: | 1 |
| Nennspannung: | AC 110V 220V |
| Nennstrom(A): | 63 |
| Auslösekurve: | C |
| Nennkurzschlussfähigkeit(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nennimpulsspannung: | 6.2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungsterminal: | Schraubterminal / Stiftterminal mit Klemme |
| Verbindungsfähigkeit: | Starre Leiter bis 25mm² |
| Montagemoment: | 2.0Nm |
| Montage: | Auf symmetrischen DIN-Riegel 35mm / Frontplattenmontage |
| Normen | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| IP-Schutzklasse | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshohe | 2000 m |
| Betriebstemperatur des Umgebungsluftes | -35°C bis +70°C |
| Speichertemperatur des Umgebungsluftes | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 1P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 2 |
| 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
