Description

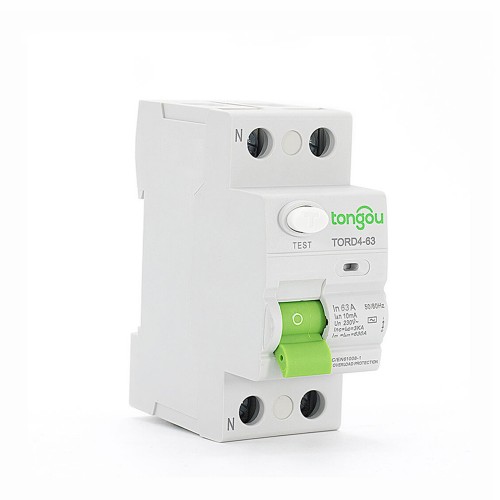

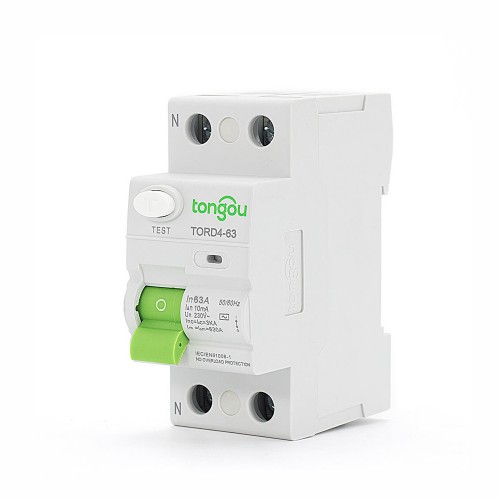

63A RCCB ist für Schaltkreise mit Nennspannung 230/400V AC, Frequenz 50/60Hz und Nennstrom unter 125Amp geeignet.
Ihre Funktion ist es, einen indirekten Schutz für den Körper des Bedieners unter der Bedingung zu bieten, dass lebendige Teile ausgesetzt sind. Sie sollte mit einem geeigneten Erdungselektrode verbunden werden, um einen effektiven Sicherheitsschutz für den Bediener zu gewährleisten.
Es hat viele Vorteile und kann die meisten Szenarien wie Haushalte und Industrie abdecken.
63A RCCB Besondere Tipps:
1. RCCB bietet Schutz vor Stromschlag, der durch direkte Berührung zwischen zwei geschützten Schaltkreisen oder Leckströmen zwischen diesen beiden Drähten verursacht wird.
2. Der RCCB mit einer Nennempfindlichkeit von 10mA kann als Hilfsschutzvorrichtung verwendet werden, um zu verhindern, dass andere Schutzvorrichtungen den Stromschlag nicht verhindern können.
3. Es wird empfohlen, spezielle Vorrichtungen auf der upstream der RCCB, wie Überspannungsschutzer, Blitzableiter usw., einzubauen, um mögliche Stoßspannungen und -ströme auf der Eingangsseite der Stromversorgung zu verhindern.
4. RCCB ist für Haushaltsinstallationen und ähnliche Anwendungen konzipiert, nicht professionelle Bedienung, keine Wartung.
5. Um die oben genannten Bedingungen und Anwendungen zu erfüllen, wird ein RCCB mit “Ein-Aus”-Anzeigevorrichtung als geeignet für die Isolationsfunktion angesehen.
| Model Name | TORD4-63 |
| Model | Electro-magnetic type |
| Residual Current characteristic: | A,AC |
| Pole No: | 2P |
| Rated making and breaking capacity | 630A |
| Rated current（A） | 16, 25, 32, 40, 63, 80 |
| Rated voltage | 220V/380V |
| Rated frequency | 50/60Hz |
| Rated residual operating current |△(A): | 0.01 |
| Rated residual non operating current |△ no: | 0.5|△ n |
| Rated conditional short-circuit current inc: | 3KA |
| Rated conditional residual short-circuit current |△c: | 3KA |
| Tripping duration: | Instantaneous tripping ≤0.1s |
| Residual tripping current range: | 0.5||△n~|△n |
| Electro-mechanical endurance | ≥4000 cycles |
| Connection capacity: | Rigid conductor 25mm² |
| Connection terminal | Screw terminal Pillar terminal with clamp |
| Fastening torque | 2.0 Nm |
| Installation | On symmetrical DIN rail 35mm Panel mounting |
| Type Product | AC | Width in 9 mm module | |||||
| 2P | Sensitivity | 10mA | 30mA | 100mA | 300mA | 500mA | |
Rating
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Voltage rating(Ue） | 2P | 110-240V | |||||
| Operating frequency | 50/60Hz |
