Description
Beschreibung

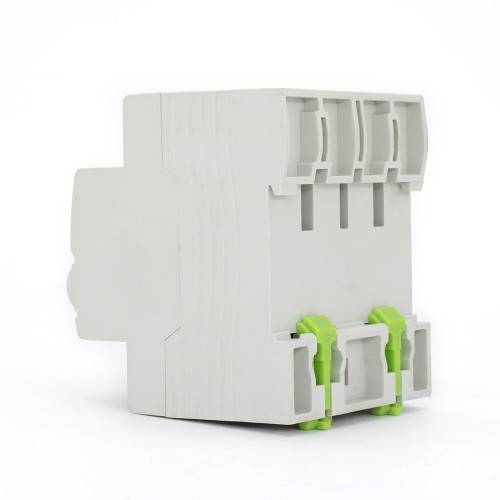

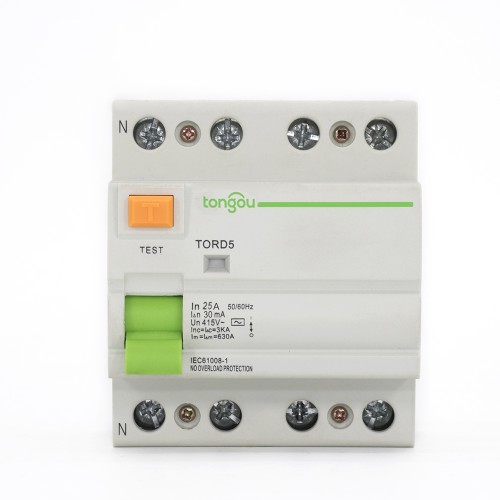

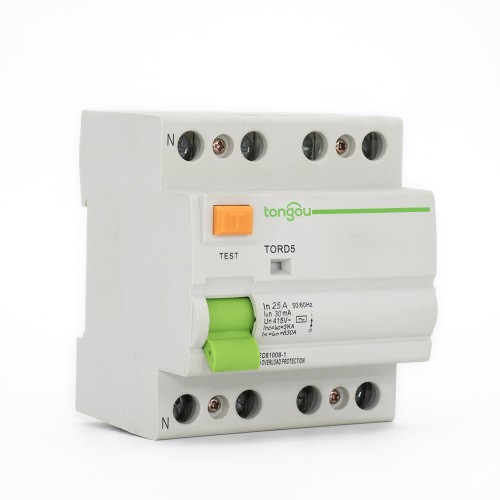

4P RCD RCCB TORD5-63 ist für Schaltkreise mit Nennspannung 230/400V AC, Frequenz 50/60Hz und Nennstrom unter 125Amp geeignet.
Sein Hauptarbeitsprinzip ist: Im Falle offener Live-Teile bietet RCCB eine indirekte Schutzfunktion für den Körper des Bedieners und sollte mit einem geeigneten Erdelektroden verbunden werden.
4P RCD RCCB Besondere Anmerkung:
1. Der RCCB mit einer Nennempfindlichkeit von bis zu 30mA kann als Hilfsschutzgerät verwendet werden, um zu verhindern, dass andere Schutzgeräte nicht in der Lage sind, Elektrizitätsstöße zu verhindern.
2. Es wird empfohlen, spezielle Geräte auf der upstream Stromversorgungslinie von RCCB, wie Überspannungsschutz, Blitzableiter usw., einzubauen, um zu verhindern, dass mögliche Stöße von Spannung und Strom auf der Eingangsseite der Stromversorgung auftreten.
3. RCCB bietet Schutz vor Elektrizitätsstößen, die durch direkte Berührung zweier geschützter Linien oder durch Lecksströme zwischen diesen beiden Linien verursacht werden.
| Modellname | TORD5-63 |
| Modell | Elektromagnetischer Typ |
| Rückstromkennzeichnung: | A, AC |
| Polenanzahl: | 4P |
| Nennstromdurchschlagsfähigkeit | 630A |
| Nennstrom (A) | 16, 25, 32, 40, 63, 80 |
| Nennspannung | 220V/380V |
| Nennfrequenz | 50/60Hz |
| Nennrückwirkstrom |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Nennrückwirkstrom ohne Betrieb |△ ne: | 0.5|△ n |
| Nennbedingter Kurzschlussstrom |△c: | 3KA |
| Nennbedingter Rückwirkstrom-Kurzschlussstrom |△c: | 3KA |
| Auslösedauer: | Sofortiges Auslösen ≤0.1s |
| Rückwirkstrom-Auslösebereich: | 0.5||△n~|△n |
| Elektromechanische Ausdauer | ≥4000 Zyklen |
| Anschlussfähigkeit: | Starrer Leiter 25mm² |
| Anschlussklemme | Schraubklemme Pfostenklemme mit Klemme |
| Vorhautreaktion | 2.0 Nm |
| Montage | Auf symmetrischer DIN-Schiene 35mm Plattenmontage |
| Produkttyp | AC | Breite 9 mm Module | |||||
| 4P | Empfindlichkeit | 10mA | 30mA | 100mA | 300mA | 500mA | |
Bewertung
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Spannungsbewertung (Ue) | 4P | 400-415V | |||||
| Betriebsfrequenz | 50Hz |
