Description
Beschreibung

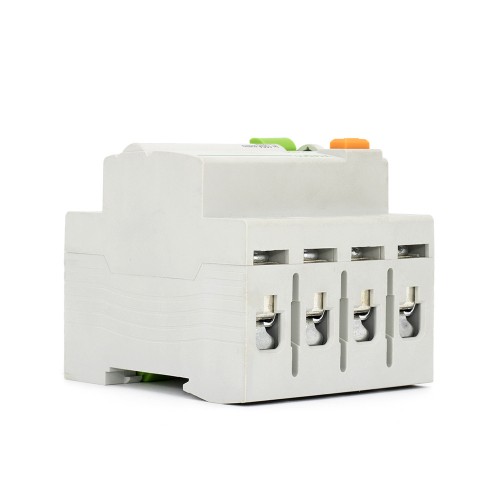

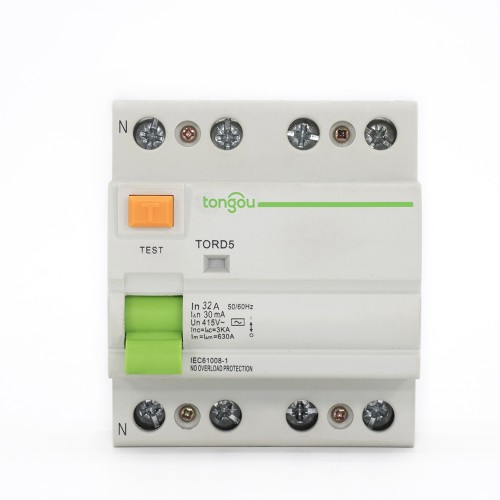

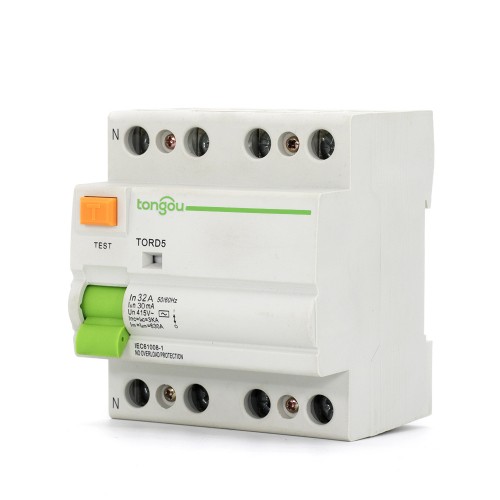

4P 32A RCCB RCD TORD5-63 ist für Schaltkreise mit Nennspannung 230/400V AC, Frequenz 50/60Hz und Nennstrom unter 125Amp geeignet.
Unter der Bedingung offener Live-Teile bietet der RCCB eine indirekte Schutzfunktion für den Körper des Bedieners und sollte mit einem geeigneten Erdelektroden verbunden werden. RCCB wird allgemein im täglichen Leben eingesetzt und kann die meisten Anwendungen abdecken.
4P 32A RCCB RCD Besondere Anmerkung:
1. RCCB bietet Schutz vor Elektrizitätsstößen, die durch direkte Berührung zweier geschützter Linien oder durch Lecksströme zwischen diesen beiden Linien verursacht werden.
2. Es wird empfohlen, spezielle Geräte auf der upstream Stromversorgungslinie von RCCB, wie Überspannungsschutz, Blitzableiter usw., einzubauen, um zu verhindern, dass mögliche Stöße von Spannung und Strom auf der Eingangsseite der Stromversorgung auftreten.
3. Ein RCCB mit einer Nennempfindlichkeit von bis zu 30mA kann als Hilfsschutzgerät verwendet werden, um zu verhindern, dass andere Schutzgeräte nicht in der Lage sind, Elektrizitätsstöße zu verhindern.
4. Um den oben genannten Bedingungen und Anwendungen gerecht zu werden, ist ein RCCB mit einer “Ein-Aus”-Anzeige als geeignet für die Isolationsfunktion anzusehen.
| Modellname | TORD5-63 |
| Modell | Elektromagnetischer Typ |
| Rückstromkennzeichnung: | A, AC |
| Polenanzahl: | 4P |
| Nennstromdurchschlagsfähigkeit | 630A |
| Nennstrom (A) | 16, 25, 32, 40, 63, 80 |
| Nennspannung | 220V/380V |
| Nennfrequenz | 50/60Hz |
| Nennrückwirkstrom |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Nennrückwirkstrom ohne Betrieb |△ ne: | 0.5|△ n |
| Nennbedingter Kurzschlussstrom |△c: | 3KA |
| Nennbedingter Rückwirkstrom-Kurzschlussstrom |△c: | 3KA |
| Auslösedauer: | Sofortiges Auslösen ≤0.1s |
| Rückwirkstrom-Auslösebereich: | 0.5||△n~|△n |
| Elektromechanische Ausdauer | ≥4000 Zyklen |
| Anschlussfähigkeit: | Starrer Leiter 25mm² |
| Anschlussklemme | Schraubklemme Pfostenklemme mit Klemme |
| Vorhautreaktion | 2.0 Nm |
| Montage | Auf symmetrischer DIN-Schiene 35mm Plattenmontage |
| Produkttyp | AC | Breite 9 mm Module | |||||
| 4P | Empfindlichkeit | 10mA | 30mA | 100mA | 300mA | 500mA | |
Bewertung
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Spannungsbewertung (Ue) | 4P | 400-415V | |||||
| Betriebsfrequenz | 50Hz |
