Description

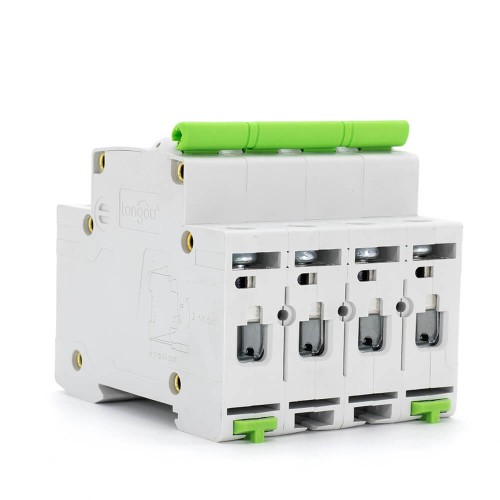

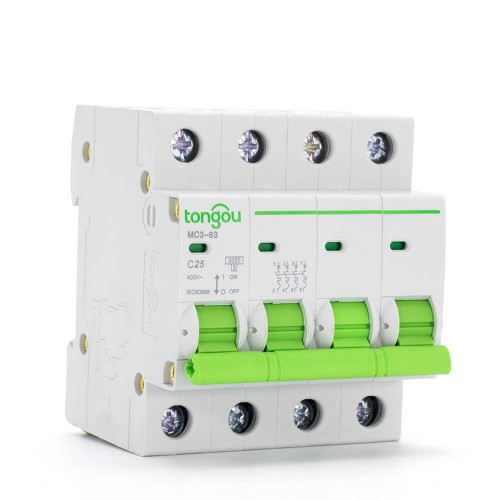

AC 4P 25A Schutzschalter MCB
Der TOMC3-63 AC 4P 25A Schutzschalter MCB verfügt über zwei verschiedene Auslösemechanismen: einen verzögerten thermischen Auslösemechanismus für Überlastschutz und einen elektromechanischen Auslösemechanismus für Kurzschlussschutz.
Sie haben C-Kurvenmerkmale und eine Vier-Polen-Konfiguration, Trennkapazitäten bis zu 3kA bei 110/220 V AC und Nennströme bis zu 25 A.
4P 25A Schutzschalter Spezialtipps
1. Der MCB ist für den Einsatz von Nicht-Fachleuten konzipiert, die nicht geschult sind, und erfordert keine Wartung.
2. MCBs mit „EIN-AUS“-Anzeigegerät, die den oben genannten Bedingungen und Anwendungen entsprechen, werden als für die Isolationsfunktion geeignet angesehen.
3. Wenn eine geeignete Auslösekurve ausgewählt und richtig installiert ist, schalten MCB bei Störungen aus und schaltet den geschützten Schaltkreis aus, und bietet so Schutz vor Stromschlägen.
4. B, C, D Auslösekurve.
| Modellname | TOMC3-63/4/C25 |
| Polenzahl: | 4 |
| Nennspannung: | AC 110V 220V 400V |
| Nennstrom(A): | 25 |
| Auslösekurve: | C |
| Nenn-Kurzschlusskapazität(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nenn-Stoßspannungsaushalt: | 6.2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungsklemme: | Schraubklemme / Säulenklemme mit Klemmung |
| Verbindungskapazität: | Steifer Leiter bis 25mm² |
| Montagemoment: | 2.0Nm |
| Montage: | Auf symmetrischen DIN-Schienen 35mm / Frontplattenmontage |
| Normen: | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| IP-Schutzklasse: | IP40 für modulares Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshohe: | 2000 m |
| Umgebungstemperatur für den Betrieb: | -35°C bis +70°C |
| Umgebungstemperatur für den Lagerbestand: | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 4P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
