Description

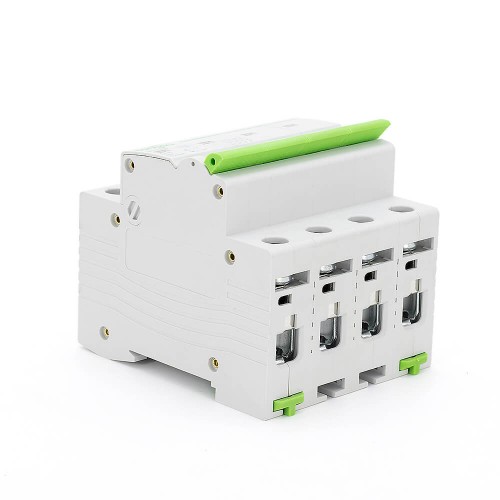

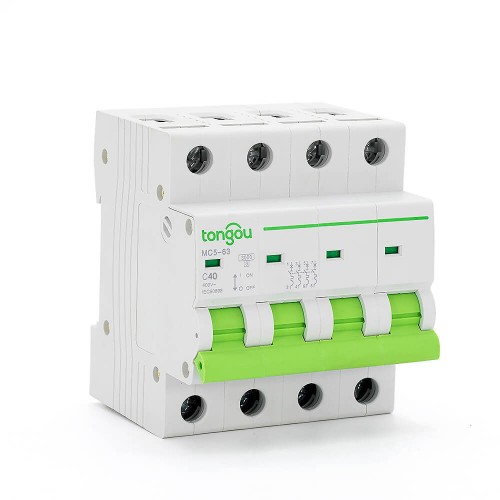

TOMC5-63 Mini-Schaltkreisbrecher MCB
3KA 110V 220V Kurven-C 4P 40A Mini-Schaltkreisbrecher MCB mit 40A Strombewertung und Auslösekurven B, C und D zur Auswahl.
Der 3kA-Durchbruchsleistungs-Mini-Schaltkreisbrecher, der auf einer Standard-35mm-DIN-Schiene montiert ist, macht ihn ideal für gewerbliche und industrielle IEC-Anwendungen.
Mini-Schaltkreisbrecher MCB Spezial-Tipps
1. MCB ist für den nichtprofessionellen Betrieb durch Ungebildete vorgesehen und erfordert keine Wartung.
2. B, C, D Auslösekurve.
3. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzgeräte, Blitzableiter usw., in der Stromversorgungslinie oberhalb des MCB zu installieren, um mögliche Überspannungen und Stürme an der Eingangsseite des Stroms zu verhindern.
4. Wird die geeignete Auslösekurve ausgewählt und richtig installiert, schalten MCB bei einem Fehler aus und schaltet den geschützten Stromkreis aus und bietet somit Schutz vor elektrischem Schock.
5. Um den oben genannten Bedingungen und Anwendungen gerecht zu werden, wird der MCB mit einem “EIN-AUS”-Anzeigegerät als für die Isolationsfunktion geeignet angesehen.
| Modellname | TOMC5-63/4/C40 |
| Anzahl der Pole: | 4 |
| Nennspannung: | AC 110V 220V |
| Nennstrom(A): | 40 |
| Auslösekurve: | C |
| Nenn-Kurzschlussstromfähigkeit(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nenn-Impulsfestigkeitsspannung: | 6.2kV |
| Elektromechanische Ausdauerversuche: | ≥ 6000 |
| Verbindungsterminal: | Schraubterminal / Stiftterminal mit Klemm |
| Verbindungsfähigkeit: | Steife Leiter bis 25mm² |
| Montage-Drehmoment: | 2.0Nm |
| Montage: | Auf symmetrischer DIN-Schiene 35mm / Panelmontage |
| Normen | IEC 60947-2 IEC 60898-1 EN60898-1 AS/NZS 60898.1 |
| IP-Schutzklasse | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshohe: | 2000m |
| Umgebungstemperatur für den Betrieb | -35℃ bis +70℃ |
| Umgebungstemperatur für den Lagerbestand | -40℃ bis +85℃ |
| Typ | Breite 9 mm Module | ||||
| 4P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
