Description
Beschreibung:

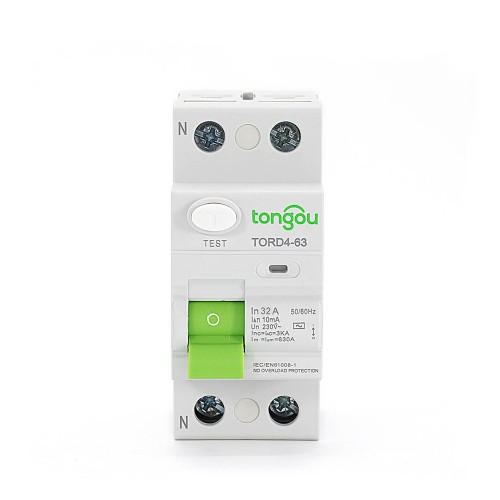

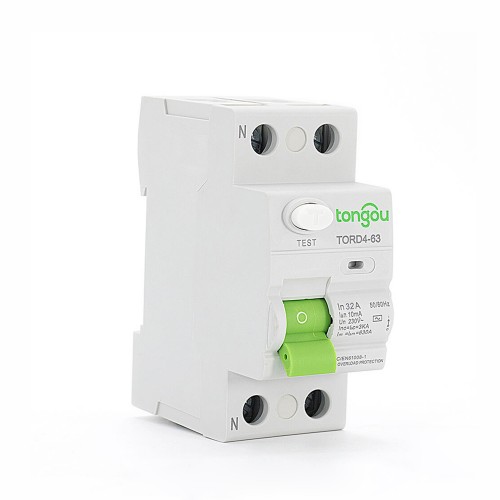

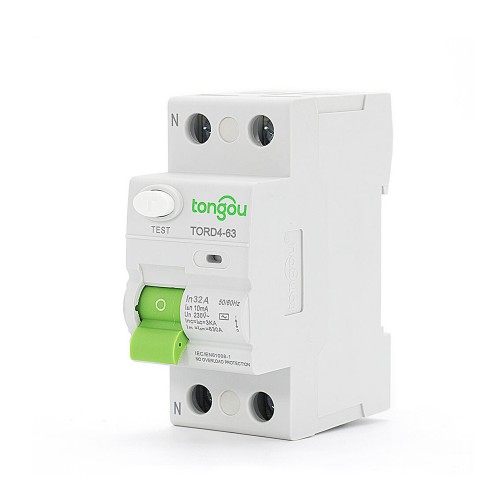

2-Polen-10mA-RCD RCCB Rückstrom-Schalter ist für Schaltkreise mit einer Nennspannung von 230/400V AC, Frequenz 50/60Hz und einer Nennstromaufnahme von unter 125A geeignet.
Er bietet einen indirekten Schutz für den Körper des Bedieners, wenn lebendige Teile ausgesetzt sind. Er sollte mit einem geeigneten Erdungspfahl verbunden werden und wird im Alltag weit verbreitet eingesetzt.
2-Polen-10mA-RCD-RCCB Besondere Anmerkungen:
1. Der RCCB mit einer Nennempfindlichkeit von 10mA kann als Hilfsschutzvorrichtung dienen, um zu verhindern, dass andere Schutzvorrichtungen einen Stromschlag nicht verhindern können.
2. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzer, Blitzableiter usw., in der upstream-Verkabelung des RCCB zu installieren, um mögliche Stoßspannungen und -ströme auf der Eingangsseite der Stromversorgung zu vermeiden.
3. Der RCCB ist für Haushaltsanwendungen und ähnliche Installationen konzipiert, die von Nicht-Fachleuten durchgeführt werden, und erfordert keine Wartung.
4. Um den oben genannten Bedingungen und Anwendungen gerecht zu werden, ist ein RCCB mit einer “Ein-Aus”-Anzeigevorrichtung für die Isolationsfunktion als geeignet angesehen.
| Modellname | TORD4-63 |
| Typ | Elektromagnetischer Typ |
| Rückstrom-Kennzeichnung: | A, AC |
| Polenzahl: | 2P |
| Nennstromaufnahme und -unterbrechung | 630A |
| Nennstrom (A) | 16, 25, 32, 40, 63, 80 |
| Nennspannung | 220V/380V |
| Nennfrequenz | 50/60Hz |
| Nennrückstrombetätigungsstrom |△(A): | 0.01 |
| Nennrückstromnichtbetätigungsstrom |△ no: | 0.5|△ n |
| Bedingter Kurzschlussstrom inc: | 3KA |
| Bedingter Rückstrom-Kurzschlussstrom |△c: | 3KA |
| Auslösezeit: | Sofortige Auslösung ≤0.1s |
| Rückstrom-Auslösestrombereich: | 0.5||△n~|△n |
| Elektromechanische Ausdauer | ≥4000 Zyklen |
| Verbindungsleistung: | Starrer Leiter 25mm² |
| Verbindungsklemme | Schraubklemme Säulenklemme mit Klemmung |
| Montage-Drehmoment | 2.0 Nm |
| Montage | Auf symmetrischer DIN-Rille 35mm Frontplattenmontage |
| Produkttyp | AC | Breite 9 mm Module | |||||
| 2P | Empfindlichkeit | 10mA | 30mA | 100mA | 300mA | 500mA | |
Bewertung
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Spannungsbewertung (Ue) | 2P | 110-240V | |||||
| Betriebsfrequenz | 50/60Hz |
