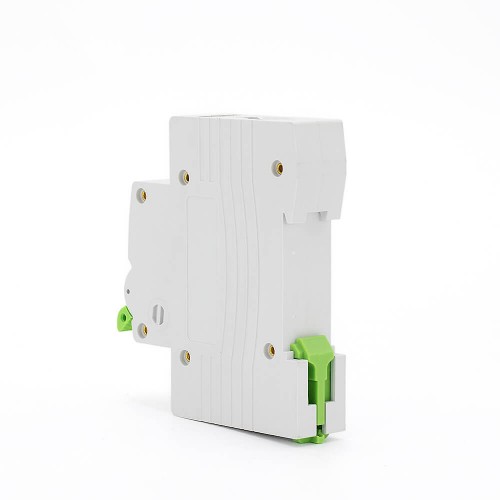

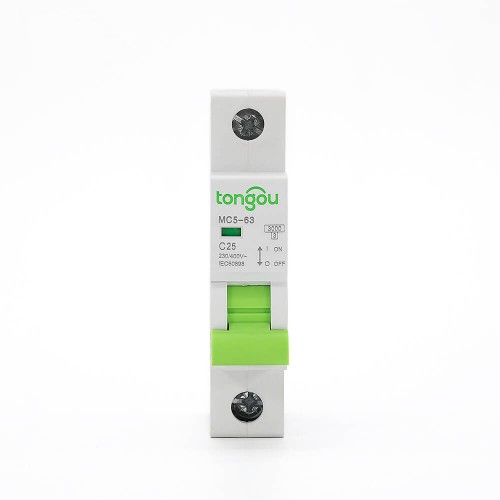

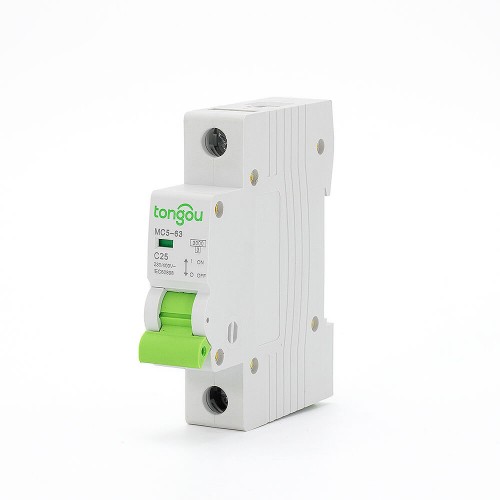

TOMC5-63 1P 25A MCB Schalter
Der Schalter MCB ist ein Niederspannungs-Miniatur-Schalter (MCB). Es ist ein 1P-Schalter mit einem geschützten Pol, einer nominellen Stromstärke von 25A und einer C-Auslösekurve.
Der 25A-Schalter kann auf DIN-Schiene montiert werden, um eine modulare Installation zu ermöglichen. Die Auslöse- oder Störungsanzeigefunktionen werden durch das Hinzufügen elektrischer Hilfsmittel remote bereitgestellt.
Die grüne mechanische Anzeige garantiert die physische Öffnung der Kontakte, um eine Downstream-Wartung zu ermöglichen.
Besondere Tipps für MCB-Schalter
1. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzgeräte, Blitzableiter usw., in der upstream von MCB zu installieren, um mögliche Störspannungen und -ströme an der Eingangsseite der Leistungsversorgung zu bekämpfen.
2. B, C, D Auslösekurve.
3. Der MCB-Schalter ist für den nichtprofessionellen Betrieb von ungeübten Personen geeignet und erfordert keine Wartung.
4. Wählen Sie eine geeignete Auslösekurve und installieren Sie sie richtig. Der MCB wird schalten und den geschützten Stromkreis schließen, wenn ein Fehler auftritt, und bietet somit Schutz vor elektrischem Schlag.
5. Solange die oben genannten Bedingungen und Anwendungen erfüllt sind, wird ein MCB mit einer „EIN-AUS“-Anzeige als geeignet für die Isolationsfunktion angesehen.
| Modellname | TOMC5-63/1/C25 |
| Polennummer: | 1 |
| Nennspannung: | AC 110V 220V |
| Nennstrom(A): | 25 |
| Auslösekurve: | C |
| Nennkurzschlussfähigkeit(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nennimpulsfestigkeitsspannung: | 6.2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungsterminal: | Schraubterminal / Stiftterminal mit Klemme |
| Verbindungsfähigkeit: | Starres Leitermaterial bis 25mm² |
| Montagemoment: | 2.0Nm |
| Montage: | Auf symmetrischer DIN-Schiene 35mm / Panelmontage |
| Normen: | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| IP-Schutzklasse: | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshöhe: | 2000 m |
| Umgebungslufttemperatur für Betrieb: | -5°C bis +60°C |
| Umgebungslufttemperatur für Lagerung: | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 1P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 2 |
 | 1A | TOMC5-63/1/B1 | TOMC5-63/1/C1 | TOMC5-63/1/D1 | |
| 3A | TOMC5-63/1/B3 | TOMC5-63/1/C3 | TOMC5-63/1/D3 | ||
| 5A | TOMC5-63/1/B5 | TOMC5-63/1/C5 | TOMC5-63/1/D5 | ||
| 6A | TOMC5-63/1/B6 | TOMC5-63/1/C6 | TOMC5-63/1/D6 | ||
| 10A | TOMC5-63/1/B10 | TOMC5-63/1/C10 | TOMC5-63/1/D10 | ||
| 16A | TOMC5-63/1/B16 | TOMC5-63/1/C16 | TOMC5-63/1/D16 | ||
| 20A | TOMC5-63/1/B20 | TOMC5-63/1/C20 | TOMC5-63/1/D20 | ||
| 25A | TOMC5-63/1/B25 | TOMC5-63/1/C25 | TOMC5-63/1/D25 | ||
| 32A | TOMC5-63/1/B32 | TOMC5-63/1/C32 | TOMC5-63/1/D32 | ||
| 40A | TOMC5-63/1/B40 | TOMC5-63/1/C40 | TOMC5-63/1/D40 | ||
| 50A | TOMC5-63/1/B50 | TOMC5-63/1/C50 | TOMC5-63/1/D50 | ||
| 63A | TOMC5-63/1/B63 | TOMC5-63/1/C63 | TOMC5-63/1/D63 | ||
