Immer mehr Menschen beginnen, ihre Häuser selbst zu gestalten, einschließlich des Austauschs von Schutzschaltern, Schaltern, Lichtanlagen usw., was viel Geld spart, aber auch neue Probleme schafft.
Beim Arbeiten mit häuslichen Elektroanlagen kann das Verwechseln eines Leitungsdrahts mit einem Lastdrahts zu gefährlichen Fehlern führen – von defekten Steckdosen bis hin zu Brandgefahren. Egal ob Sie einen Schalter installieren, ein GFCI-Steckdosenproblem beheben oder die Elektrik Ihres Hauses modernisieren, es ist entscheidend zu wissen, wie man diese beiden unterscheidet. Diese Anleitung klärt den Unterschied zwischen Leitungsdraht und Lastdraht auf, erklärt ihre Rollen in realen Szenarien und bietet praktische Tipps, um sie leicht zu identifizieren.

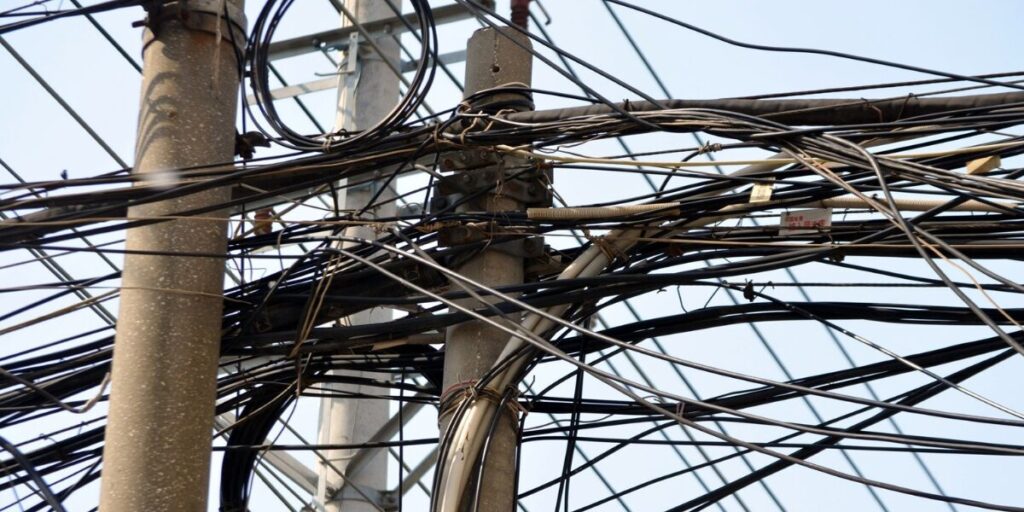

Der Leitungsdraht (häufig auch als „heiße“ oder „Leitungsdraht“ bezeichnet) liefert Strom von der Stromversorgung zu Ihren Geräten, Schaltern oder Steckdosen. Man kann ihn als die „einkommende“ Stromversorgung betrachten.
Spannungstest: Verwenden Sie ein Multimeter – der Leitungsdraht zeigt 120V (in standardisierten nordamerikanischen Haushalten).
Farbcodierung: In der Regel schwarz (oder rot für 240V-Schaltungen), aber immer mit einem Tester überprüfen.
Position: Bei Schaltern ist der Leitungsdraht oft an die untere Terminalverbindung angeschlossen (variiert je nach Region).

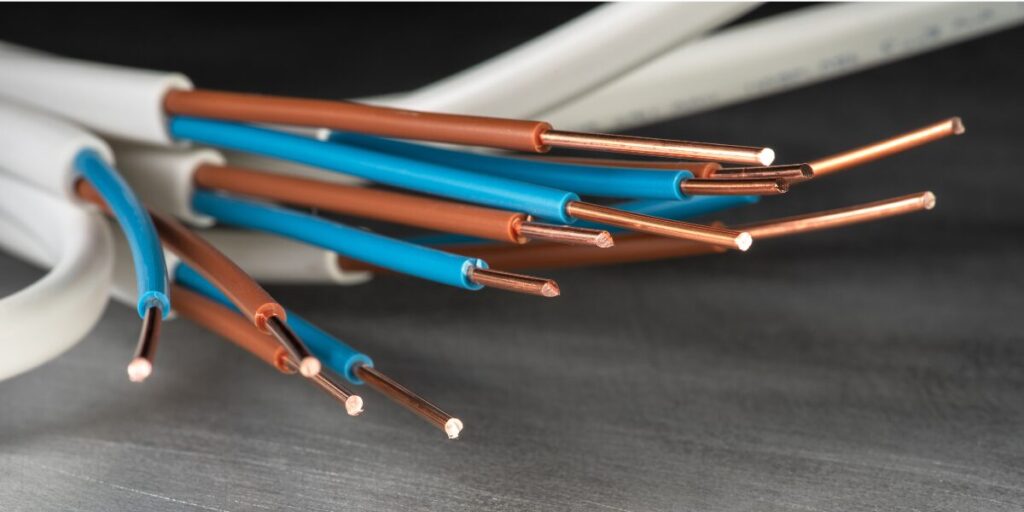

Der Lastdraht leitet Strom von einem Gerät weg, um unterstromige Komponenten zu versorgen. Es ist der „ausgehende“ Weg, der Energie an andere Anlagen oder Steckdosen verteilt.
Bei einer Lichtschaltung ist der Lastdraht mit der Leuchte verbunden und schaltet sie ein/aus.
Bei GFCI-Steckdosen schützen die Lastanschlüsse zusätzliche Steckdosen im Unterstrom.
Keine Spannung bei Ausschaltung: Der Lastdraht hat keinen Strom, wenn der Schalter oder der Schutzschalter ausgeschaltet ist.
Farbcodierung: In der Regel rot, blau oder eine andere Farbe, die sich vom Leitungsdraht unterscheidet (lokale Vorschriften prüfen).
Unterstromverbindung: Folgt dem Leitungsdraht in einer Schaltungskette (z.B. von einer GFCI-Steckdose zu einer weiteren Steckdose).
Merkmale | Leitungsdraht | Lastdraht |
Funktion | Strom hereinbringen | Strom hinaussenden |
Spannungszustand | Immer lebendig (außer Schalter aus) | Nur lebendig, wenn Gerät aktiv ist |
GFCI-Rolle | Verbindung zur Stromquelle | Schützt unterstromige Steckdosen |
übliche Farben | Schwarz, rot | Rot, blau oder andere |
Leitung vs Last an einem Schalter: Der Leitungsdraht bringt Strom zum Schalter; der Lastdraht leitet ihn zur Lampe.
GFCI-Leitung vs Last: Falsch angeschlossene GFCI-Steckdosen können deren Schutzfunktion ausschalten. Leitungsterminals sind mit dem Schutzschalter verbunden; Lastterminals sind mit anderen Steckdosen verlinkt, die Schutz benötigen.
F1: Kann ich Leitungsdraht und Lastdraht vertauscht anschließen?
A: Nein – das Vertauschen kann dazu führen, dass Geräte nicht richtig funktionieren oder dass Schockrisiken entstehen (z.B. wird eine GFCI nicht richtig ausgelöst).
F2: Was passiert, wenn ich Leitung und Last an einem Schalter vertausche?
A: Der Schalter kann die Anlage möglicherweise nicht steuern oder die Schaltung kann kurzschließen.
F3: Wie erkenne ich Leitung vs Last ohne ein Multimeter?
Überprüfen Sie die Beschriftungen im Elektroverteiler.
Suchen Sie nach Markierungen auf den Geräten (z.B. „LINE“ an GFCI-Anschlüssen).
Bezeichnen Sie Drähte während der Installation, um später Verwirrungen zu vermeiden.
Engagieren Sie einen zugelassenen Elektriker für komplexe Projekte.
Sicherheit hat oberste Priorität: Überprüfen Sie mit einem Tester Leitung vs Last, bevor Sie Drähte berühren.
Indem Sie den Unterschied zwischen Leitungsdraht und Lastdraht beherrschen, werden Sie DIY-Elektrikprojekte sicher und effizient bewältigen können. Egal ob Sie einen Schalter, eine Steckdose installieren oder eine Schaltung überprüfen, dieses Wissen sorgt dafür, dass das elektrische System in Ihrem Haus reibungslos und sicher läuft.
