Im Bereich der Elektrotechnik ist die Sicherstellung der Sicherheit und Effizienz von Energiesystemen von entscheidender Bedeutung. Trennschalter spielen in dieser Hinsicht eine entscheidende Rolle, indem sie eine sichere Trennung von elektrischen Schaltungen von Stromquellen ermöglichen. Unter ihnen gibt es zwei Schlüsselvarianten: Gefasste und ungefaßte Trennschalter, die jeweils unterschiedliche Zwecke und Anwendungen erfüllen. Dieser Artikel geht auf den Vergleich zwischen gefassten und ungefaßten Trennschaltern ein, beginnend mit einem grundsätzlichen Verständnis von Trennschaltern, gefolgt von einer detaillierten Analyse ihrer Anwendungen, Unterschiede und der situationsbezogenen Notwendigkeit für jeden.
Ein Trennschalter, auch bekannt als Isolatorschalter, ist konzipiert, um sicherzustellen, dass ein Schaltkreis während der Wartung oder Instandhaltung vollständig entladen wird. Er bietet eine zuverlässige Methode, um elektrische Schaltungen von Stromquellen zu trennen und so die Sicherheit von Personal zu gewährleisten und Geräte vor möglichen elektrischen Gefahren zu schützen. Trennschalter sind in verschiedenen Formen erhältlich, mit der primären Klassifizierung, ob sie gefasst oder ungefasst sind.
Diese haben Sperrschutzglühlampen im Trennschalter-Baukasten integriert. Die Hauptaufgabe der Glühlampe ist es, vor Kurzschlüssen und Überlastungen zu schützen. Bei einem Stromfehler wird die Glühlampe durchschlagen, unterbricht den Stromkreis und schützt das System und das Personal. Gefasste Trennschalter sind insbesondere in Situationen von Wert, in denen zusätzlicher Schutz des Stromkreises als notwendig erachtet wird.
Nicht gefasste Varianten haben keinen integrierten Sicherungskasten. Sie dienen ausschließlich als Trennmittel und bieten keine eingebaute Schutzfunktion gegen Überstrom. In Systemen, in denen bereits andere Schutzvorrichtungen vorhanden sind, wie z.B. Schaltkreisbrecher, oder in denen die Schaltkreiskonfiguration keine zusätzliche Überstromschutzfunktion erfordert, bieten nicht gefasste Trennschalter eine einfache Lösung.

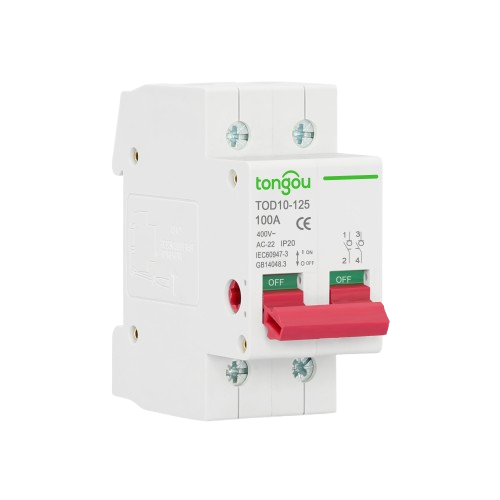

TOD10-100 Isolatorschalter Mit überlegenem dynamischem-Wärmeleistungsvermögen wird er hauptsächlich als Hauptschalter für Gehäuseelektronik in Endmontageanwendungen verwendet.
1. Schwerindustrielle Anwendungen:
Aufgrund ihrer Fähigkeit, zusätzlichen Schutz zu bieten, werden gefasste Trennschalter häufig in der Schwerindustrie, Verarbeitungsanlagen und anderen industriellen Umgebungen eingesetzt, in denen elektrische Lasten groß und variabel sind.
2. Gewerbe und Leichte Industrie:
Nicht gefasste Trennschalter finden ihre Anwendung in gewerblichen Gebäuden, leichten industriellen Umgebungen und residentialen Anwendungen, bei denen das Hauptbedürfnis die Stromkreistrennung ist, ohne die Notwendigkeit einer integrierten Überstromschutzfunktion.
Wenn es darum geht, elektrische Schaltungen zu schützen und sichere Wartungspraktiken sicherzustellen, spielt die Wahl des Trennschalters eine zentrale Rolle. Ob man sich für einen gefassten oder ungefaßten Trennschalter entscheidet, ist eine Entscheidung, die Überlegungen zur Sicherheit, Anwendungsanforderungen und vorhandenen Schutzvorrichtungen in einem System umfasst.
Im Zentrum des Entscheidungsprozesses steht eine gründliche Kenntnis der anwendungsspezifischen Risiken und Anforderungen:
1. Hochrisikoumfelder:
In industriellen Umgebungen oder Anwendungen, in denen die elektrische Belastung hoch ist und das Risiko von Kurzschlüssen oder Überlastungen groß ist, bieten gefasste Trennschalter eine unverzichtbare Schutzebene. Die integrierten Sicherungen können bei einer Störung schnell den Strom unterbrechen und sowohl das System als auch das Personal schützen.
2. Allgemeine Anwendungszwecke:
Für allgemeine Anwendungen, bei denen das elektrische System nicht extreme Bedingungen oder hohe Lasten ausgesetzt ist und bei denen der Schaltkreisschutz ausreichend durch andere Mittel (z.B. Schaltkreisbrecher) gewährleistet ist, können nicht gefasste Trennschalter ausreichend sein, bieten eine einfachere und kostengünstigere Lösung für die Stromkreistrennung an.
Die Bewertung des Gesamtschutzschemas des elektrischen Systems ist entscheidend:
1. Integrierte Schutzsysteme:
In modernen Installationen, in denen umfassende Schutzsysteme vorhanden sind, kann die Wahl von nicht gefassten Trennschaltern redundante Schutzfunktionen vermeiden. Solche Einrichtungen umfassen oft mehrere Schutzebenen, einschließlich Haupt- und Zweigschaltkreise, die für den Umgang mit Fehlerbedingungen konzipiert sind.
2. Bedarf an zusätzlichem Schutz:
Im Gegensatz dazu, in Einrichtungen, die aus Entwurfsgründen oder aufgrund der Art der Last ausreichenden Überstromschutz nicht aufweisen, dient ein gefasster Trennschalter nicht nur als Mittel zur Isolation, sondern auch als ein kritisches Schutzgerät.
Die Einhaltung von Sicherheitsstandards und regulatorischen Richtlinien ist nicht verhandelbar:
1. Regulatorische Standards:
In einigen Rechtshoheitsgebieten oder bestimmten Anwendungen kann die Verwendung von gefassten Trennschaltern zur Einhaltung von elektrischen Sicherheitsvorschriften vorgeschrieben sein, insbesondere in industriellen Umgebungen oder in Schaltkreisen, die kritische Infrastruktur betreiben.
2. Sicherheitsprotokolle:
Für Wartungs- und Servicearbeiten sollte die ausgewählte Art von Trennschalter den besten Sicherheitspraktiken entsprechen, um das Risiko von Stromunfällen bei routinemäßigen Betriebsvorgängen oder bei Störungen zu minimieren.
Die Betrachtung des Betriebslebenszyklus und die Auswirkungen auf die Wartung sind essentiell:
1. Wartungsüberlegungen:
Gefasste Trennschalter erfordern möglicherweise häufigere Wartung oder Ersatzteile (Sicherungen) im Falle eines Fehlers. Dieser Faktor kann die Wahl beeinflussen, insbesondere in Anwendungen, in denen die Minimierung von Ausfallzeiten kritisch ist.
2. Zuverlässigkeit und Langlebigkeit:
Nicht gefasste Trennschalter, die aufgrund ihrer einfacheren Konstruktion und ohne verbrauchbare Bauteile möglicherweise eine erhöhte Zuverlässigkeit und geringere Wartung langfristig bieten, insbesondere in weniger anspruchsvollen Umgebungen.
| Gefasste Trennschalter | Diese Schalter integrieren Sicherungen in ihr Design und bieten somit eine doppelte Funktion von Stromkreistrennung und Schutz. Die integrierten Sicherungen sind darauf ausgelegt, bei Überstrom oder Kurzschluss durchzubrechen, wodurch der Stromversorgung unterbrochen und der Stromkreis vor Beschädigung geschützt wird. Dieses integrierte Schutzmerkmal macht sie für Anwendungen geeignet, in denen zusätzlicher Stromkreisschutz von entscheidender Bedeutung ist. |
Nicht gefasste Trennschalter | Im Gegensatz dazu dienen nicht gefasste Trennschalter einem einzigen Zweck: Es besteht darin, Teile des elektrischen Systems für Wartungs- oder Notfallzwecke sicher zu trennen. Sie bieten keinen integrierten Schutz gegen Überstrom oder Kurzschlüsse und verlassen sich auf externe Schutzvorrichtungen wie Schaltkreisbrecher, um den Stromkreis zu schützen. |
| Gefasste Trennschalter | Aufgrund ihrer Schutzfunktion sind gefasste Trennschalter in hochgradigen Risikoumgebungen und schweren Anwendungen bevorzugt. Sie sind insbesondere in Situationen von Vorteil, in denen mehrere Stromversorgungsquellen beteiligt sind oder bei variablen und unvorhersehbaren elektrischen Lasten, die eine zusätzliche Schutzebene erfordern. |
Nicht gefasste Trennschalter | Einfacher und typischerweise kostengünstiger sind nicht gefasste Trennschalter für Anwendungen geeignet, in denen der Stromkreisschutz bereits ausreichend durch andere Mittel abgedeckt ist. Sie werden häufig für leichte industrielle, gewerbliche und residentiale Verwendungen gewählt, bei denen die Hauptanforderung die sichere Trennung von Stromkreisen ist. |
| Gefasste Trennschalter | Bei gefassten Trennschaltern sind Wartungsmaßnahmen stärker ausgeprägt. Die Sicherungen, als verbrauchbare Teile, müssen nach dem Durchschlagen ersetzt werden. Dies erfordert Vorräte an Ersatzsicherungen und führt zu zusätzlichen Wartungsaktivitäten. Dies wird jedoch durch den erhöhten Schutz ausgeglichen, den sie bieten, der möglicherweise erhebliche Kosten einsparen kann, indem Geräteschäden verhindert werden. |
Nicht gefasste Trennschalter | Mit einem einfacheren Design, weniger beweglichen Teilen und ohne Verbrauchsgegenstände erfordern nicht gefasste Schalter im Allgemeinen weniger Wartung und haben einen längeren Lebenszyklus. Dies führt zu niedrigeren langfristigen Betriebskosten und macht sie zu einer attraktiven Option für viele Installationen. |
| Anfangskosten | Gefasste Trennschalter haben in der Regel höhere Anfangskosten aufgrund der zusätzlichen Bauteile (Sicherungen) und des komplexeren Designs. Diese anfängliche Investition kann durch den erhöhten Schutz und möglichen Einsparungen gerechtfertigt werden, die durch die Verhinderung von Schäden an der angeschlossenen Ausrüstung entstehen. |
Betriebskosten | Nicht gefasste Schalter sind zwar niedriger im anfänglichen Kosten, bieten jedoch nicht den gleichen Schutzniveau. Sie können jedoch im Laufe der Zeit zu niedrigeren Betriebskosten führen, was auf die reduzierten Wartungsanforderungen und das Fehlen von Verbrauchsgegenständen zurückzuführen ist. |
Die Entscheidung zwischen einem gefassten und einem nicht gefassten Trennschalter wird von einer Vielzahl von Faktoren beeinflusst, von anwendungsspezifischen Risiken über regulatorische Compliance und Wartungsüberlegungen. Indem man die Schutzbedürfnisse, die bestehende Systeminfrastruktur und die langfristigen Betriebsanforderungen sorgfältig bewertet, können Ingenieure und Facility-Manager den Trennschalter auswählen, der am besten zu ihren Zielen in Bezug auf Sicherheit, Effizienz und Zuverlässigkeit passt.
