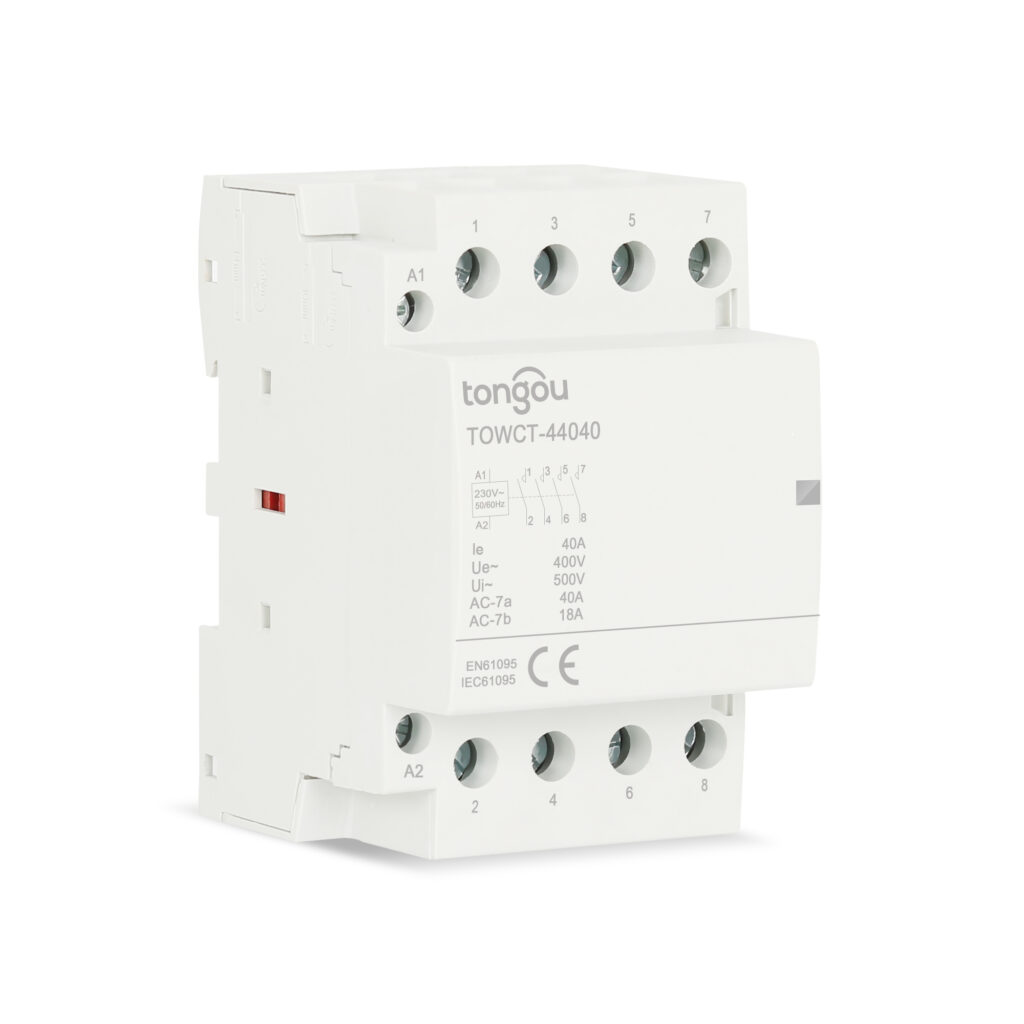

Ein Schalthalter ist ein elektrisch gesteuerter Schalter, der zum Schalten eines Stromkreises verwendet wird und ähnlich wie ein Relais ist, jedoch mit höheren Strombewertungen. Sie sind in verschiedenen elektrischen Systemen unerlässlich und bieten ein zuverlässiges Mittel zum Steuern großer elektrischer Lasten. Das Verständnis von Schalthaltern, ihre Funktionen und wie man den richtigen auswählt, ist für die Effizienz und Sicherheit elektrischer Installationen von entscheidender Bedeutung.
Schalthalter werden in verschiedenen Wohn-, Gewerbe- und Industrieumgebungen weit verbreitet eingesetzt. Sie sind unerlässlich für:
——Motorsteuerung: Automatisches Starten und Stoppen von Elektromotoren.
——Beleuchtungssysteme: Steuern großer Beleuchtungsanlagen wie Straßenlaternen, Stadionbeleuchtungen und industrielle Beleuchtungen.
——Luftungs-, Heizungs- und Klimaanlagen (LHKW): Verwaltung von Heiz-, Lüftungs- und Klimaanlagen.
——Industrielle Maschinen: Bedienen von schweren Maschinen und Sicherstellen eines reibungslosen Betriebs.
——Kompressoren und Pumpen: Sicheres Steuern der Betriebs von Kompressoren und Pumpen in verschiedenen Anwendungen.
——Beleuchtungs-Schalthalter: Speziell konzipiert, um die hohen Anlaufströme zu handhaben, die bei der Schaltung großer Beleuchtungslasten auftreten.
——Fahrstuhlsysteme: Sicherstellen eines sicheren und einwandfreien Betriebs von Aufzügen.
——Energieverteilung: Bei der Steuerung und Verteilung elektrischer Energie in Umspannungen und Schalttafeln helfen.
Spule oder Elektromagnet
Die Spule besteht aus einem Draht, der um einen Kern gewickelt ist, der ein Magnetfeld erzeugt, wenn ein elektrischer Strom durchfließt. Dieses Magnetfeld ist für den Betrieb des Schalthalters von entscheidender Bedeutung, da es die Kontakte zusammenzieht oder auseinanderdrückt.
Kontakte
——Leistungskontakte: Verantwortlich für den Transport des Hauptstroms zur Last. Diese sind so konzipiert, dass sie hohen Strom und häufige Betätigungen aushalten können.
——Hilfskontakte: Kleine Kontakte, die für Steuerungszwecke verwendet werden, wie zum Beispiel den Status des Schalthalters anzeigen oder mit anderen Geräten verknüpfen.
——Federbeaufschlagene Kontakte: Stehen sicher, dass die Kontakte in ihre Ruhelage zurückkehren, wenn die Spule entladen wird, wodurch die Integrität des Stromkreises aufrechterhalten wird.
Bogensuppressionsystem
Wenn die Kontakte geöffnet werden, kann eine elektrische Entladung (Bogen) entstehen, die die Kontakte und die umliegenden Bauteile beschädigen kann. Ein Bogensuppressionsystem, wie Bogenfächer oder Ausblasspulen, hilft, diesen Bogen schnell und sicher zu löschen.
Gehus oder Gehäuse
Das Gehäuse bietet physischen Schutz für den Schalthalter. Es schützt die internen Bauteile vor Umwelteinflüssen wie Staub, Feuchtigkeit und mechanischem Einschlag, was Langlebigkeit und Zuverlässigkeit gewährleistet.
Ein Schalthalter arbeitet, indem er einen Elektromagneten verwendet, um eine Reihe von Kontakten zu öffnen oder zu schließen und somit den Stromfluss zu einer Last zu steuern. Hier ist eine schrittweise Erklärung seines Arbeitsprinzips zusammen mit den wichtigen beteiligten Komponenten:
Elektrifizierung der Spule: Wenn ein elektrisches Steuersignal an die Spule (oder den Elektromagneten) des Schalthalters angewendet wird, wird sie elektrifiziert. Dieses Steuersignal kann von verschiedenen Quellen stammen, wie z.B. ein Schalter, ein Timer oder ein Thermostat.
Magnetfelderzeugung: Die Elektrorisierung der Spule erzeugt ein Magnetfeld, das den beweglichen Kern oder die Armatur zur stationären Kern zieht. Diese Bewegung ist die Grundlage für das Öffnen oder Schließen der elektrischen Kontakte.
Schließen der Kontakte: Die Bewegung der Armatur bringt die Kontakte des Schalthalters zusammen, schließt den Stromkreis und ermöglicht den Stromfluss vom Stromquell zur Last (z.B. Motoren, Lichter). Wenn der Schalthalter Normally Open (NO) ist, wird der Stromkreis geschlossen, wenn die Spule elektrifiziert ist. Umgekehrt wird bei Normally Closed (NC)-Schalthaltern der Stromkreis bei der Elektrorisierung der Spule geöffnet.
Erhalten der Kontaktposition: Solange die Spule elektrifiziert bleibt, hält das Magnetfeld die Kontakte in ihrer geschlossenen (oder geöffneten bei NC-Typen) Position, ermöglicht so einen unterbrechungsfreien Stromfluss zur Last.
Entlade der Spule: Wenn das Steuersignal zur Spule entfernt wird, kollabiert das Magnetfeld. Dies führt dazu, dass die Armatur in ihre ursprüngliche Position zurückkehrt, die Kontakte öffnet und den Stromfluss zur Last unterbricht.
Bogensuppression: Wenn Kontakte geöffnet oder geschlossen werden, kann aufgrund des hohen Stromflusses eine elektrische Entladung (Bogen) entstehen. Schalthalter sind mit Mechanismen wie Bogenfächern oder Ausblasspulen ausgestattet, um diese Bögen zu löschen und Schäden an den Kontakten zu verhindern.
AC-Schalthalter: Speziell für den Umgang mit Wechselstrom (AC) konzipiert. Sie werden häufig in Anwendungen eingesetzt, bei denen die Netzspannung AC ist, wie zum Beispiel in Wohn- und Gewerbebeleuchtung, Lüftungs- und Klimaanlagen sowie in Industriemaschinen.
DC-Schalthalter:Für Gleichstrom (DC) Anwendungen verwendet. Sie kommen typischerweise in Systemen wie Elektrofahrzeugen, Batteriespeicheranlagen und DC-Motoren vor.
Varianten für unterschiedliche Anwendungen
Zweckbestimmte Schalthalter: Auf bestimmte Anwendungen wie z.B. Lüftungs- und Klimaanlagen oder Beleuchtungssteuerungen zugeschnitten.
Vakuum-Schalthalter: Nutzen einen Vakuumraum, um den Bogen zu löschen und werden in Hochspannungsanwendungen eingesetzt.
Das Verständnis der Unterschiede zwischen AC- und DC-Schalthaltern ist entscheidend für die Auswahl der geeignet n Vorrichtung für Ihre elektrische Anwendung. Hier sind die wichtigsten Unterschiede:
Betriebstechnische Unterschiede
1. Stromart
AC-Schalthalter: Ausgestaltet um mit Wechselstrom (AC) zu arbeiten, bei dem die Stromrichtung periodisch wechselt.
DC-Schalthalter: Aufbauend auf Gleichstrom (DC), bei dem der Strom in einer Richtung kontinuierlich fließt.
2. Verhalten des Magnetfeldes
AC-Schalthalter: Die wechselnde Natur des AC führt dazu, dass das Magnetfeld im Elektromagneten schwankt, was es einfacher macht, den Bogen zu löschen, wenn die Kontakte geöffnet werden.
DC-Schalthalter: Das konstante Magnetfeld im DC erfordert ein robustes Design, um das Bogenspritzen zu managen, da der Bogen nicht so leicht auszulöschen ist wie beim AC.
3. Bogensuppression
AC-Schalthalter: AC-Bögen löschen natürlich aus, da der Strom mehrmals pro Sekunde Nullstrompunkte überquert, wodurch die Dauer des Bogens minimiert wird.
DC-Schalthalter: Verwenden starke Bogensuppression wie Ausblasspulen oder Bogenfächer, um den Bogen von den Kontakten wegzutreiben und ihn zu löschen, da DC einen konsistent hohen Strom aufrechterhält, der einen Bogen aufrechterhalten kann.
4. Bauweise und Gestaltung
AC-Schalthalter: Im Allgemeinen leichter und einfacher in der Gestaltung aufgrund der einfacheren Bogensuppression.
DC-Schalthalter: Schwerer und komplexer in der Bauweise, um höhere induktive Lasten und anhaltende Bogenspritzenprobleme zu bewältigen.
Eigenschaft
| Feature | AC-Schalthalter | DC-Schalthalter |
| Bogensuppression | Einfacher aufgrund natürlicher AC-Nullpunktquerschreitungen, die zum Selbstlöschen von Bögen führen | Herausfordernder, benötigt robuste Bogensuppressionsmechanismen |
| Effizienz | Hohe Effizienz für AC-Anwendungen | Hohe Effizienz für DC-Anwendungen, insbesondere bei konstanten Stromszenarien |
| Kosten | Im Allgemeinen günstiger aufgrund einfacherer Bauweise | Typischerweise teurer aufgrund zusätzlicher Komponenten für Bogensuppression |
| Wartung | Geringere Wartungsanforderungen | Höhere Wartung aufgrund komplexerer Bogensuppressionssysteme |
| Anwendungen | Ideal für AC-Motoren, LHKW-Systeme, Beleuchtungssteuerungen und andere AC-betriebene Geräte | Geeignet für Elektrofahrzeuge, DC-Motoren, Batterie-Ladesysteme |
1. Spannungsbewertung: Stellen Sie sicher, dass der Schalthalter für die Spannung des Stromkreises bewertet ist, den er steuern wird.
2. Strombewertung: Überprüfen Sie, ob der Schalthalter den maximal erwarteten Strom im Stromkreis bewältigen kann.
3. Lasttyp: Ermitteln Sie den Typ der Last (z.B. Motor, Beleuchtung, resistiv) und wählen Sie einen Schalthalter, der für diese spezifische Anwendung konzipiert ist.
4. Umweltbedingungen: Berücksichtigen Sie die Betriebsumgebung (Staub, Feuchtigkeit, Temperatur) und wählen Sie ein Gehäuse, das ausreichenden Schutz bietet.
5. Herstellerspezifikationen: Befolgen Sie die Richtlinien und Empfehlungen von Schalthalterherstellern, um Kompatibilität und Zuverlässigkeit zu gewährleisten.
——Verschleiß:
Symptome: Verschwarzte oder geätzte Kontakte, träge Betätigung, ungewöhnliche Geräusche.
Lösung: Regelmäßige Inspektion und rechtzeitige Ersetzung abgenutzter Schalthalter, um die Zuverlässigkeit des Systems aufrechtzuerhalten.
——Unzureichende Strom- oder Spannungsbewertung:
Symptome: Häufiges Trennen, Überhitzung, reduzierte Leistung.
Lösung: Stellen Sie sicher, dass der ausgewählte Schalthalter die Strom- und Spannungsanforderungen Ihrer Anwendung erfüllt oder übertrifft.
——Umweltbelastungen:
Symptome: Korrosion, Feuchtigkeitseindringen, Staubansammlung, die die Leistung beeinträchtigen.
Lösung: Verwenden Sie Schalthalter mit entsprechenden Gehäusebewertungen (z.B. NEMA- oder IP-Bewertungen) für spezifische Umweltbedingungen.
——Falscher Lasttyp:
Symptome: Voreiliges Ausfallen, unzureichende Lastenbehandlung.
Lösung: Passen Sie den Schalthalter an den spezifischen Lasttyp (z.B. induktiv, resistiv, kapazitiv) an, um eine optimale Leistung zu erzielen.
——Ungültige Wartung:
Symptome: Verkürzte Betriebszeit, unerwartete Ausfälle.
Lösung: Richten Sie einen regelmäßigen Wartungszeitplan ein, einschließlich Reinigung, Inspektion und Prüfung.
Schalthalter sind integrale Komponenten in modernen elektrischen Systemen und bieten eine zuverlässige Steuerung über große elektrische Lasten. Ihre Anwendungen reichen von Wohnbeleuchtungssystemen bis hin zu schwerer Industriemaschinerie. Indem Sie die verschiedenen Typen von Schalthaltern, ihre Arbeitsprinzipien verstehen und wissen, wie man den richtigen auswählt, können Sie sowohl die Sicherheit als auch die Effizienz Ihrer elektrischen Installationen erhöhen. Regelmäßige Wartung und sorgfältige Berücksichtigung von Umweltbedingungen stellen sicher, dass Ihre Schalthalter über ihr gesamtes Lebensdauer optimal funktionieren.
Ob Sie eine Wohnsituation managen oder eine Industrieanlage, die Auswahl und der Erhalt des richtigen Schalthalters sind entscheidend für einen reibungslosen elektrischen Betrieb und Sicherheit.
