Quando si tratta di comprendere l’elettricità, uno degli strumenti fondamentali che incontrerete è il voltmetro. Questo dispositivo apparentemente semplice è essenziale per chiunque lavori o studi elettronica. In questa guida completa, sveleremo il mistero del voltmetro, fornendo ai principianti una spiegazione facile da comprendere ma ricca dei suoi principi di funzionamento, precauzioni di sicurezza, metodi di installazione e guida alla scelta. Che tu sia un giovane elettricista o un appassionato curioso, troverai tutto ciò che ti serve per iniziare a misurare il potenziale elettrico come un professionista.
Un voltmetro è uno strumento di misura utilizzato per misurare il valore della tensione continua (DC) o alternata (AC) in un circuito. Durante l’uso, per garantire che i parametri misurati siano significativi, il voltmetro deve avere una resistenza interna molto elevata, e deve essere connesso in parallelo al circuito per evitare che la lettura del voltmetro venga disturbata.

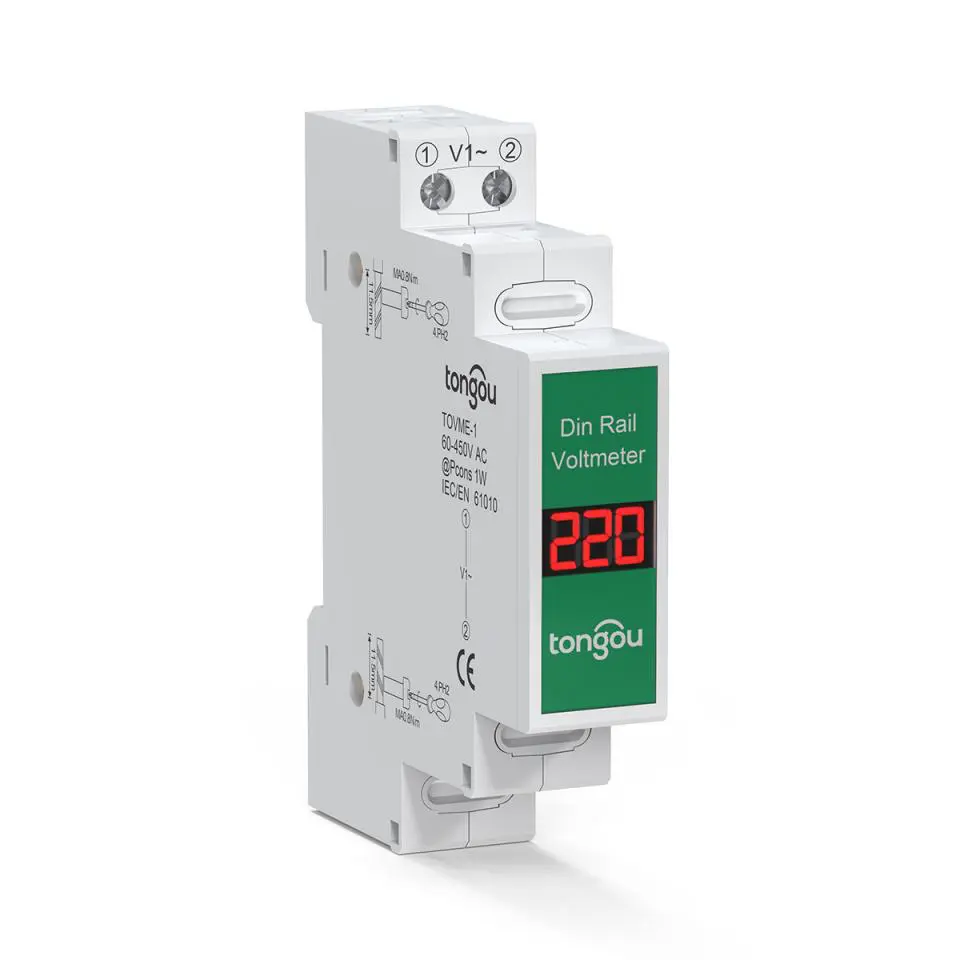

Un voltmetro a rail DIN è un voltmetro progettato per essere montato su una rail, che può fornire misure di tensione precise per vari sistemi di circuito, e può essere utilizzato ampiamente in applicazioni industriali, commerciali e residenziali.
I prodotti nell’immagine sopra sono voltmetri digitali a rail DIN per corrente alternata monofase e trifase. Questo tipo di voltmetro è molto compatto e facile da installare. È una soluzione ideale.
La differenza di potenziale elettrico, anche nota come tensione, è un concetto chiave nel campo dell’elettricità. È ciò che spinge il flusso di corrente attraverso un circuito, ed è ciò che un voltmetro misura con precisione. Ma come fa un voltmetro a farlo?
I voltmetri, in sostanza, sono progettati per misurare la differenza di potenziale elettrico tra due punti in un circuito elettrico senza alterare significativamente la tensione del circuito stesso.
I voltmetri analogici utilizzano un ago per indicare i livelli di tensione, mentre quelli digitali forniscono letture numeriche su uno schermo. Entrambi i tipi svolgono un ruolo fondamentale nel diagnosticare e risolvere i problemi dei sistemi elettrici.
Comprendere come i voltmetri siano integrati nei circuiti è fondamentale per il loro uso efficace. Devono essere connessi in parallelo con il componente del circuito la cui tensione si desidera misurare. Questo garantisce che il voltmetro misuri la tensione attraverso il componente senza influire sulla corrente che attraversa.
Esistono molti tipi di voltmetri. Per esempio, i multimetri portatili utilizzati dagli elettricisti servono a rilevare corrente, resistenza e tensione. Esistono anche dispositivi di voltmetro a batteria. Alcuni voltmetri sono installati insieme all’apparecchio da testare per un rilevamento a lungo termine, come i voltmetri a rail installati su una striscia.
I principali tipi di voltmetri sono due, ovvero i voltmetri digitali e quelli analogici.
Voltmetro digitale. Il voltmetro digitale visualizza il valore della tensione misurata in forma numerica, a differenza dell’ago degli altri voltmetri, il che riduce gli errori degli osservatori. In applicazioni pratiche, i voltmetri digitali sono versatili, economici e in grado di fornire letture precise e veloci.
Voltmetro analogico. Il voltmetro analogico sposta l’ago sulla scala del quadrante in base al valore di tensione nel circuito. I voltmetri sono solitamente progettati per consumare la minima corrente possibile per ridurre l’impatto sul circuito in test. A causa dell’uso dell’ago, quando si osserva il valore di un voltmetro analogico, è necessario verificare se il voltmetro è in posizione orizzontale e prestare attenzione a eventuali interferenze magnetiche nelle vicinanze.
I voltmetri digitali (DVM) hanno rivoluzionato il modo in cui misuriamo la tensione. A differenza dei loro omologhi analogici, i DVM forniscono una lettura digitale che è spesso più facile da leggere e più precisa. Ecco i vantaggi e le caratteristiche che rendono i voltmetri digitali la scelta preferita per molti professionisti:
Precisione e accuratezza: I voltmetri digitali sono noti per il loro alto livello di accuratezza. Riducono gli errori di lettura e forniscono misure precise, fondamentali per dispositivi e sistemi elettronici sensibili.
Facilità d’uso: Con uno schermo digitale chiaro, non c’è bisogno di interpretare dove punti l’ago su una scala, come accade con un voltmetro analogico. Questo rende i DVM più facili da usare, soprattutto per i principianti.
Funzionalità avanzate: Molti voltmetri digitali sono dotati di funzionalità aggiuntive come l’autoranging, che seleziona automaticamente la gamma di misura corretta, e il data hold, che mantiene la lettura sullo schermo anche dopo che le sonde sono state rimosse.
Durabilità e affidabilità: I voltmetri digitali sono in genere più resistenti agli urti e alle vibrazioni rispetto ai metri analogici, rendendoli più duraturi e affidabili in vari ambienti.
Comprendendo i vantaggi dei voltmetri digitali, gli utenti possono prendere decisioni più informate quando eseguono misure elettriche e scelgono l’attrezzatura giusta per le loro esigenze.
L’unità di misura della tensione è il volt (V), e in un circuito rappresenta la differenza di potenziale tra due punti. Diversi voltmetri possono misurare valori di tensione in diverse gamme di grandezza, ad esempio millivolt (mV), volt (V) e kilovolt (kV).
L’accuratezza dei dati misurati dipende dalla qualità e dalla manutenzione di calibrazione del prodotto voltmetro. In genere, un voltmetro di alta qualità può offrire una migliore accuratezza, e la manutenzione e la calibrazione regolari possono anche garantire dati di misura affidabili.
I voltmetri sono contrassegnati con vari simboli e scale che possono essere confusi per i principianti. Comprendere questi simboli è fondamentale per effettuare misure precise e garantire l’uso sicuro dello strumento. Ecco una spiegazione dei simboli e delle letture che incontrerai:

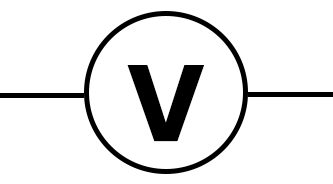

Simboli comuni: Il simbolo ‘V’ indica la tensione. Troverai anche i simboli ‘AC’ e ‘DC’, che indicano rispettivamente le misure di corrente alternata e corrente continua. Una linea ondulata (~) rappresenta l’AC, mentre una linea retta o tratteggiata (- o …) rappresenta il DC.
Letture delle scale: Per i voltmetri analogici, vedrai di solito una serie di linee numerate. Il valore che leggi corrisponde al livello di tensione. Per i voltmetri digitali, la lettura è presentata in cifre, semplificando il processo.
Comprendere le gamme: I voltmetri possono misurare diverse gamme di tensioni. È importante selezionare la gamma corretta per evitare di danneggiare il dispositivo e ottenere una lettura precisa. Se hai dubbi, inizia con la gamma più alta e procedi verso il basso.
Familiarizzandoti con i simboli e le scale del tuo voltmetro, puoi garantire che le tue misure siano interpretate correttamente e che ottieni il massimo dal tuo dispositivo.
Il voltmetro viene connesso in parallelo al circuito in test e viene spesso utilizzato per rilevare il valore della tensione continua (DC) o alternata (AC) in vari circuiti di attrezzature, come apparecchiature elettroniche, attrezzature mediche e attrezzature meccaniche a basso consumo. In applicazioni pratiche, ad esempio:
Nell’utilizzo pratico dei voltmetri, la sicurezza è molto importante. I voltmetri dovrebbero essere utilizzati da professionisti che conoscono come usarli in modo sicuro, indossare attrezzature di protezione personali appropriate e assicurarsi che la gamma di tensione nominale del voltmetro sia adatta alla tensione da misurare.
Tenendo conto del tipo di circuito di applicazione, della gamma di tensione da misurare e delle altre caratteristiche aggiuntive del prodotto, quando si sceglie un voltmetro è necessario considerare i seguenti fattori:
Tipo di circuito: Considera il tipo di circuito in cui verrà utilizzato il voltmetro. Esistono opzioni diverse per voltmetri da utilizzare in circuiti ad alta tensione e in quelli a bassa tensione.
Gamma di tensione: Assicurati che la gamma di tensione richiesta sia all’interno della gamma di misura del voltmetro selezionato. Nota che alcuni voltmetri hanno una gamma fissa di misura della tensione, mentre altri hanno più gamme di misura della tensione selezionabili.
Accuratezza delle misure: Assicurati che il voltmetro selezionato fornisca dati di misura accurati e affidabili. In genere, i voltmetri di alta qualità offrono una maggiore precisione dei dati.
Visualizzazione numerica: I voltmetri digitali e quelli analogici hanno metodi di visualizzazione numerica diversi. I voltmetri digitali utilizzano una visualizzazione digitale per mostrare i valori di tensione, mentre quelli analogici utilizzano scale e aghi per mostrarli.
Altre funzioni aggiuntive: Se hai bisogno di funzioni aggiuntive, come registrazione dati, connessione di rete, ecc., queste funzioni possono offrire maggior comodità.
È molto importante scegliere un voltmetro adatto alle tue esigenze. Questo tipo di voltmetro deve fornire valori precisi e affidabili e soddisfare requisiti specifici.
Gli ammetri sono strumenti di misura che determinano l’intensità della corrente in un circuito. Poiché gli ammetri hanno una resistenza bassa, vengono essenzialmente connessi in serie con il circuito.
I voltmetri, invece, hanno una resistenza elevata e vengono quindi connessi in parallelo al circuito. Se un voltmetro venisse connesso in serie al circuito, la sua alta resistenza influenzerebbe notevolmente la corrente nel circuito, causando letture non precise.
Quando il voltmetro misura il valore della tensione, per garantire che la corrente dell’apparecchio in test non cambi il più possibile, il voltmetro deve essere progettato con una resistenza elevata. In questo modo, la corrente non fluisce verso il circuito con il voltmetro e può essere garantita l’accuratezza dei dati misurati.
Utilizzare un voltmetro per testare un interruttore è una competenza pratica che può aiutare a diagnosticare problemi elettrici a casa o in ufficio. Ecco come eseguire questo test in modo sicuro:
Preparazione: Assicurati che tutte le precauzioni di sicurezza siano in vigore. Spegni l’apparecchio o il circuito che stai testando e assicurati di avere facile accesso all’interruttore.
Impostazione del voltmetro: Imposta il tuo voltmetro per misurare la tensione alternata (AC) in una gamma appropriata per il sistema elettrico della tua casa – di solito 120 volt o 240 volt in gran parte delle abitazioni.
Test: Con l’interruttore nella posizione ‘ON’, posiziona le sonde del voltmetro sui terminali a vite dell’interruttore. Un interruttore funzionante correttamente dovrebbe mostrare una lettura di tensione vicina a quella a cui è valutato il tuo sistema elettrico (120V/240V). Se la lettura è significativamente più bassa o non c’è alcuna lettura, l’interruttore potrebbe essere difettoso.
Controllo di sicurezza: Dopo il test, rimuovi le sonde, spegni il voltmetro e ripristina l’alimentazione solo dopo aver confermato che sia sicuro farlo.
Questo semplice test può essere estremamente prezioso per risolvere i problemi elettrici e garantire la sicurezza e la funzionalità del tuo sistema elettrico.
Sebbene i voltmetri siano strumenti estremamente utili, un uso improprio può portare a letture inesatte o addirittura danneggiare il voltmetro. Ecco alcune precauzioni e consigli per utilizzare il tuo voltmetro in modo efficace:
Non superare mai la classificazione massima: Verifica sempre la tensione massima che il tuo voltmetro può misurare e non cercare mai di misurare oltre questo limite. Questo può proteggere il dispositivo da danni e prevenire eventuali incidenti.
Usa le giuste entrate per le sonde: Molti voltmetri digitali hanno più ingressi per le sonde. Assicurati di utilizzare le entrate corrette per il tipo di misura che stai effettuando per evitare danni al voltmetro o letture inesatte.
Calibrazione regolare: Per garantire che il tuo voltmetro fornisca letture precise nel tempo, è importante farlo calibrare regolarmente secondo le istruzioni del produttore.
Evita gli errori di parallasse: Quando si utilizza un voltmetro analogico, assicurati di guardare l’ago direttamente piuttosto che da un angolo per evitare errori di parallasse, che possono far sembrare che l’ago indichi un valore diverso da quello effettivo.
Conosci i limiti: Sappi che i voltmetri sono progettati per misurare solo la tensione. Per altre misure come la corrente e la resistenza, dovrai utilizzare altri strumenti come ammetri e ohmmetri, rispettivamente.
Seguendo questi consigli, puoi garantire che il tuo voltmetro sia utilizzato in modo sicuro e che fornisca le letture più precise possibili.
In sintesi, un voltmetro è uno strumento essenziale per misurare la tensione in un circuito. I voltmetri includono principalmente voltmetri analogici e digitali, che possono misurare corrente continua e corrente alternata e sono ampiamente utilizzati in industria, commercio e abitazioni.
In questa guida, abbiamo esplorato il versatile mondo dei voltmetri, dalla loro operazione di base ai consigli per un uso preciso e una guida per la scelta del modello giusto. Con questa conoscenza, sia i principianti sia i professionisti esperti possono affrontare le misure elettriche con sicurezza e precisione.
Ricorda, un voltmetro è più di uno strumento; è il tuo punto di accesso per comprendere e utilizzare l’elettricità in modo sicuro ed efficace. Scegliendo il voltmetro appropriato e utilizzandolo correttamente, puoi eseguire una vasta gamma di diagnosi elettriche e attività con facilità.
Se stai testando un interruttore, diagnosticando un apparecchio elettrico o semplicemente dedicandoti a un hobby, il voltmetro giusto può fare tutta la differenza. Impiega del tempo per imparare e praticare, e scoprirai che un voltmetro è un alleato indispensabile in tutti i tuoi progetti elettrici.
