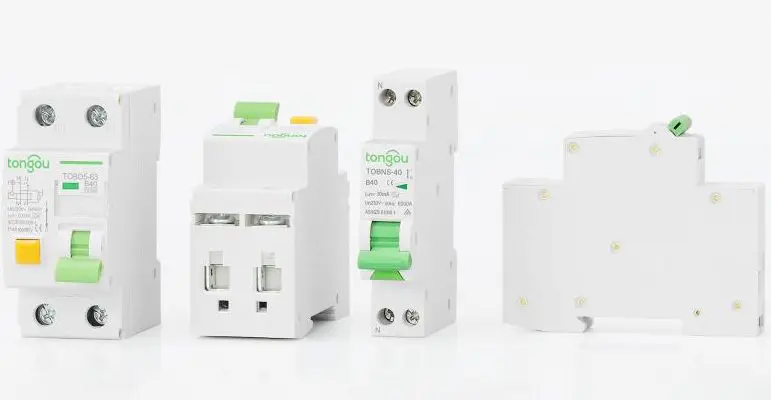

RCBO combina le funzioni di MCB e RCD ed è un’espressione abbreviata di “residual current circuit breaker with overload protection”.
Overcorrente si riferisce a un’eccessiva corrente causata da troppi dispositivi di carico nel circuito o da un cortocircuito nel circuito. Corrente residua, comunemente nota anche come fuga a terra, si riferisce a un’interruzione del circuito causata da un taglio accidentale di un filo in un circuito o da un cavo difettoso.
La funzione principale di RCBO è quella di proteggere contro le falle a terra, l’overcorrente e la corrente di cortocircuito, e di interrompere rapidamente la corrente per proteggere le persone e l’attrezzatura posteriore.
Con l’evolversi della tecnologia e il continuo sviluppo delle smart home, è emerso l’RCBO intelligente. Un RCBO intelligente (Residual Current Breaker with Overload) è una versione avanzata del tradizionale RCBO che offre caratteristiche aggiuntive grazie all’integrazione della tecnologia intelligente. Questo dispositivo svolge ancora le funzioni principali di un RCBO, che includono la protezione contro l’overcorrente (come gli MCB) e le correnti di fuga a terra (come gli RCD), garantendo la sicurezza dalle scosse elettriche e dai potenziali incendi causati da guasti. Tuttavia, è migliorato con funzionalità che consentono il monitoraggio e il controllo remoti, nonché l’automazione e l’integrazione con i sistemi di smart home.
Un RCBO, o Residual Current Breaker with Overcurrent, è un dispositivo di sicurezza utilizzato nei circuiti elettrici per fornire protezione contro due tipi di rischi: correnti di fuga a terra e correnti di overcorrente, che includono sia le correnti di sovraccarico che di cortocircuito.
La funzione di corrente residua consente all’RCBO di monitorare l’equilibrio della corrente elettrica tra i conduttori attivi (fase) e il conduttore neutro. In condizioni normali, le correnti sono bilanciate. Se si verifica un’asimmetria (ad esempio, a causa di una scossa elettrica ricevuta da una persona o di un percorso di fuga verso la terra), l’RCBO la rileva e interrompe il circuito, riducendo così il rischio di infortuni o morte.
La protezione contro l’overcorrente garantisce la sicurezza dei circuiti elettrici e dei dispositivi collegati dai danni causati da un’eccessiva corrente che può essere causata da un sovraccarico o da un guasto nel circuito. Ad esempio, se un dispositivo assorbe una corrente superiore a quella per cui il circuito è progettato (sovraccarico) o se si verifica un cortocircuito, l’RCBO scatta e interrompe l’alimentazione elettrica per prevenire potenziali danni al sistema.
In generale, un RCBO viene utilizzato per proteggere un circuito elettrico dai pericoli delle falle a terra e delle correnti di overcorrente, migliorando la sicurezza del sistema elettrico in ambienti residenziali, commerciali e industriali.
RCBO combina le funzioni di MCB e RCD e tenta di utilizzare un singolo RCBO al posto di una combinazione di MCB e RCD nelle applicazioni pratiche.

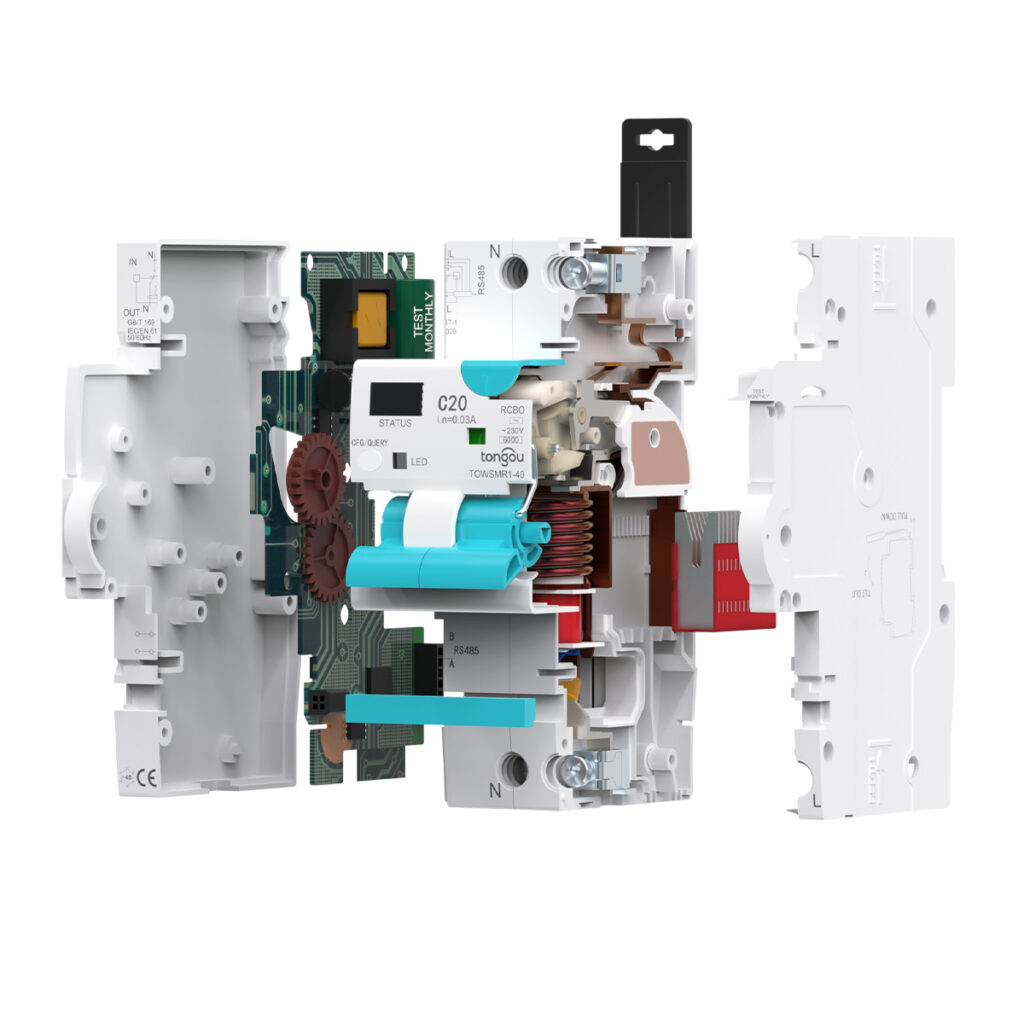

Fino ad ora, la maggior parte delle scatole di distribuzione domestiche è dotata di un RCBO per proteggere la sicurezza elettrica domestica. Nel caso specifico, viene utilizzato un prodotto RCBO intelligente TOSMR1, che fornisce protezione da cortocircuiti, fuga di corrente e sovraccarico. Su questa base, il RCBO intelligente può controllare e monitorare le informazioni in modo remoto, aumentando così notevolmente la comodità.
In applicazioni industriali
come cablaggi industriali, locali commerciali come alberghi e grandi attrezzature mediche, è necessario fornire una protezione contro vari tipi di guasti elettrici. Durante l’installazione, si consiglia di installare un RCBO per ogni circuito individuale. In caso di guasto del circuito, il circuito difettoso non influirà sul normale funzionamento degli altri circuiti. Di seguito sono presentati i cataloghi prodotti di due RCBO.
Applicazioni domestiche
– Circuiti elettrici domestici: Nelle abitazioni, gli RCBO vengono installati per proteggere circuiti individuali, come quelli per elettrodomestici in cucina, sistemi di riscaldamento o circuiti di illuminazione. Garantiscono che in caso di guasto (ad esempio, un elettrodomestico danneggiato che causa un cortocircuito o una persona che entra in contatto con una parte live), l’alimentazione venga interrotta rapidamente, riducendo il rischio di scosse elettriche o incendi.
– Aree all’aperto e giardini: Per prese di corrente esterne, illuminazione o pompe per laghetti, gli RCBO forniscono una protezione cruciale, soprattutto data l’aumento del rischio di guasti elettrici a causa delle condizioni meteorologiche e degli elementi esterni.
Edifici commerciali e pubblici
– Edifici uffici: Gli RCBO vengono utilizzati per proteggere i circuiti che alimentano computer, server, illuminazione e sistemi HVAC, proteggendo contro incendi potenziali e garantendo la sicurezza del personale.
– Scuole e ospedali: Data la sensibilità di questi ambienti, gli RCBO sono essenziali per proteggere le installazioni elettriche contro i guasti, garantendo un ambiente più sicuro per studenti, pazienti e personale.
Ambienti specializzati
– Data Center: Gli RCBO possono proteggere i circuiti che alimentano attrezzature sensibili, prevenendo la perdita di dati e i danni a hardware costoso.
– Applicazioni navali: Su barche e navi, gli RCBO vengono utilizzati per proteggere i circuiti elettrici da corrosione causata dal sale e da potenziali guasti elettrici.
RCD è un dispositivo di protezione contro la corrente residua, che impedisce che le persone ricevano scosse elettriche quando toccano attrezzature live, o quando a volte il circuito viene danneggiato, i cavi sono esposti o il carico e il circuito non funzionano causando un incendio elettrico. RCD può fornire una corrispondente protezione.
MCB è chiamato un interruttore di circuito miniatura, che fornisce protezione contro l’overcorrente. Quando ci sono troppi dispositivi di carico sul circuito e la corrente è troppo elevata, o il circuito si trova in uno stato di bassa resistenza formando un cortocircuito, l’MCB scatta per prevenire situazioni più gravi per proteggere il circuito.
RCBO combina le funzioni di RCD e MCB, e la sua dimensione compatta è più adatta per luoghi con spazio limitato rispetto alla combinazione di RCD e MCB. Il tempo di installazione può essere anche ridotto, e può sostituire completamente la combinazione di RCD e MCB.
Sebbene gli RCBO offrano una protezione completa del circuito e migliorino la sicurezza, ci sono alcuni svantaggi da considerare quando si utilizzano:
1. Costo:
Gli RCBO sono generalmente più costosi rispetto a RCD e MCB (interruttori di circuito miniatura) separati. La tecnologia integrata che fornisce una doppia protezione comporta anche costi iniziali più elevati.
2. Installazione e spazio:
Sebbene gli RCBO possano risparmiare spazio rispetto all’installazione di un RCD e un MCB, occupano comunque più spazio sulla centralina rispetto a un singolo MCB. Lo spazio può essere un problema quando si rinnovano centraline più vecchie che non erano progettate per questi dispositivi.
3. Complessità:
Gli RCBO aggiungono complessità al sistema elettrico. In situazioni in cui vengono utilizzati più RCBO, identificare quale di essi sia scattato a causa di un guasto può richiedere più tempo, soprattutto se non sono etichettati correttamente.
4. Compatibilità:
Con una vasta gamma di tipi e valutazioni disponibili, garantire la compatibilità con le centraline e i sistemi esistenti può essere sfidante. Gli RCBO devono essere selezionati con attenzione per soddisfare le esigenze di alimentazione e i requisiti di sicurezza dei circuiti che proteggono.
5. Scatti fastidiosi:
Dato che gli RCBO sono dispositivi sensibili utilizzati per rilevare squilibri di corrente, possono a volte scattare inutilmente a causa di condizioni transitorie o disturbi elettrici, il che può essere scomodo.
Nonostante questi svantaggi, gli RCBO sono ancora ampiamente utilizzati per la protezione dei circuiti perché offrono funzionalità di protezione integrate contro la fuga e l’overcorrente, che in molte applicazioni possono bilanciare i potenziali svantaggi. È sempre importante valutare i vantaggi e gli svantaggi specifici dell’edificio e dell’ambiente del sistema elettrico.
Quando l’RCBO scatta, l’interruttore del prodotto sarà nella posizione abbassata. Prima di eseguire il seguente processo, verificare attentamente se altri elementi di sicurezza sono stati completati, quindi indossare guanti isolanti e sollevare l’interruttore dell’RCBO. A questo punto, si sentirà uno “scatto”. Se non scatta di nuovo, allora l’RCBO è stato resettato e ha ripreso a funzionare.
Un RCBO è una buona scelta nei sistemi elettrici delle abitazioni, dove si desidera che il circuito del frigorifero o dell’allarme non sia influenzato da altri circuiti. In termini di utilizzo del prodotto, si consiglia di collegare l’RCBO a un circuito separato per proteggere i circuiti importanti. Per altri circuiti meno importanti, potrebbe essere meglio considerare il costo. Per la sicurezza complessiva delle abitazioni, i soldi che non si possono risparmiare non si possono risparmiare.
L’installazione di un RCBO (Residual Current Breaker with Overload) richiede attenzione accurata alle norme di sicurezza elettrica e dovrebbe essere eseguita solo da un elettricista qualificato. Ecco una guida passo passo su come un elettricista potrebbe installare un RCBO:
1. Spegnere l’alimentazione principale: Prima di iniziare qualsiasi lavoro sulla centralina elettrica, è essenziale assicurarsi che l’alimentazione principale sia disattivata per evitare scosse elettriche. Questo si fa di solito all’unità di consumo o al quadro di distribuzione.
2. Preparare il quadro di distribuzione: Aprire il quadro e assicurarsi che ci sia spazio sufficiente per l’RCBO. Se si sostituisce un interruttore di circuito esistente, potrebbe essere necessario rimuoverlo con attenzione per fare spazio.
3. Identificare il circuito: Identificare il circuito in cui verrà installato l’RCBO. Questo circuito deve essere disattivato e si deve verificare che non ci sia corrente utilizzando un tester di tensione.
4. Collegare il filo live: Il filo live (spesso marrone o rosso) proveniente dal circuito deve essere collegato al terminale “Load” dell’RCBO. Assicurarsi che la connessione sia sicura.
5. Collegare il filo neutro: Di solito c’è una barra di neutrali dove i fili neutrali (spesso blu) sono collegati. Collegare il filo neutro del circuito al terminale neutro dell’RCBO.
6. Collegare il filo terra: Il filo terra (spesso giallo e verde) deve essere collegato correttamente alla barra di terra all’interno del quadro di distribuzione. Questo è un filo di sicurezza e non deve essere omesso.
7. Filo neutro volante: Alcuni RCBO hanno un filo neutro volante pre-attaccato che deve essere collegato alla barra di neutrali. Assicurarsi che anche questo sia collegato in modo sicuro.
8. Installare l’RCBO: Inserire l’RCBO in modo sicuro sul rastrello DIN nel quadro di distribuzione. Assicurarsi che sia inserito correttamente in modo che non si allenti.
9. Testare l’installazione: Una volta che l’RCBO è completamente installato, è possibile ripristinare l’alimentazione al quadro e testare il funzionamento dell’RCBO utilizzando il pulsante di test. L’RCBO dovrebbe scattare, indicando che funziona correttamente.
10. Controlli finali e verifica: Eseguire controlli finali per assicurarsi che tutte le connessioni siano corrette, che il coperchio del quadro di distribuzione sia sostituito e che l’area sia sicura.
11. Documentazione: Registrare l’installazione nella mappa dei circuiti elettrici della proprietà e, se necessario, notificare l’autorità locale o le autorità competenti in base alle regolamentazioni per l’ispezione o la registrazione.
Ricordare che questa è solo una guida informativa. La legislazione e le norme di sicurezza relative al lavoro elettrico possono variare da paese a paese e da regione a regione. Assicurarsi sempre di assumere un elettricista professionista e certificato per qualsiasi installazione elettrica o modifica nella vostra casa o negozio.
Il disinterruttore di corrente residua con protezione da overcorrente è l’RCBO. Combina le funzioni di RCD e MCB. Può sostituire completamente la combinazione di RCD e MCB per prevenire i danni causati da cortocircuiti, corrente residua e sovraccarico. Può essere utilizzato in abitazioni familiari, fabbriche e applicazioni commerciali. Contattare Tongou per ulteriori informazioni.
