Description

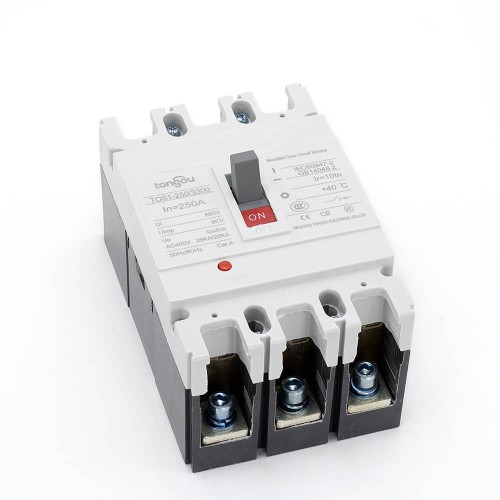

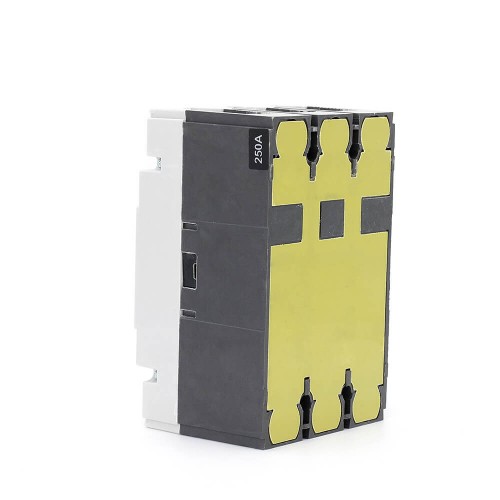

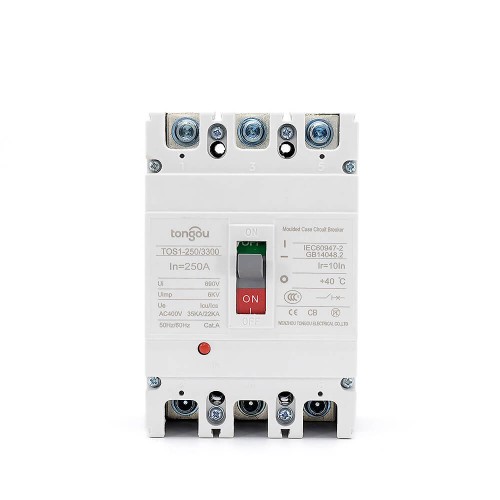

3 Poli 250A MCCB
L’interruttore differenziale a guscio da 250 amp, abbreviato come MCCB da 250 amp, è un dispositivo di protezione elettrica che può essere utilizzato per diverse tensioni e frequenze di 50 Hz e 60 Hz.
La principale differenza tra un interruttore differenziale a guscio e un interruttore differenziale miniaturizzato è che l’MCCB può essere classificato fino a 2.500 amperi e che il suo dispositivo di scatto è di solito regolabile.
Un’altra differenza è che l’MCCB tende a essere molto più grande dell’MCB.
Il 250A MCCB ha tre funzioni principali:
- Apertura e chiusura del circuito – questa è una funzione meno comune degli interruttori differenziali, ma se non ci sono abbastanza interruttori manuali, possono essere utilizzati a questo scopo.
- Protezione contro le anomalie elettriche – durante un’anomalia come un corto circuito o un guasto di linea, ci sono correnti estremamente elevate che devono essere interrotte immediatamente.
- Protezione contro i sovraccarichi – la durata delle correnti superiori al valore nominale è più lunga del normale per l’applicazione.
Le varie correnti nominali fornite dagli interruttori differenziali a guscio li rendono adatti per varie applicazioni.
Le correnti nominali del 250A MCCB variano da valori bassi (ad esempio 15 amperi) a valori industriali (ad esempio 2.500 amperi). Questo permette di utilizzarli sia in applicazioni a basso potere che in applicazioni a alto potere.
| Nome del Modello | TOS1 | ||||||||
| Tipo | Corrente nominale (A) | Polo | Tensione di isolamento nominale(V) | Tensione nominale di esercizio (V) | Distanza di accensione (mm) | Capacità ultima di interruzione in cortocircuito (KA) | Capacità di interruzione in cortocircuito del servizio (kA) | Prestazioni operative | Categoria di utilizzo |
| Carica/Scarica | |||||||||
| TOS1-63L | (6) 10 16 20 25 32 40 50 63 | 3，4 | 500V | 400V | 0 | 25 | 18 | 1500/8500 | A |
| TOS1-63M | 0 | 50 | 35 | ||||||
| TOS1-100L | (10) 16 20 25 32 40 50 63 80 100 | 800V | 0≤(50) | 35 | 22 | ||||
| TOS1-100M | 0≤(50) | 50 | 35 | ||||||
| TOS1-100H | 0≤(50) | 85 | 50 | ||||||
| TOS1-225L | 100 125 160 180 200 225 | ≤50 | 35 | 22 | 1000 7000 | ||||
| TOS1-225M | ≤50 | 50 | 35 | ||||||
| TOS1-225H | ≤50 | 85 | 50 | ||||||
| TOS1-400L | 225 250 315 350 400 | ≤50 | 50 | 35 | 1000 4000 | ||||
| TOS1-400M | ≤100 | 65 | 42 | ||||||
| TOS1-630L | 400 500 630 | ≤100 | 50 | 35 | |||||
| TOS1-630M | ≤100 | 65 | 42 | ||||||
| TOS1-630H | ≤100 | 100 | 65 | ||||||
| TOS1-800M | 630,700,800 | 3 | ≤100 | 75 | 50 | ||||
| TOS1-800H | ≤100 | 100 | 65 | ||||||
| TOS1-1250M | 1000 1250 | ≤100 | 100 | 65 | |||||
| TOS1-1250H | ≤100 | 125 | 75 | ||||||
| TOS1-1600M | 1600 | ≤100 | 150 | 80 | |||||
