Description
Descrizione

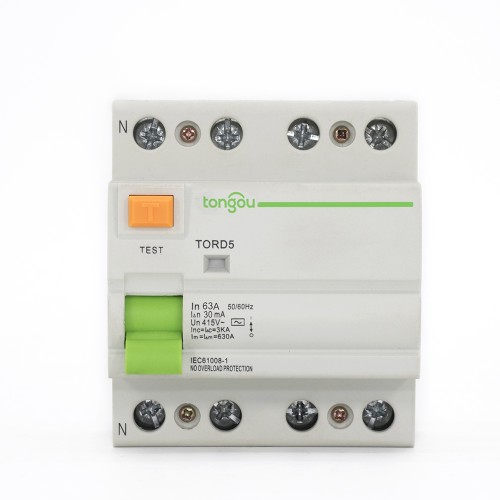

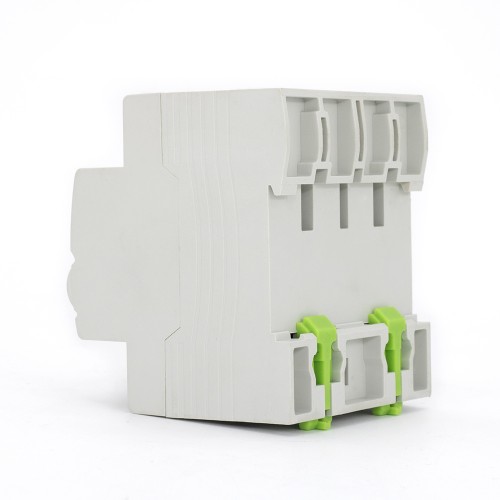

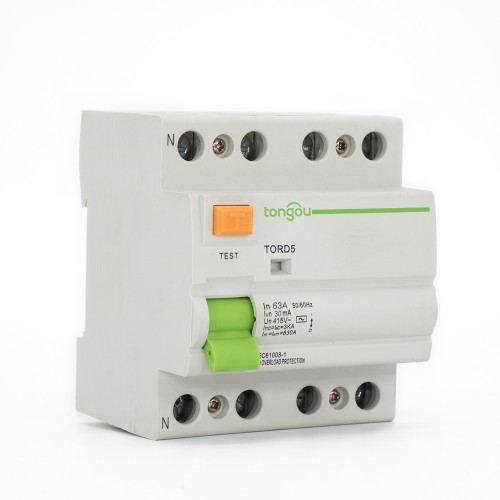

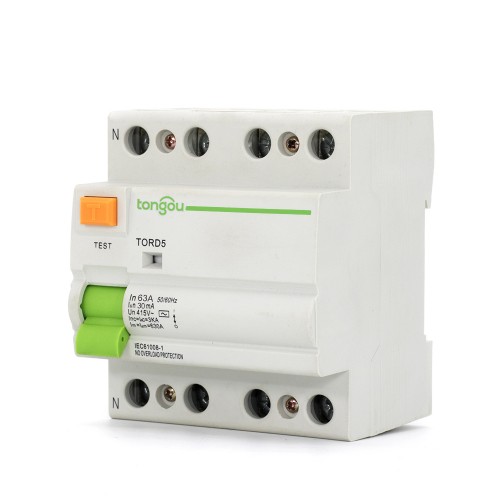

Il 4P 63A RCCB RCD TORD5-63 è adatto per circuiti con tensione nominale 230/400V AC, frequenza 50/60Hz e corrente nominale inferiore a 125Amp.
In condizioni di esposizione delle parti vive, l’RCCB fornisce protezione indiretta al corpo dell’operatore e deve essere connesso a un elettrodo di terra appropriato. L’RCCB è ampiamente utilizzato nella vita quotidiana e può soddisfare la maggior parte delle applicazioni.
Nota Speciale per il 4P 63A RCCB RCD:
1. L’RCCB con sensibilità nominale fino a 30mA può essere utilizzato come dispositivo di protezione ausiliario per impedire che altri dispositivi di protezione non possano prevenire le scosse elettriche.
2. Si consiglia di installare dispositivi speciali sulla linea a monte dell’RCCB, come protezioni da surriscossa e parafulmini, per prevenire l’apparizione di possibili surriscosse e correnti all’ingresso di alimentazione.
3. L’RCCB fornisce protezione contro le scosse elettriche causate da contatto diretto tra due circuiti protetti o corrente di fuga tra questi due cavi.
4. Al fine di soddisfare le condizioni e le applicazioni sopra menzionate, l’RCCB con dispositivo di indicazione “ON-OFF” è considerato adatto per la funzione di isolamento.
| Nome modello | TORD5-63 |
| Modello | Tipo elettromagnetico |
| Caratteristica corrente residua: | A, AC |
| Numero di poli: | 4P |
| Capacità di accoppiamento e interruzione nominale | 630A |
| Corrente nominale（A） | 16, 25, 32, 40, 63, 80 |
| Tensione nominale | 220V/380V |
| Frequenza nominale | 50/60Hz |
| Corrente residua nominale di funzionamento |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corrente residua nominale non funzionante |△ no: | 0.5|△ n |
| Corrente di cortocircuito condizionata nominale inc: | 3KA |
| Corrente residua di cortocircuito condizionata nominale |△c: | 3KA |
| Durata dello scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente di scatto residua: | 0.5||△n~|△n |
| Durata elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | Conduttore rigido 25mm² |
| Termine di connessione | Terminali a vite Terminali a colonna con pinza |
| Coppia di serraggio | 2.0 Nm |
| Installazione | Su rastrello DIN simmetrico 35mm Montaggio su pannello |
| Tipo Prodotto | AC | Moduli da 9 mm di larghezza | |||||
| 4P | Sensibilità | 10mA | 30mA | 100mA | 300mA | 500mA | |
Valutazione
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Tensione nominale (Ue) | 4P | 400-415V | |||||
| Frequenza di funzionamento | 50Hz |
