Description

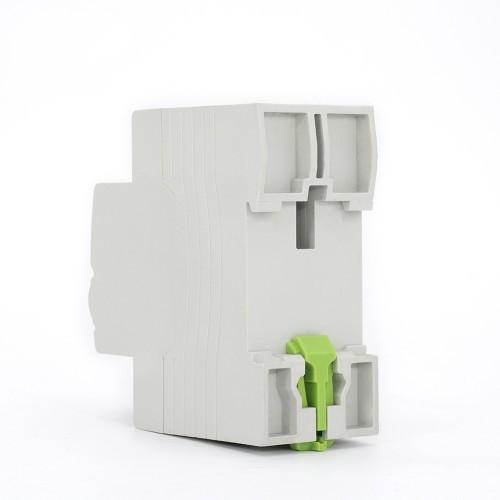

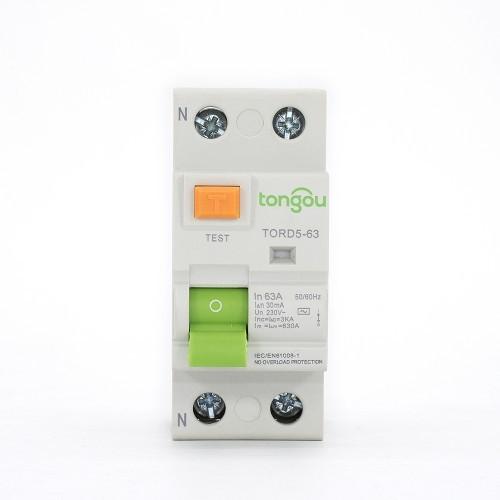

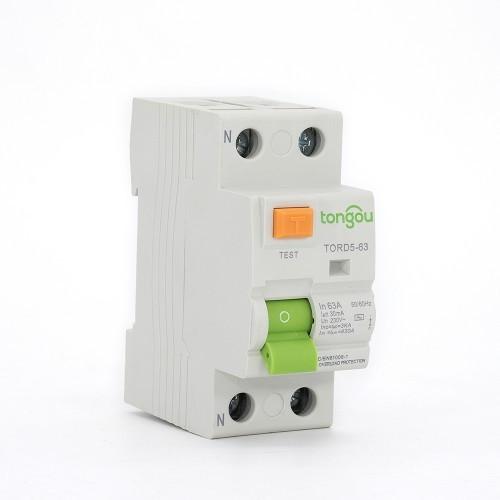

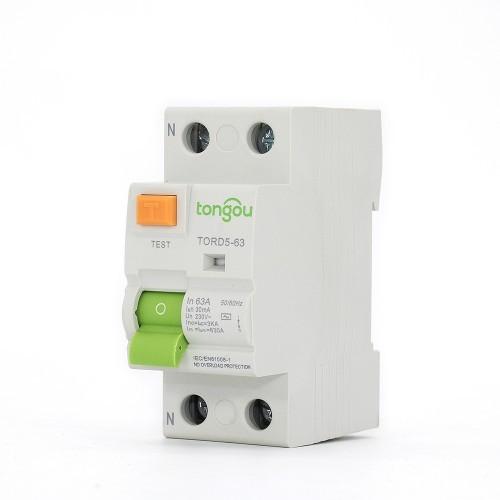

Il RCCB RCD da 16A 30mA è adatto per circuiti elettrici con tensione nominale 230/400V AC, frequenza 50/60Hz e corrente nominale fino a 125Amp.
È adatto per circuiti AC o di tipo A.
L’RCCB fornisce protezione indiretta al corpo dell’operatore in condizioni di esposizione delle parti vive che devono essere connesse a un elettrodo di terra appropriato.
L’RCCB fornisce inoltre protezione contro i rischi di incendio causati dalla corrente di guasto a terra dovuta a malfunzionamento del dispositivo di protezione da sovraccorrente.
Consigli Speciali per il 16A 30mA RCCB RCD:
1. L’RCCB con sensibilità nominale fino a 30mA può essere utilizzato come dispositivo di protezione ausiliario in caso di malfunzionamento di altri dispositivi di protezione contro le scosse elettriche.
2. L’RCCB è progettato per l’installazione domestica e altre applicazioni simili, per operazioni non professionali e non richiede manutenzione.
3. L’RCCB fornisce protezione contro le scosse elettriche causate da contatto diretto tra due circuiti protetti o corrente di fuga tra questi due cavi.
| Nome modello | TORD5-63 |
| Modello | Tipo elettromagnetico |
| Caratteristica corrente residua: | A, AC |
| Numero di poli: | 2P |
| Capacità di accoppiamento e interruzione nominale | 630A |
| Corrente nominale（A） | 16, 25, 32, 40, 63, 80 |
| Tensione nominale | 220V/380V |
| Frequenza nominale | 50/60Hz |
| Corrente residua nominale di funzionamento |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corrente residua nominale non funzionante |△ no: | 0.5|△ n |
| Corrente di cortocircuito condizionata nominale inc: | 3KA |
| Corrente residua di cortocircuito condizionata nominale |△c: | 3KA |
| Durata dello scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente di scatto residua: | 0.5||△n~|△n |
| Durata elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | Conduttore rigido 25mm² |
| Termine di connessione | Terminali a vite Terminali a colonna con pinza |
| Coppia di serraggio | 2.0 Nm |
| Installazione | Su rastrello DIN simmetrico 35mm Montaggio su pannello |
| Tipo | A | Moduli da 9 mm di larghezza | |||||
| Prodotto | |||||||
| 2P | Sensibilità | 10mA | 30mA | 100mA | 300mA | 500mA | |
Valutazione
| 16A | TORD5A-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD5A-63/2/25/001 | TORD5A-63/2/25/003 | – | TORD5A-63/2/25/03 | – | ||
| 40A | – | TORD5A-63/2/40/003 | – | TORD5A-63/2/40/03 | TORD5A-63/2/40/05 | ||
| 63A | – | TORD5A-63/2/63/003 | – | TORD5A-63/2/63/03 | TORD5A-63/2/63/05 | ||
| 100A | – | TORD5A-63/2/100/003 | – | TORD5A-63/2/100/03 | TORD5A-63/2/100/05 | ||
| Tensione nominale (Ue) | 2P | 110-240V | |||||
| Frequenza di funzionamento | 50/60Hz | ||||||
