Description

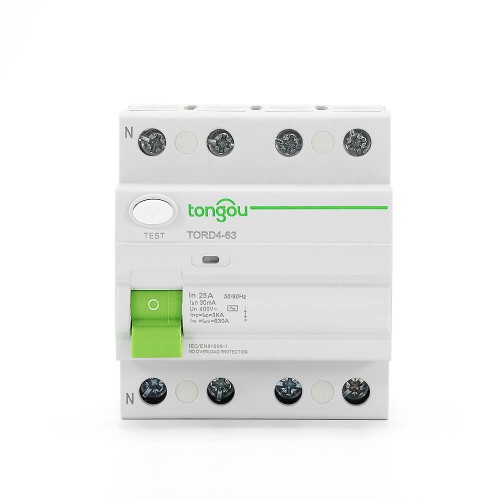

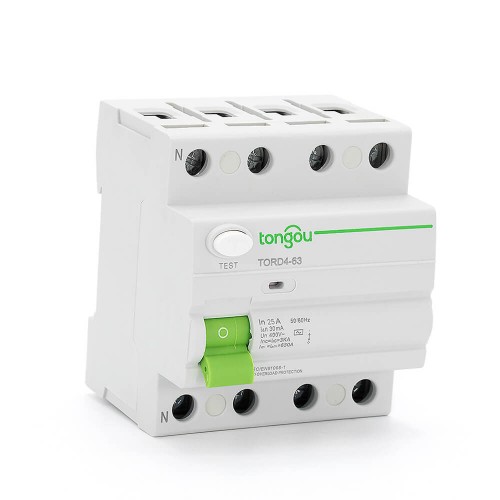

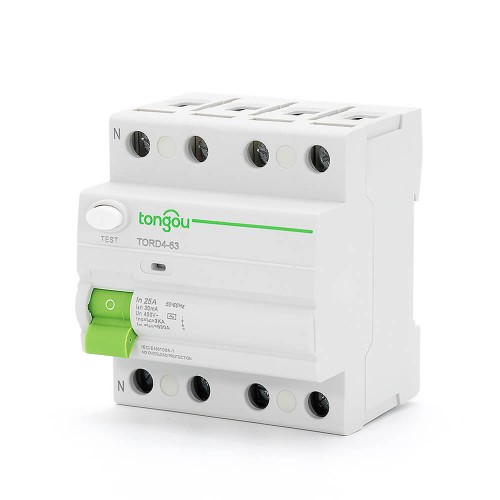

RCCB 63A Interruttore Differenziale è adatto per circuiti elettrici con tensione nominale 230/400V AC, frequenza 50/60Hz e corrente nominale fino a 125Amp.
Il suo principio di funzionamento è quello di fornire protezione indiretta al corpo dell’operatore in condizioni di esposizione delle parti vive.
Dovrebbe essere connesso a un elettrodo di terra appropriato.
Inoltre, fornisce protezione contro i rischi di incendio causati dalla corrente di guasto a terra dovuta a malfunzionamento del dispositivo di protezione da sovraccorrente.
Per la sua stabilità e per i vantaggi di ridurre efficacemente i rischi nascosti dell’uso dell’elettricità, può soddisfare l’applicazione della maggior parte delle situazioni.
Consigli Speciali per l’RCCB 63A:
1. L’RCCB con sensibilità nominale fino a 30mA può essere utilizzato come dispositivo di protezione ausiliario per impedire che altri dispositivi di protezione non possano prevenire le scosse elettriche.
2. L’RCCB fornisce protezione contro le scosse elettriche causate da contatto diretto tra due circuiti protetti o corrente di fuga tra questi due cavi.
3. Si consiglia di installare dispositivi speciali sulla linea a monte dell’RCCB, come protezioni da surriscossa e parafulmini.
Per prevenire l’apparizione di possibili surriscosse e correnti all’ingresso di alimentazione.
4. Al fine di soddisfare le condizioni e le applicazioni sopra menzionate, l’RCCB con dispositivo di indicazione “ON-OFF” è considerato adatto per la funzione di isolamento.
| Nome modello | TORD4-63 |
| Modello | Tipo elettromagnetico |
| Caratteristica corrente residua: | AC |
| Numero di poli: | 2P, 4P |
| Capacità di accoppiamento e interruzione nominale | 630A |
| Corrente nominale（A） | 16, 25, 32, 40, 63, 80 |
| Tensione nominale | 220V/380V |
| Frequenza nominale | 50/60Hz |
| Corrente residua nominale di funzionamento |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corrente residua nominale non funzionante |△ no: | 0.5|△ n |
| Corrente di cortocircuito condizionata nominale inc: | 6kA |
| Corrente residua di cortocircuito condizionata nominale |△c: | 6kA |
| Durata dello scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente di scatto residua: | 0.5||△n~|△n |
| Durata elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | Conduttore rigido 25mm² |
| Termine di connessione | Terminali a vite Terminali a colonna con pinza |
| Coppia di serraggio | 2.0 Nm |

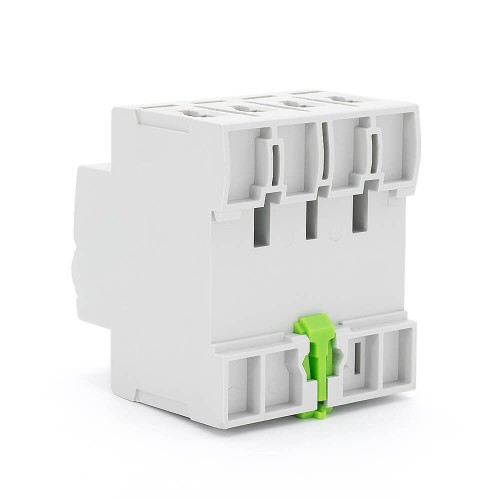

| Installazione | Su rastrello DIN simmetrico 35mm Montaggio su pannello |
| Tipo Prodotto | AC | Moduli da 9 mm di larghezza | |||||
| 4P | Sensibilità | 10mA | 30mA | 100mA | 300mA | 500mA | |
Valutazione
| 25A | TORD4-63/4/25/003 | – | TORD4-63/4/25/03 | TORD4-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/4/40/03 | TORD4-63/4/40/05 | |||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63/4/80/01 | TORD4-63/4/80/03 | TORD4-63/4/80/05 | |||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | – | |||
| Tensione nominale (Ue) | 4P | 400-415V | |||||
| Frequenza di funzionamento | 50/60Hz |
