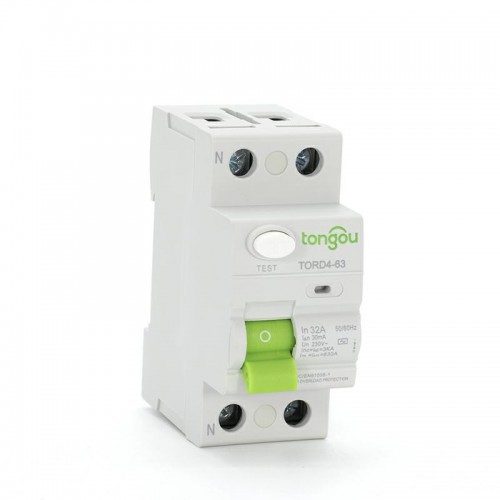

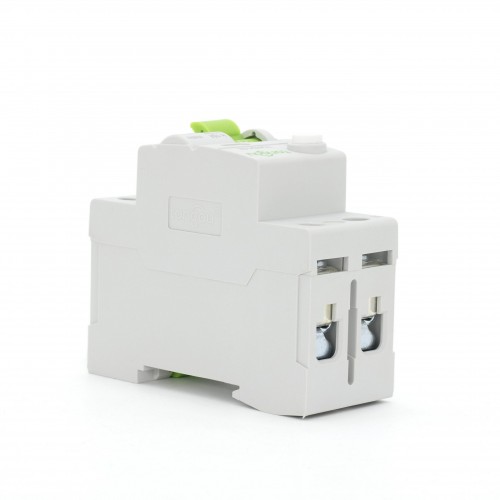

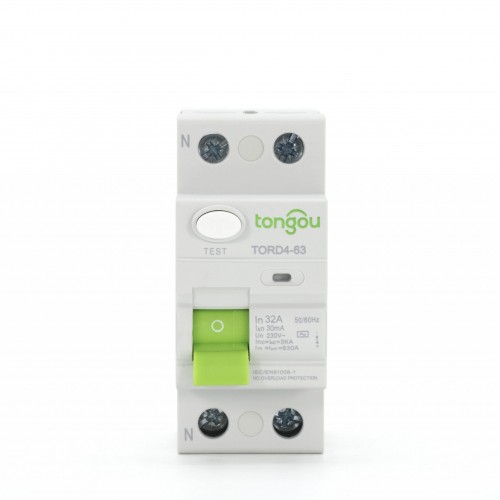

2P RCD Elettronico
Il 2P RCD Elettronico RCCB (Interruttore Differenziale) è adatto per circuiti elettrici con tensione nominale 230/400V AC, frequenza 50/60Hz e corrente nominale fino a 125Amp.
Il suo principio di funzionamento principale è quello di fornire protezione indiretta al corpo dell’operatore in condizioni di esposizione delle parti vive, che devono essere connesse a un elettrodo di terra appropriato.
Fornisce inoltre protezione contro i rischi di incendio causati dalla corrente di guasto a terra dovuta a malfunzionamento del dispositivo di protezione da sovraccorrente.
Consigli Speciali per il 2P RCD Elettronico:
1. L’RCCB con sensibilità nominale di 10mA può essere utilizzato come dispositivo di protezione ausiliario per impedire che altri dispositivi di protezione non possano prevenire le scosse elettriche.
2. L’RCCB è progettato per l’installazione domestica non professionale e altre applicazioni simili. Non è richiesta alcuna manutenzione.
3. Si consiglia di installare dispositivi speciali sulla linea a monte dell’RCCB, come protezioni da surriscossa e parafulmini, per prevenire l’apparizione di possibili surriscosse e correnti all’ingresso di alimentazione.
4. L’RCCB fornisce protezione contro le scosse elettriche causate da contatto diretto tra due circuiti protetti o corrente di fuga tra questi due cavi.
5. Al fine di soddisfare le condizioni e le applicazioni sopra menzionate, l’RCCB con dispositivo di indicazione “ON-OFF” è considerato adatto per la funzione di isolamento.
| Nome modello | TORD4-63 |
| Modello | Tipo elettromagnetico |
| Caratteristica corrente residua: | A, AC |
| Numero di poli: | 2P |
| Capacità di accoppiamento e interruzione nominale | 630A |
| Corrente nominale（A） | 16, 25, 32, 40, 63, 80 |
| Tensione nominale | 220V/380V |
| Frequenza nominale | 50/60Hz |
| Corrente residua nominale di funzionamento |△(A): | 0.01 |
| Corrente residua nominale non funzionante |△ no: | 0.5|△ n |
| Corrente di cortocircuito condizionata nominale inc: | 3KA |
| Corrente residua di cortocircuito condizionata nominale |△c: | 3KA |
| Durata dello scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente di scatto residua: | 0.5||△n~|△n |
| Durata elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | Conduttore rigido 25mm² |
| Termine di connessione | Terminali a vite Terminali a colonna con pinza |
| Coppia di serraggio | 2.0 Nm |
| Installazione | Su rastrello DIN simmetrico 35mm Montaggio su pannello |
Tipo Prodotto | AC | Moduli da 9 mm di larghezza | |||||
| 2P | Sensibilità | 10mA | 30mA | 100mA | 300mA | 500mA | |
Valutazione
| 16A | TORD4-63/2/16/001 | – | – | – | – | 4 |
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | – | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | ||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | – | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | ||
| 100A | – | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | ||
| Tensione nominale (Ue) | 2P | 110-240V | |||||
| Frequenza di funzionamento | 50/60Hz | ||||||
