Description

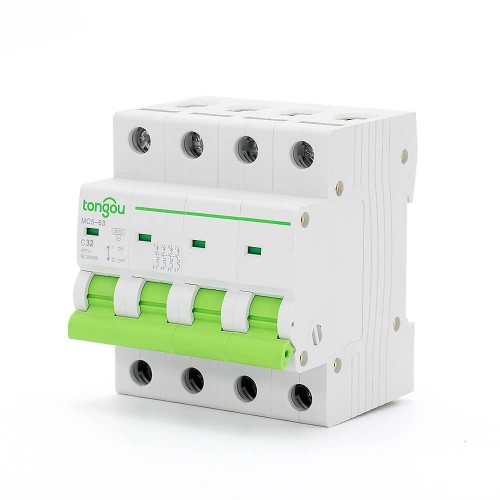

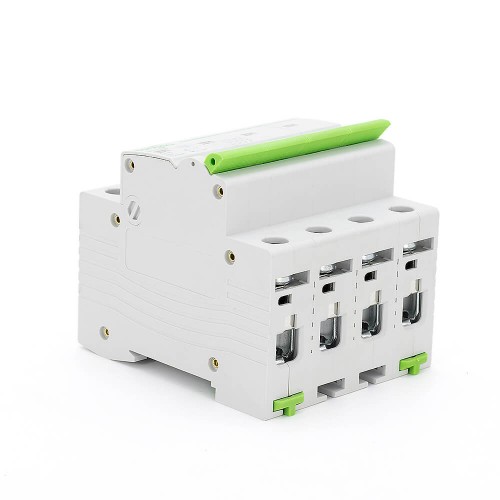

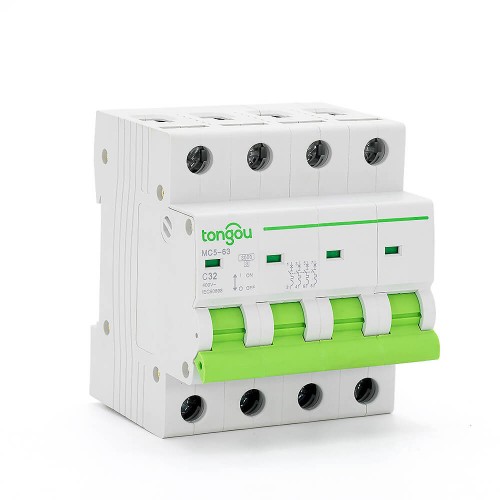

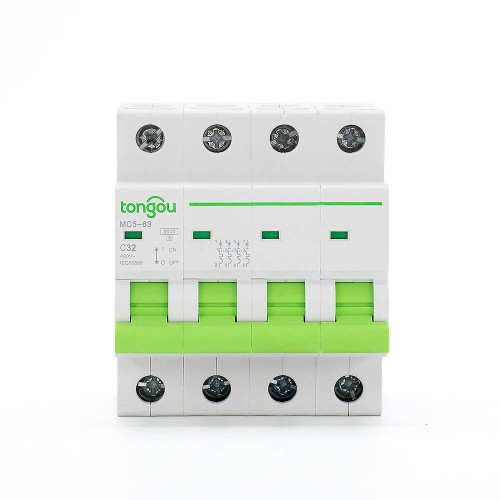

Interruttore Differenziale Miniaturizzato Tipo C (MCB)
TOMC5-63 3KA 110V 220V Curva C 4P 32A Tipo C Interruttore Differenziale Miniaturizzato (4P 32A tipo c MCB) è ideale per installazioni in cui lo spazio è limitato o sono richiesti pochi circuiti di uscita.
Questi elementi possono essere aggiunti a qualsiasi installazione di entrata o uscita, se necessario.
Esistono molti vantaggi all’interno della gamma, inclusi il fatto che sono realizzati in robusto acciaio che li rende duraturi, sono pronti per l’installazione il che li rende molto facili da montare e utilizzano interruttori compatti che offrono una protezione superiore.
Caratteristiche dell’Interruttore Differenziale Miniaturizzato Tipo C (MCB)
1. Scegliendo la curva di scatto appropriata e installandola correttamente, l’MCB scatta e chiude il circuito protetto quando si verifica un guasto, fornendo così protezione contro le scariche elettriche.
2. Soddisfacendo le condizioni e le applicazioni menzionate, l’MCB con dispositivo di indicazione “ACC-SPENTO” è considerato adatto per la funzione di isolamento.
3. Sono raccomandati dispositivi particolari come dispositivi di protezione da scariche elettrostatiche, arrestatori di scariche, ecc. da installare a monte dell’MCB come precauzione contro le eventuali scariche di tensione e corrente al lato di alimentazione dell’MCB.
4. L’MCB di tipo C è progettato per l’uso da parte di persone non specializzate e non richiede manutenzione.
5. Curve di scatto B, C, D (vedere grafici 1):
| Nome del Modello | TOMC5-63/4/C32 |
| Numero di Poli: | 4 |
| Tensione nominale: | AC 110V 220V |
| Corrente nominale (A): | 32 |
| Curva di scatto: | C |
| Capacità di interruzione di corto circuito (lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di impulso nominale: | 6.2kV |
| Durabilità elettromeccanica: | ≥ 6000 |
| Terminali di connessione: | Terminali a vite / Terminali a colonna con morsetto |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di fissaggio: | 2.0Nm |
| Installazione: | Su rastrelliera DIN simmetrica 35mm / Installazione su pannello |
| Normative | IEC 609947-2 IEC 60898-1 EN60898-1 AS/NES 60898.1 |
| Grado di protezione IP | IP40 per l’alloggiamento modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000m |
| Temperatura ambiente per il funzionamento | -35℃ a +70 ℃ |
| Temperatura ambiente per l’archiviazione | -40℃ a + 85℃ |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 4P | Valutazione (In) | B Curva | C Curva | D Curva | 8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
