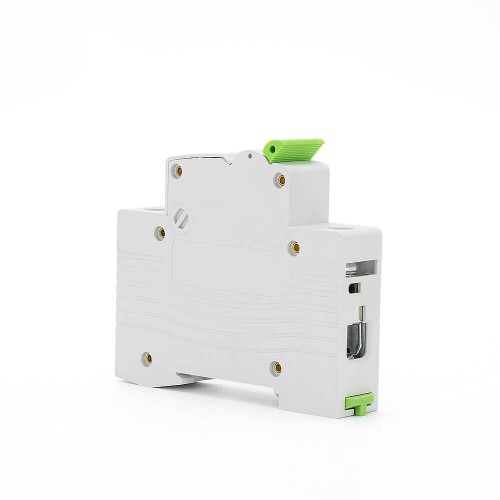

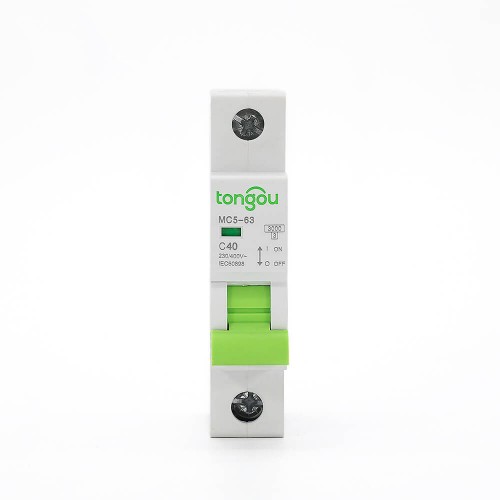

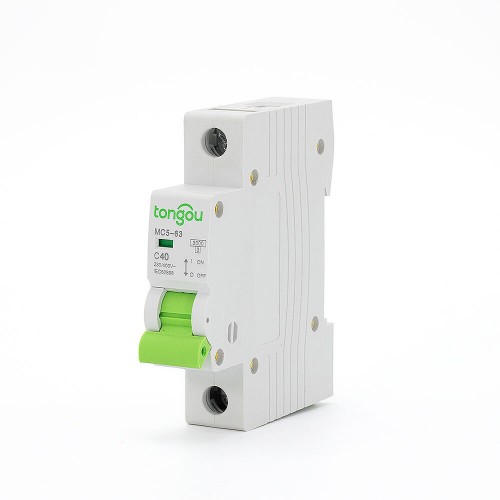

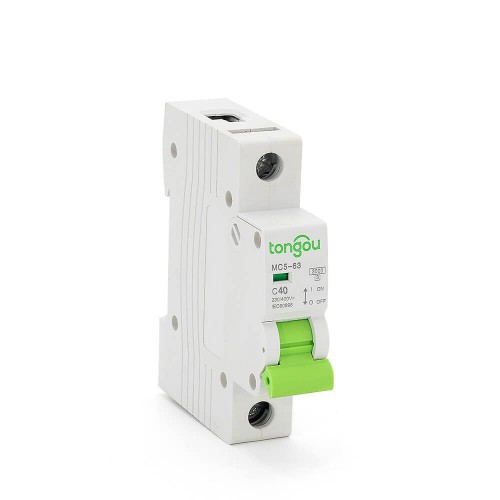

TOMC5-63 Siluratore 1P 40A MCB
MCB fornisce protezione di circuiti elettrici in tutti gli edifici industriali e commerciali, facile da installare con terminali a scatto rapidi, ergonomici e sicuri e connessioni robuste. Inoltre, è ecologico, specialmente in ambienti inquinati e reti.
Suggerimenti Speciali per il Siluratore 1P
1. Il MCB è destinato all’uso non professionale da parte di personale non addestrato e non richiede manutenzione.
2. Si consiglia di installare dispositivi speciali, come dispositivi di protezione da impulsi, parafulmini, ecc., a monte del MCB per prevenire eventuali impulsi di tensione e corrente che possono apparire sul lato di alimentazione.
3. Se scelta la curva di scatto appropriata e installato correttamente, il MCB interromperà e disconetterà il circuito protetto in caso di guasto, fornendo così protezione contro le scosse elettriche.
4. Curve di scatto B, C, D (vedi grafico 1):
| Nome del modello | TOMC5-63/1/C40 |
| Numero di poli: | 1 |
| Tensione nominale: | AC 110V 220V |
| Corrente nominale (A): | 40 |
| Curva di scatto: | C |
| Capacità di interruzione a cortocircuito (lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di impulso nominale: | 6,2kV |
| Durabilità elettromeccanica: | ≥ 6000 |
| Terminali di connessione: | Terminali a vite / Terminali a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di fissaggio: | 2,0Nm |
| Installazione: | Su rastrelliera DIN simmetrica 35mm / Installazione su pannello |
| Normative | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura ambiente per il funzionamento | -5°C a +60°C |
| Temperatura ambiente per l’archiviazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 1P | Valutazione (In) | Curva B | Curva C | Curva D | 2 |
| 1A | TOMC5-63/1/B1 | TOMC5-63/1/C1 | TOMC5-63/1/D1 | |
| 3A | TOMC5-63/1/B3 | TOMC5-63/1/C3 | TOMC5-63/1/D3 | ||
| 5A | TOMC5-63/1/B5 | TOMC5-63/1/C5 | TOMC5-63/1/D5 | ||
| 6A | TOMC5-63/1/B6 | TOMC5-63/1/C6 | TOMC5-63/1/D6 | ||
| 10A | TOMC5-63/1/B10 | TOMC5-63/1/C10 | TOMC5-63/1/D10 | ||
| 16A | TOMC5-63/1/B16 | TOMC5-63/1/C16 | TOMC5-63/1/D16 | ||
| 20A | TOMC5-63/1/B20 | TOMC5-63/1/C20 | TOMC5-63/1/D20 | ||
| 25A | TOMC5-63/1/B25 | TOMC5-63/1/C25 | TOMC5-63/1/D25 | ||
| 32A | TOMC5-63/1/B32 | TOMC5-63/1/C32 | TOMC5-63/1/D32 | ||
| 40A | TOMC5-63/1/B40 | TOMC5-63/1/C40 | TOMC5-63/1/D40 | ||
| 50A | TOMC5-63/1/B50 | TOMC5-63/1/C50 | TOMC5-63/1/D50 | ||
| 63A | TOMC5-63/1/B63 | TOMC5-63/1/C63 | TOMC5-63/1/D63 | ||
