Description

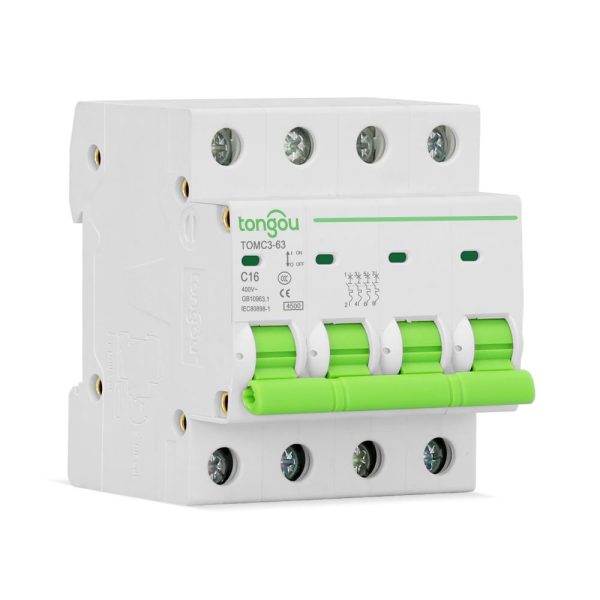

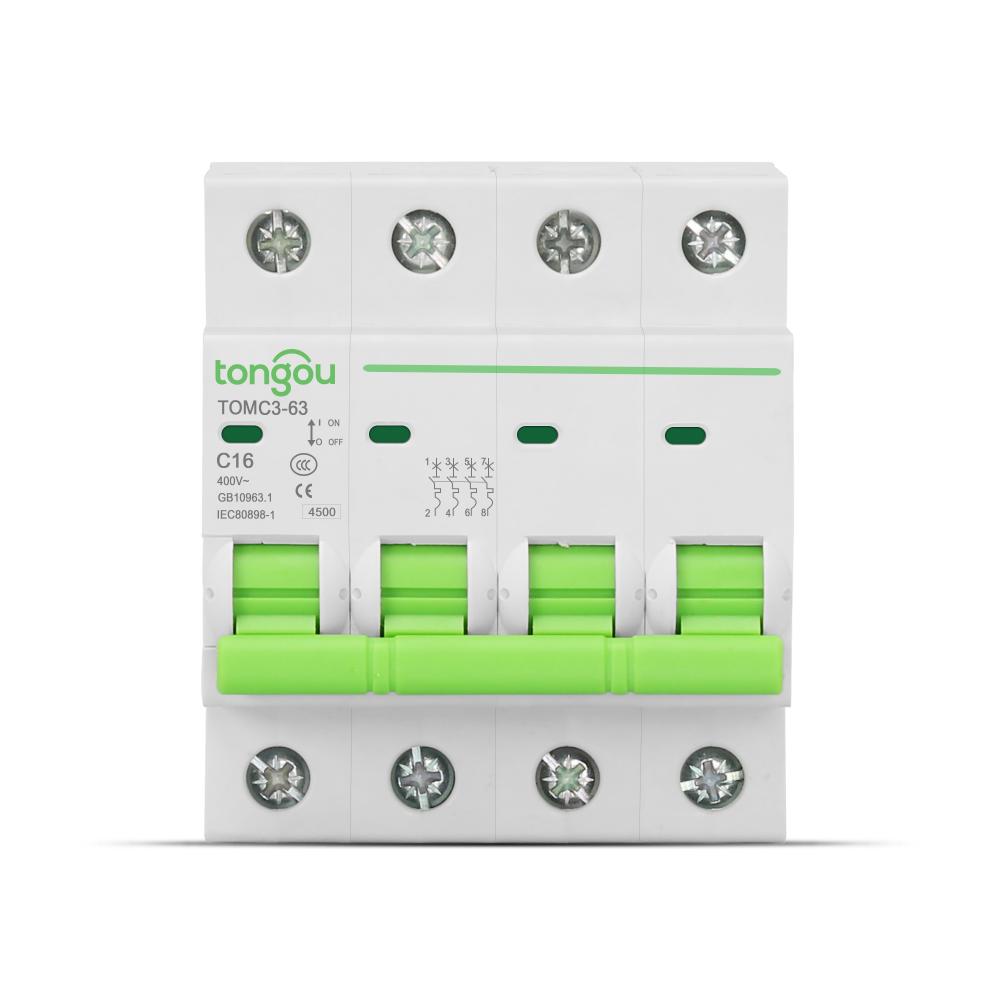

AC 4P 16A MCB
TOMC3-63 AC 4P 16A MCB fornisce una protezione indiretta al corpo dell’operatore in condizioni in cui le parti vive esposte devono essere collegate a un polo di terra appropriato.
Fornisce inoltre protezione contro il pericolo di incendio causato dalla corrente di difetto a terra a causa della funzione non funzionante del dispositivo di protezione da sovraccorrente.
AC 4P 16A MCB Consigli Speciali
1. Curve di scatto B, C, D.
2. Scegliere una curva di scatto appropriata e installarla correttamente. L’MCB scatta e interrompe il circuito protetto quando si verifica un difetto, fornendo così protezione da scossa elettrica.
3. Si consiglia di installare dispositivi speciali, come dispositivi di protezione da surriscossa, parafulmini, ecc., sulla linea a monte dell’MCB per prevenire la comparsa di potenziali surriscosse e correnti sul lato di alimentazione.
4. L’MCB è destinato all’uso non professionale da parte di personale non addestrato e senza manutenzione.
5. Per soddisfare le condizioni e le applicazioni sopra menzionate, un MCB con indicazione “ON-OFF” è considerato adatto per la funzione di isolamento.
| Nome del modello | TOMC3-63/4/C16 |
| Numero di poli: | 4 |
| Tensione nominale: | AC 110V 220V 400V |
| Corrente nominale (A): | 16 |
| Curva di scatto: | C |
| Capacità di interruzione a corto circuito nominale (Icn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di resistenza a impulsi nominale: | 6.2kV |
| Durabilità elettromeccanica: | ≥ 6000 |

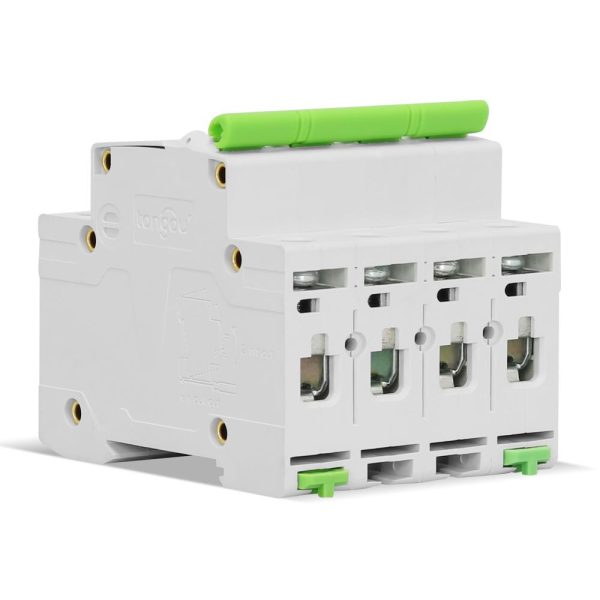

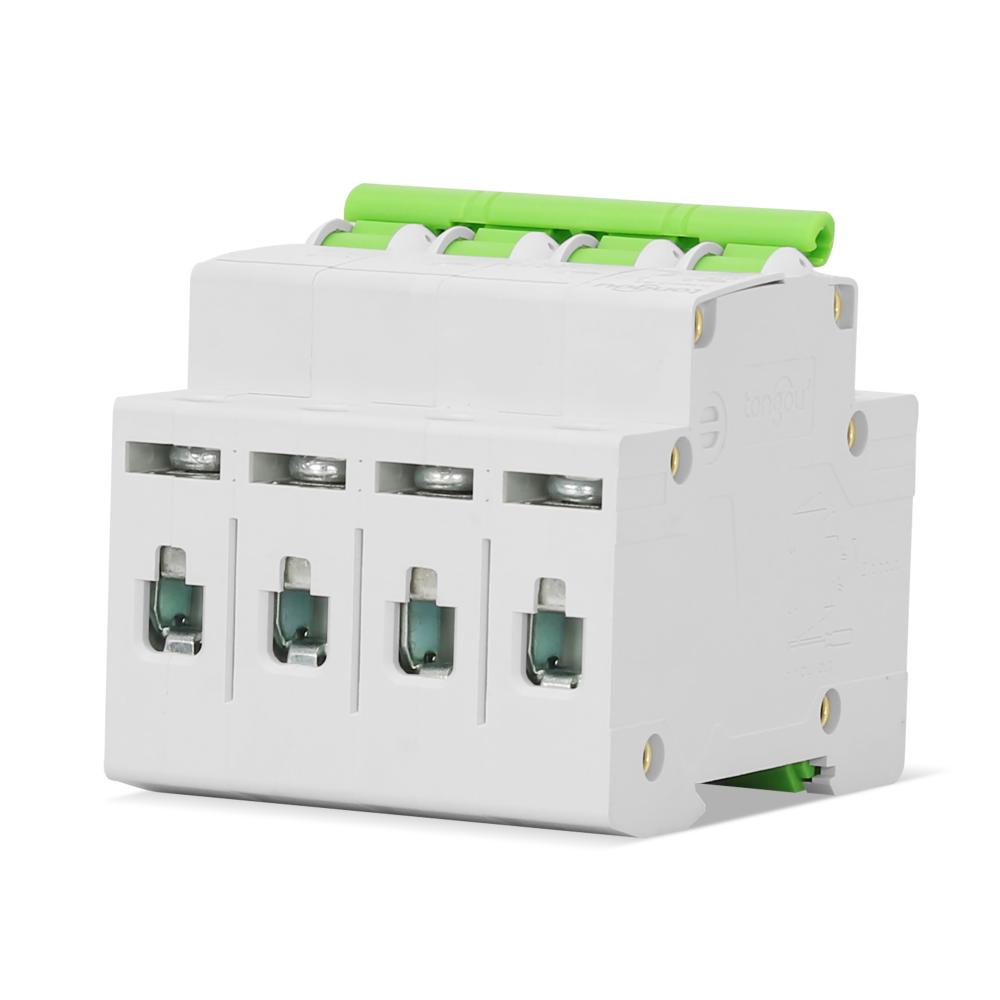

| Terminali di connessione: | Terminali a vite / Terminali a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di serraggio: | 2.0Nm |

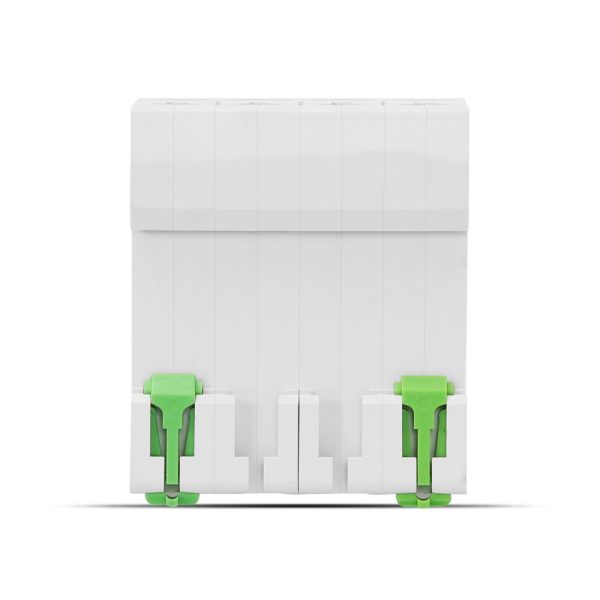

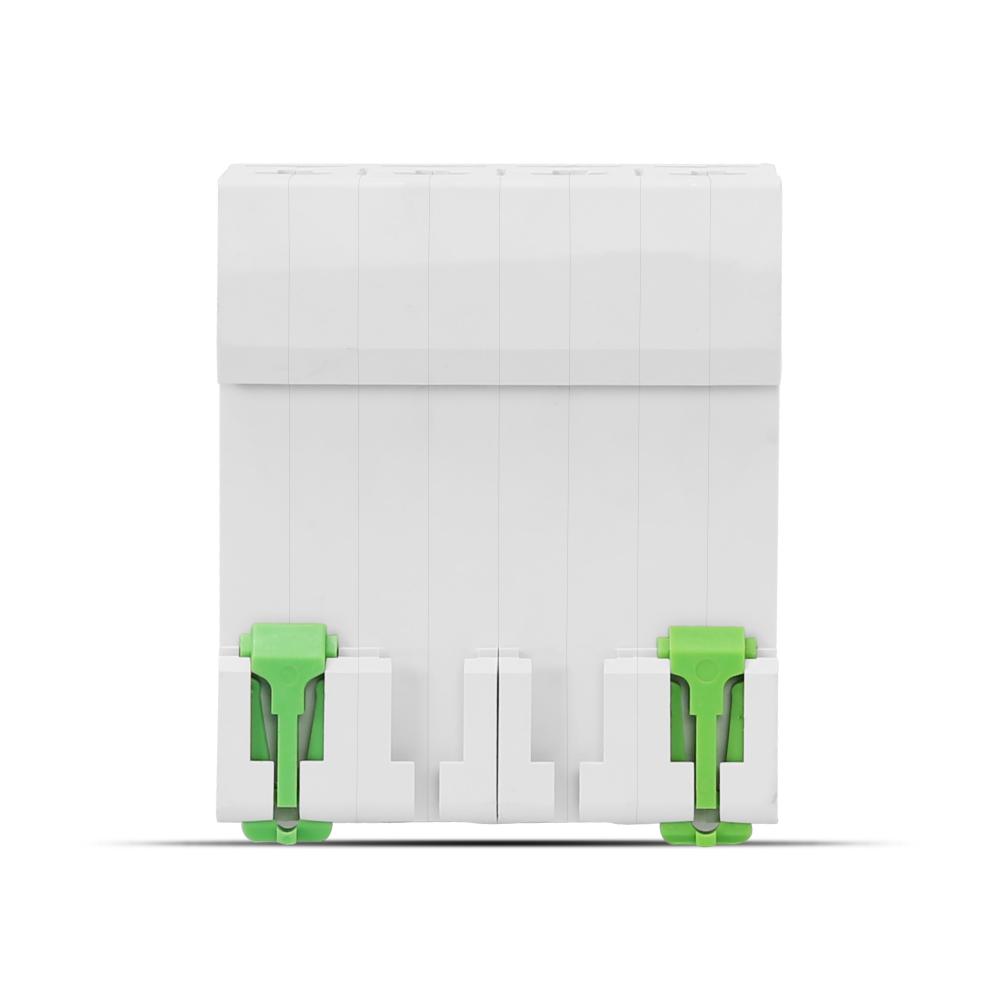

| Installazione: | Su rastrello DIN simmetrico 35mm / Installazione a pannello |
| Normative | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura ambiente per il funzionamento | -35°C a +70°C |
| Temperatura ambiente per l’archiviazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 4P | Valutazione (In) | Curva B | Curva C | Curva D | 8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
