Description
Descrizione

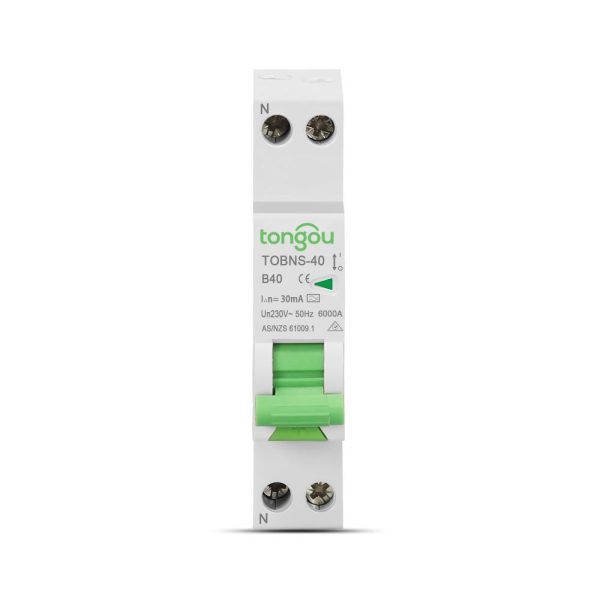

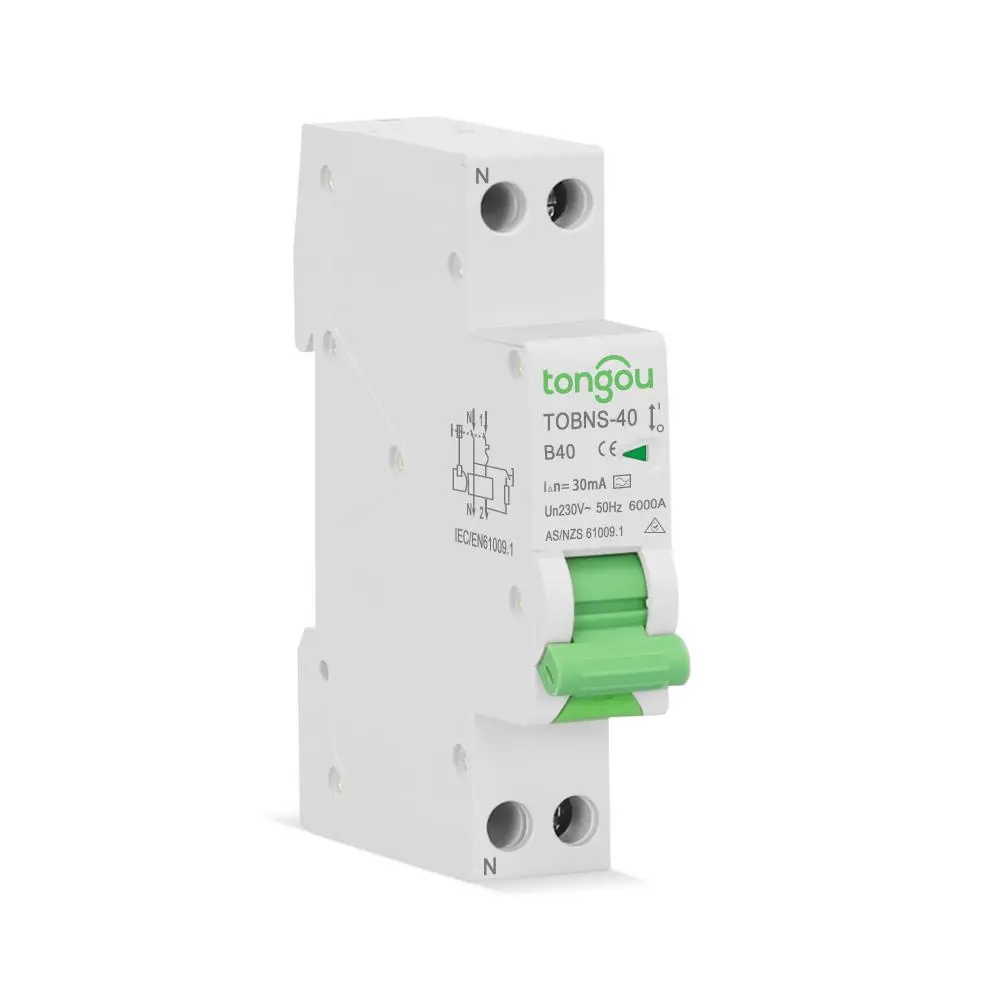

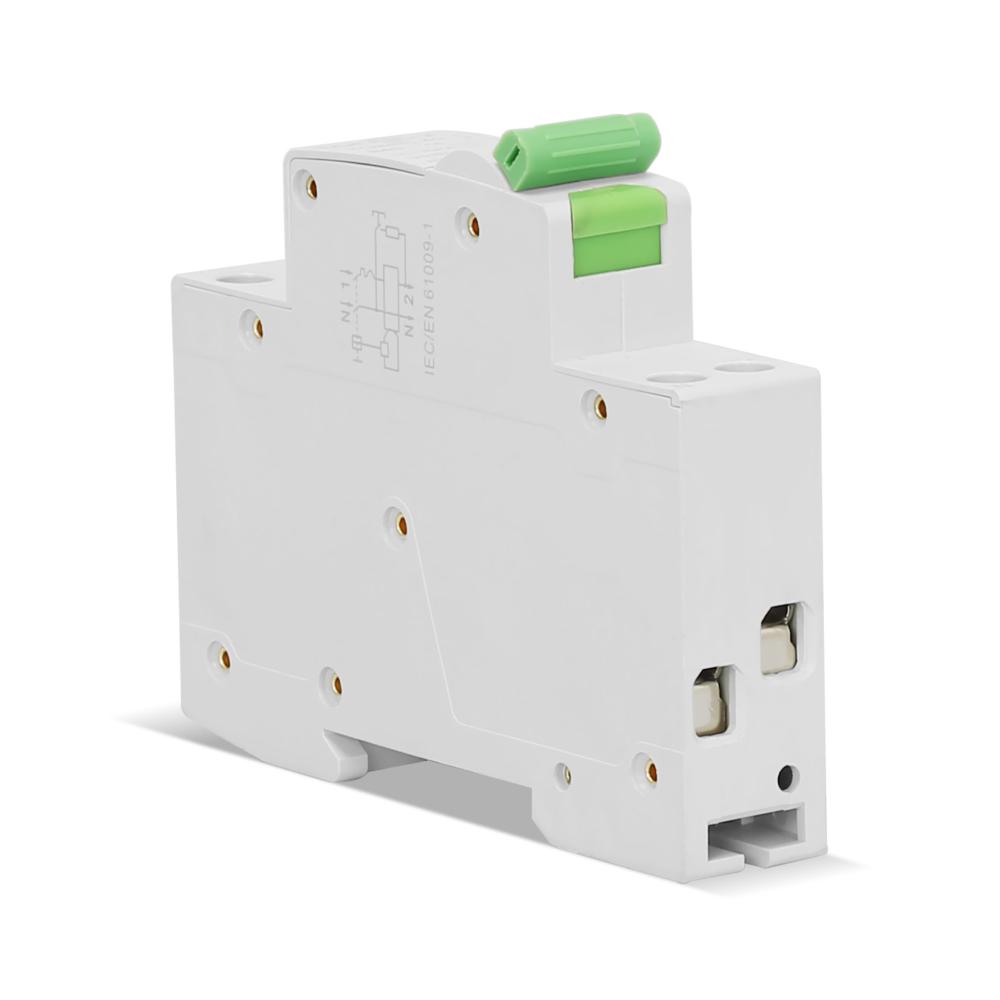

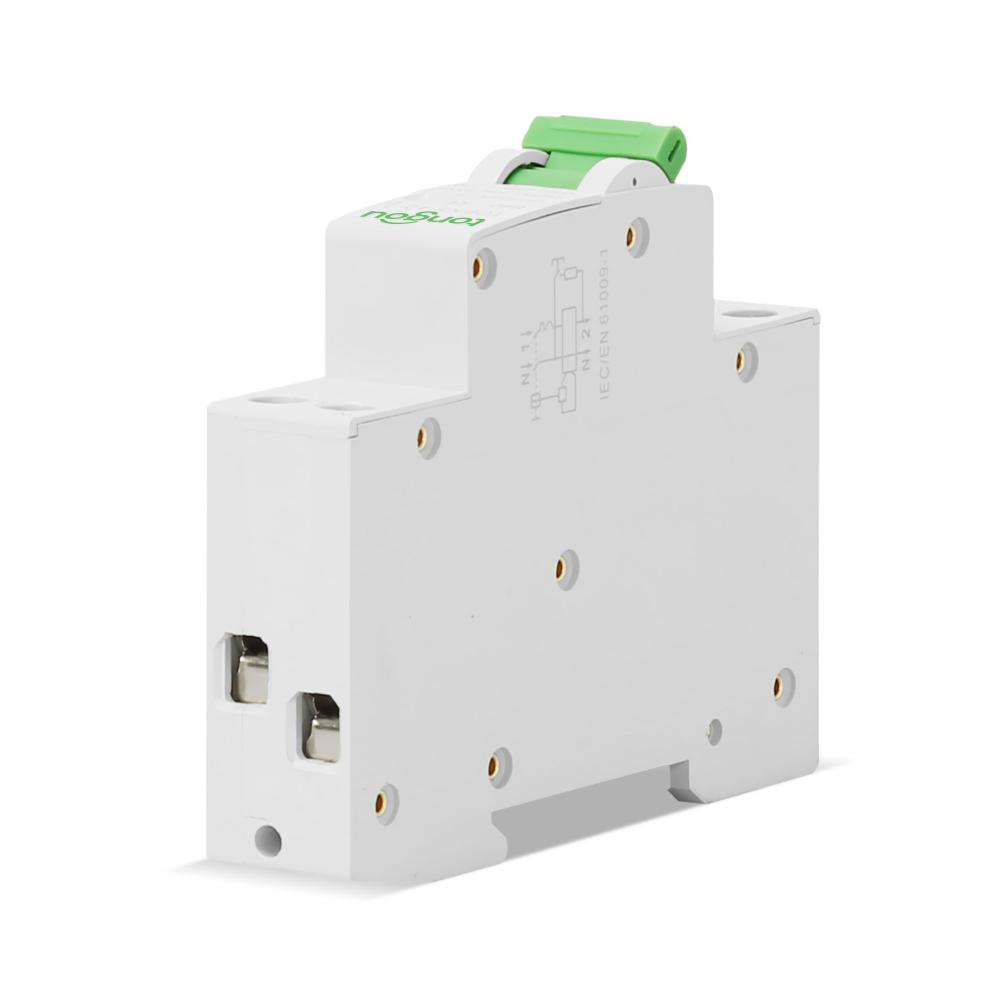

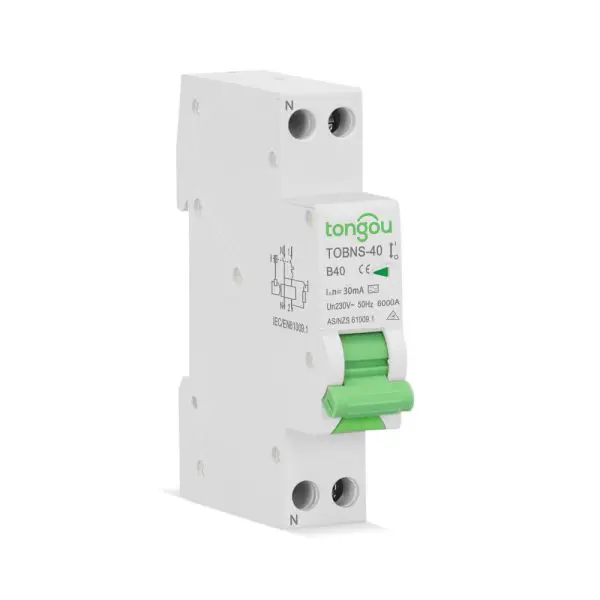

TOBNS-40 è adatto per circuiti con tensione nominale di 230V AC, frequenza di 50/60Hz e corrente nominale di 40Amp e inferiore.
Il principio di funzionamento dell’RCBO è quello di fornire una protezione indiretta per il corpo dell’operatore quando le parti live esposte devono essere connesse a un opportuno elettrodo di terra.
Inoltre, l’RCBO fornisce anche la protezione da sopraccorrente per i circuiti in abitazioni, aziende e altri dispositivi simili.
Contemporaneamente, può anche prevenire il potenziale rischio di incendio causato dalla corrente di difetto a terra quando il dispositivo di protezione da sopraccorrente non funziona.
Nota Speciale
1. L’RCBO è stato progettato appositamente per l’installazione domestica e altre applicazioni simili, operazioni non professionali e manutenzione nulla.
2. L’RCBO con sensibilità nominale fino a 30mA può essere utilizzato come dispositivo di protezione supplementare nel caso che un altro dispositivo di protezione non riesca a proteggere dagli elettroshock.
3. L’RCBO non può prevenire gli elettroshock causati dal contatto diretto tra due circuiti protetti o dalla corrente di fuga tra i due circuiti.
4. Si consiglia di installare dispositivi speciali, come protezioni da surriscossa, parafulmini, ecc. sulla linea a monte dell’RCBO per prevenire la comparsa di potenziali surriscosse e correnti sul lato di ingresso di alimentazione.
5. Il valore di protezione da sopraccorrente dell’RCBO è fisso e non vengono apportate ulteriori regolazioni.
| Nome del modello | TOBNS-40 |
| Applicazione del dispositivo | Distribuzione |
| Descrizione delle fasi | 1P+N |
| Numero di fasi protette | 2 |
| Tipo di rete | AC Tipo A |
| Capacità di interruzione | 6kA |
| Tensione operativa nominale | 110V, 196V/253V, 230V/240V, 380V/400V AC |
| Frequenza nominale | 50/60Hz |
| Corrente residua nominale di funzionamento |△(mA): | 10, 30, 100 |
| Tipo di controllo | Interruttore a leva |
| Codice della curva | B, C |
| Segnalazione locale | Indicazione ON/OFF |

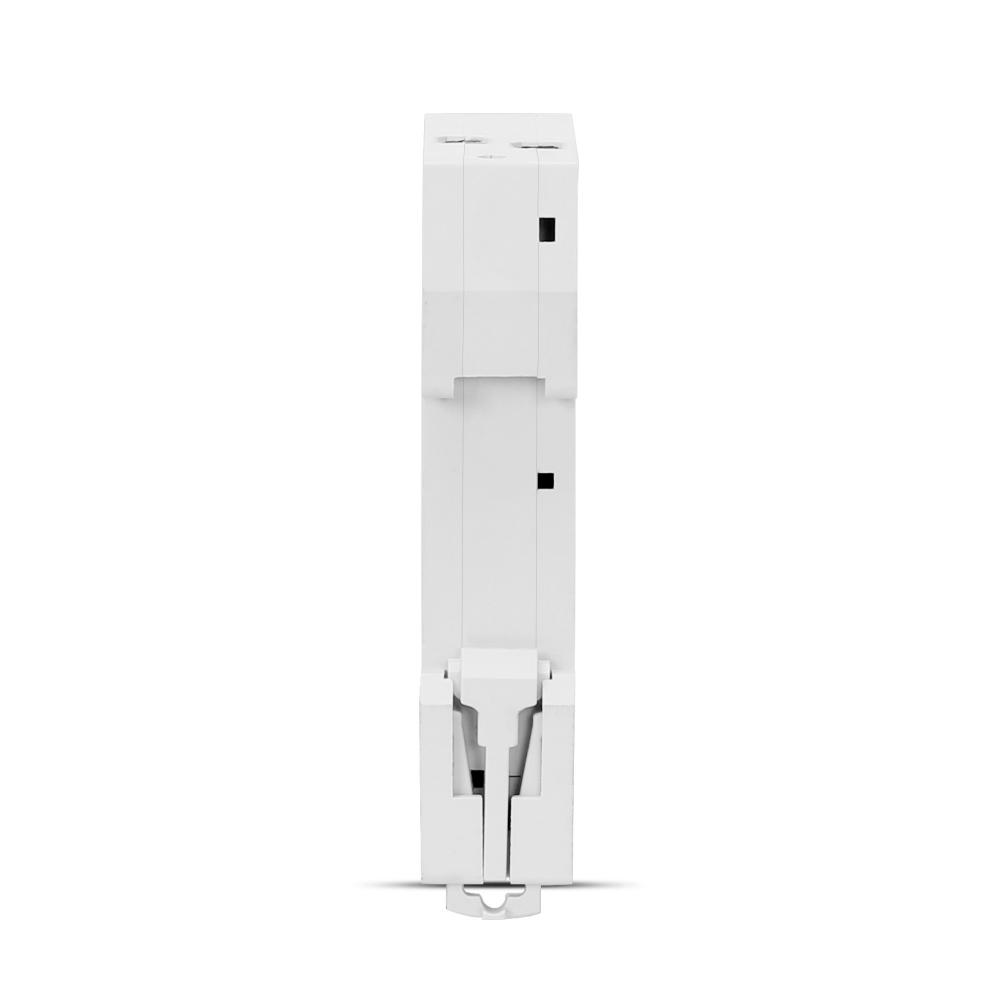

| Supporto di fissaggio | Rail DIN 35mm |
| Colore | Grigio |
| Durabilità elettromeccanica | ≥20.000 cicli |
| Normative | IEC 61009-1, EN61009, AS/NZS 61009-1 |
| Altitudine di funzionamento | 2000m |
| Temperatura dell’aria ambiente per il funzionamento | -5°C a +60°C |
| Temperatura dell’aria ambiente per la conservazione | -40°C a +85°C |
