Description
Descrizione

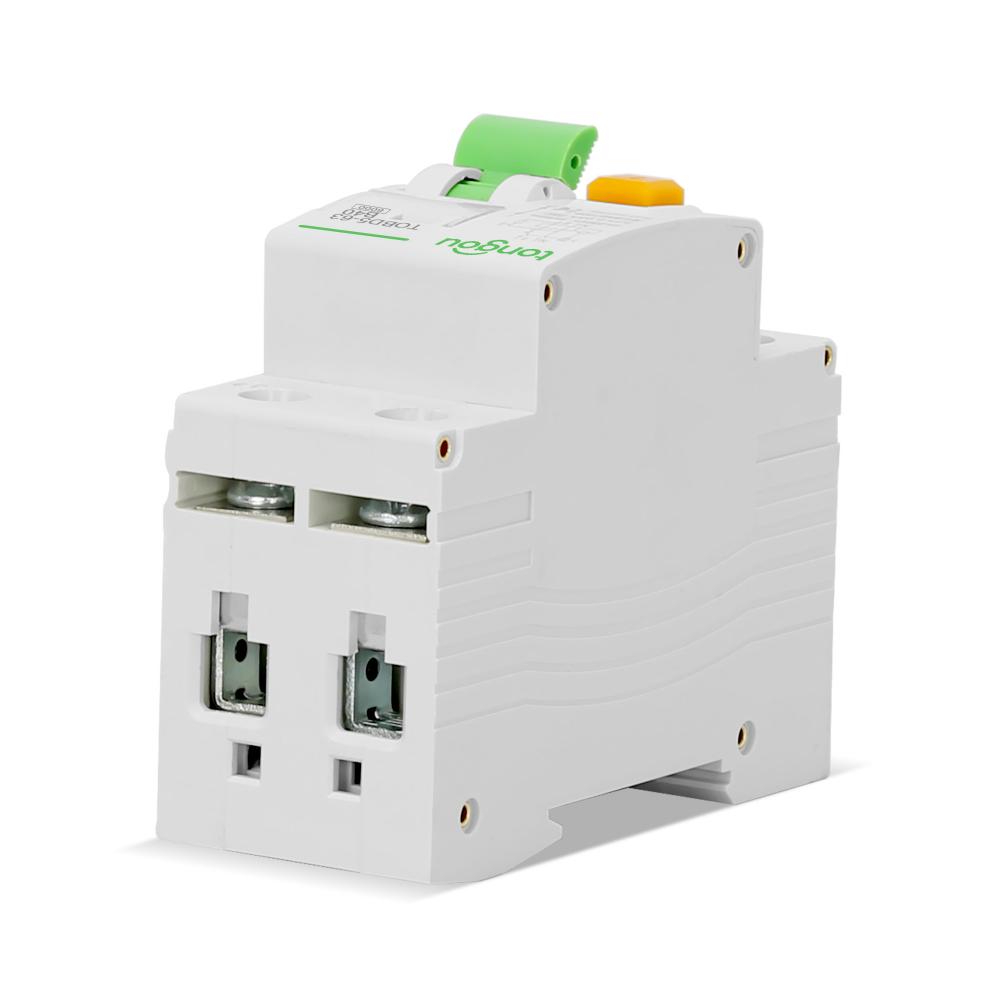

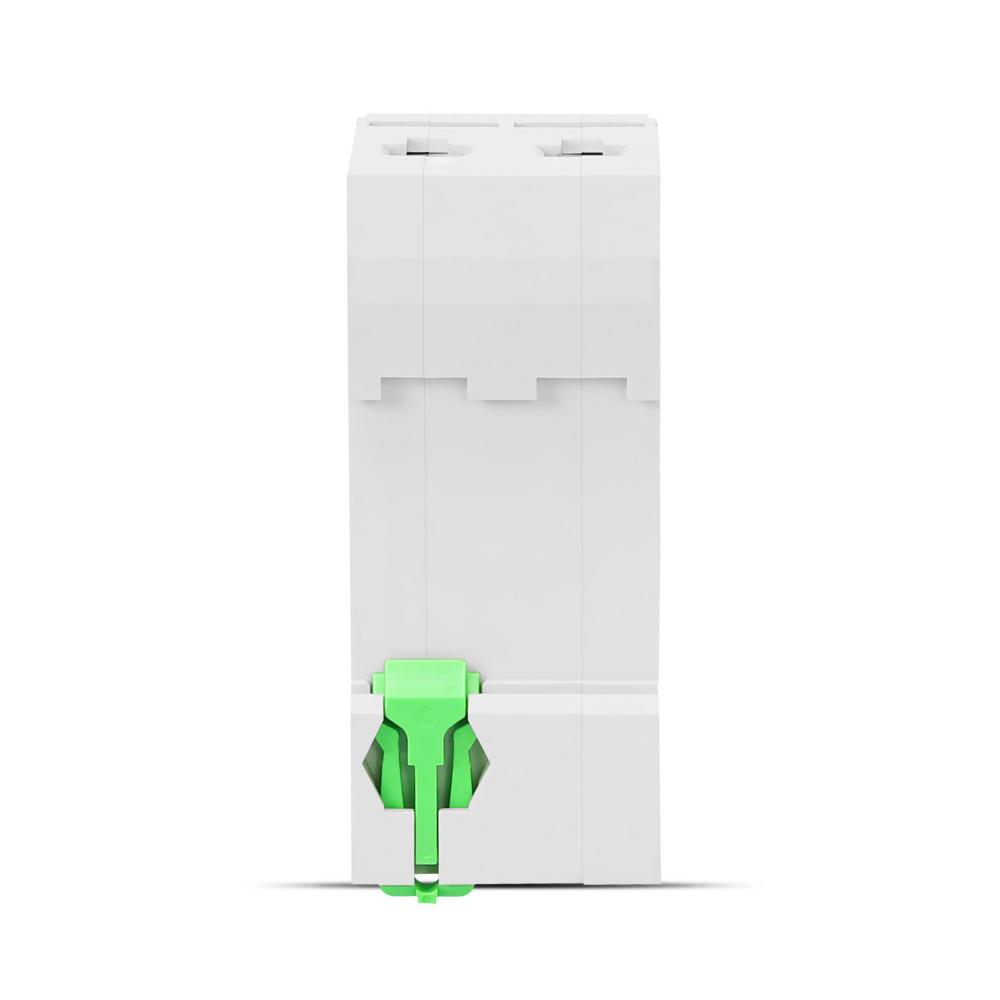

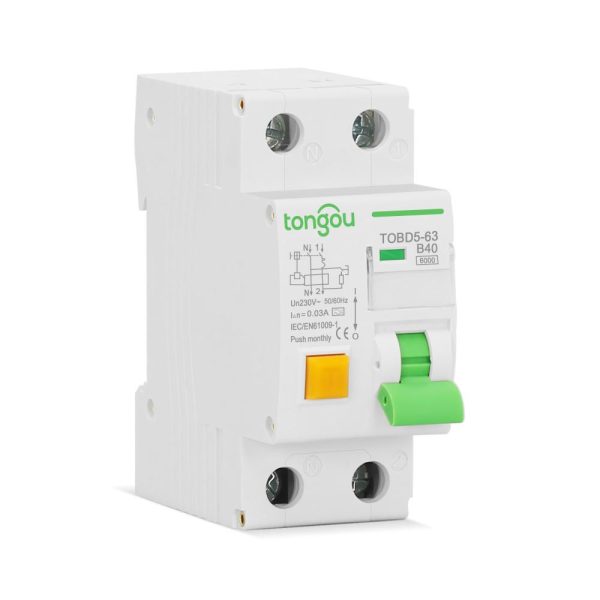

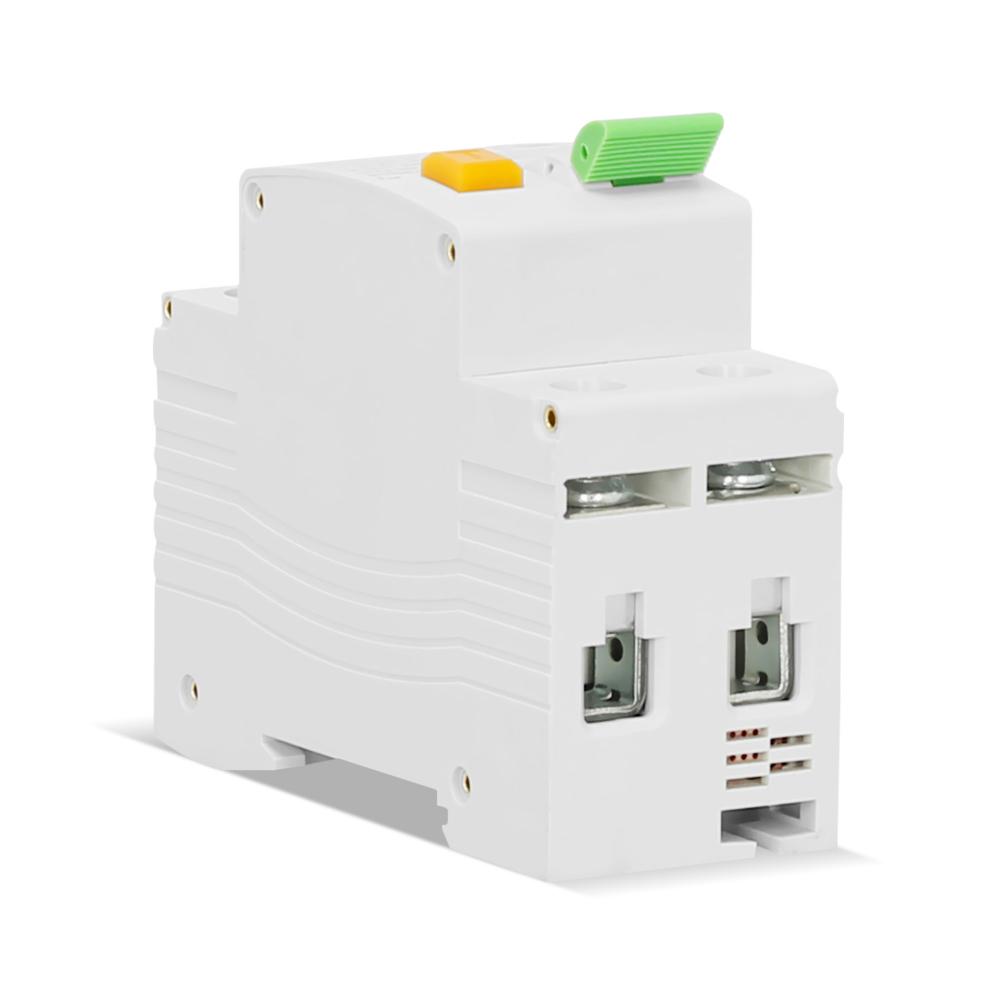

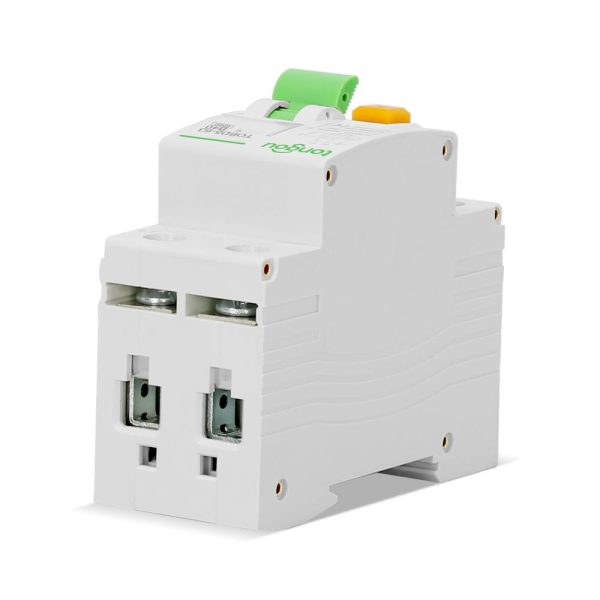

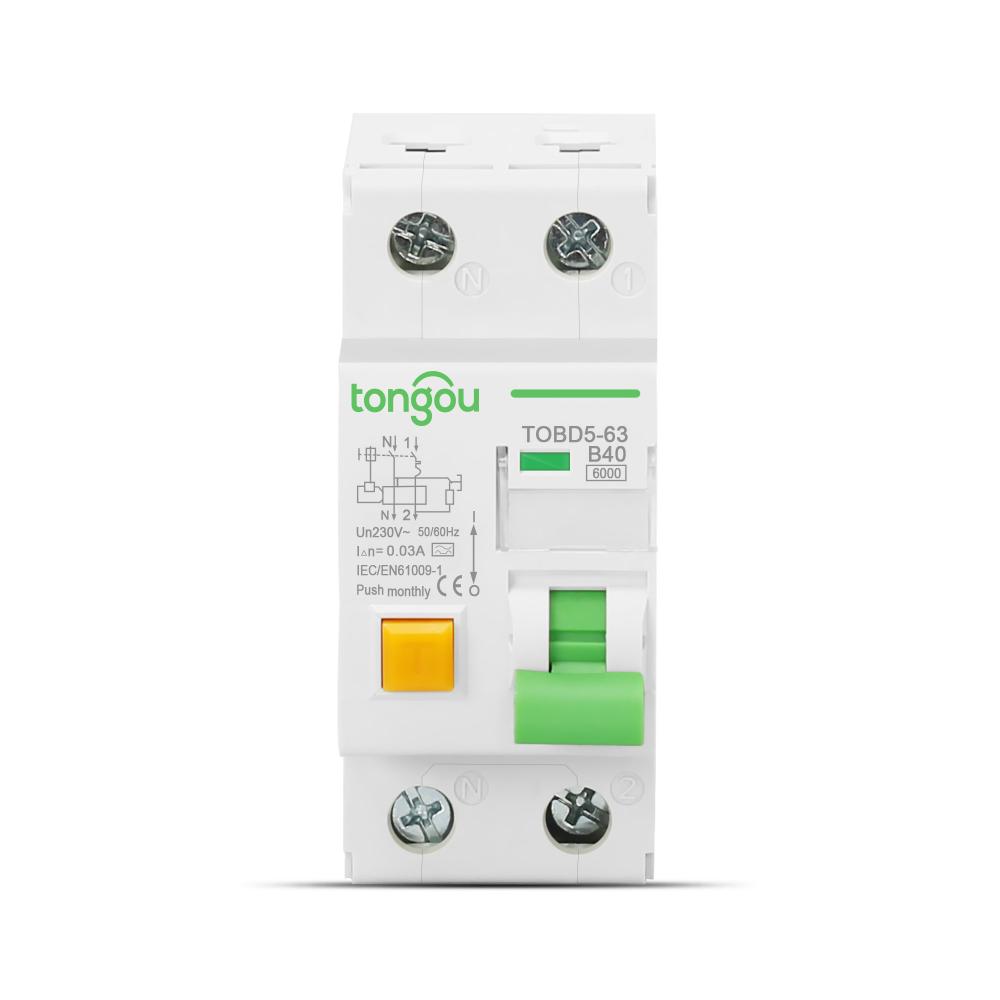

TOBD5-63 RCBO è adatto per circuiti con tensione nominale 230V AC, frequenza 50/60Hz e corrente nominale di 40Amp e inferiore.
L’RCBO fornisce protezione indiretta al corpo dell’operatore in situazioni in cui le parti vive esposte devono essere connesse a un elettrodo di terra appropriato.
L’RCBO fornisce inoltre protezione da sovraccorrente per i circuiti in abitazioni, installazioni commerciali e altre installazioni simili. Inoltre, prevede il rischio di incendio potenziale causato dalla corrente di guasto a terra in caso di malfunzionamento del dispositivo di protezione da sovraccorrente.
Nota Speciale
1. L’RCBO con sensibilità nominale fino a 30mA può essere utilizzato come dispositivo di protezione ausiliario in caso di malfunzionamento di un altro dispositivo di protezione contro le scosse elettriche.
2. L’RCBO è progettato appositamente per l’installazione domestica e altre applicazioni simili, operazioni non professionali e manutenzione nulla.
3. L’RCBO non può prevenire le scosse elettriche causate da contatto diretto tra due circuiti protetti o corrente di fuga tra i due circuiti.
4. Si consiglia di installare attrezzature speciali come protezioni da surriscossa e parafulmini sulla linea a monte dell’RCBO per prevenire l’apparizione di possibili surriscosse e correnti all’ingresso di alimentazione.
5. Il valore di protezione da sovraccorrente dell’RCBO è fisso e non è soggetto a ulteriori regolamenti.
| Nome modello | TOBD5-63 |
| Applicazione dispositivo | Distribuzione |
| Descrizione dei poli | 1P+N |
| Numero di poli protetti | 2 |
| Tipo di rete | AC Tipo A |
| Capacità di interruzione | 6kA |
| Tensione operativa nominale | 110V, 196V/253V, 230V/240V, 380V/400V AC |
| Frequenza nominale | 50/60Hz |
| Corrente residua nominale di funzionamento |△(mA): | 10, 30, 100 |
| Tipo di controllo | Interruttore a leva |
| Codice curva | B, C |
| Segnalazione locale | Indicazione ON/OFF |
| Supporto di montaggio | Rastrello DIN 35mm |
| Colore | Grigio |
| Durata elettromeccanica | ≥20.000 cicli |
| Normative | IEC 61009-1, EN61009, AS/NZS 61009-1 |
| Altitudine di funzionamento | 2000m |
| Temperatura ambiente per il funzionamento | -5°C a +60°C |
| Temperatura ambiente per l’archiviazione | -40°C a +85°C |
