Description

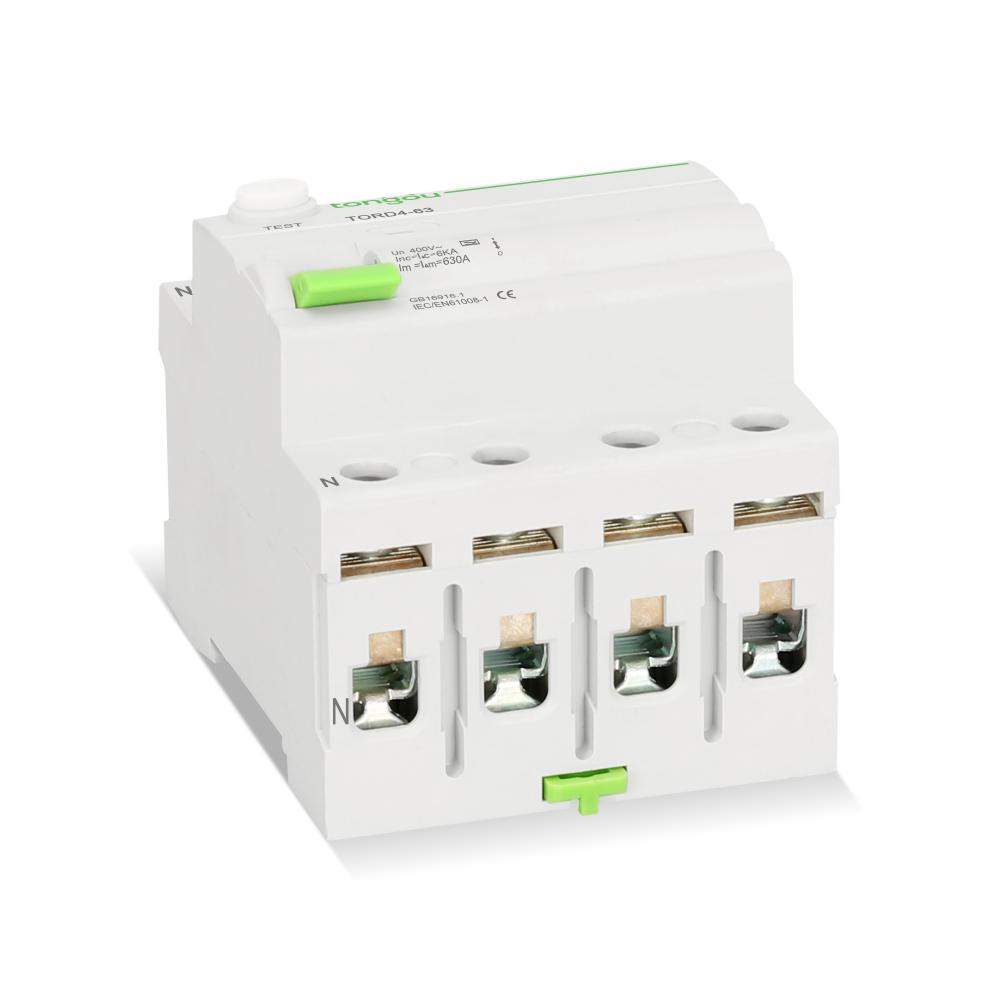

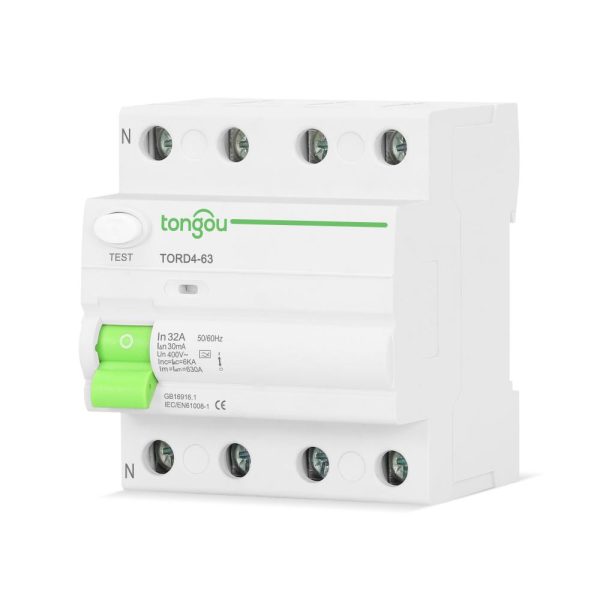

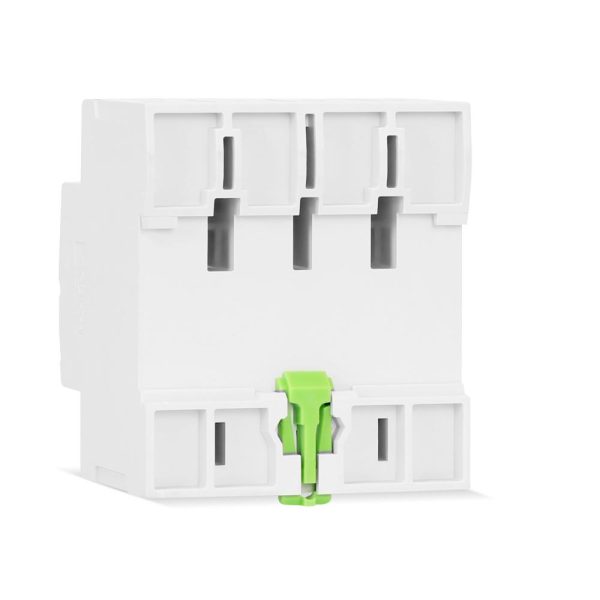

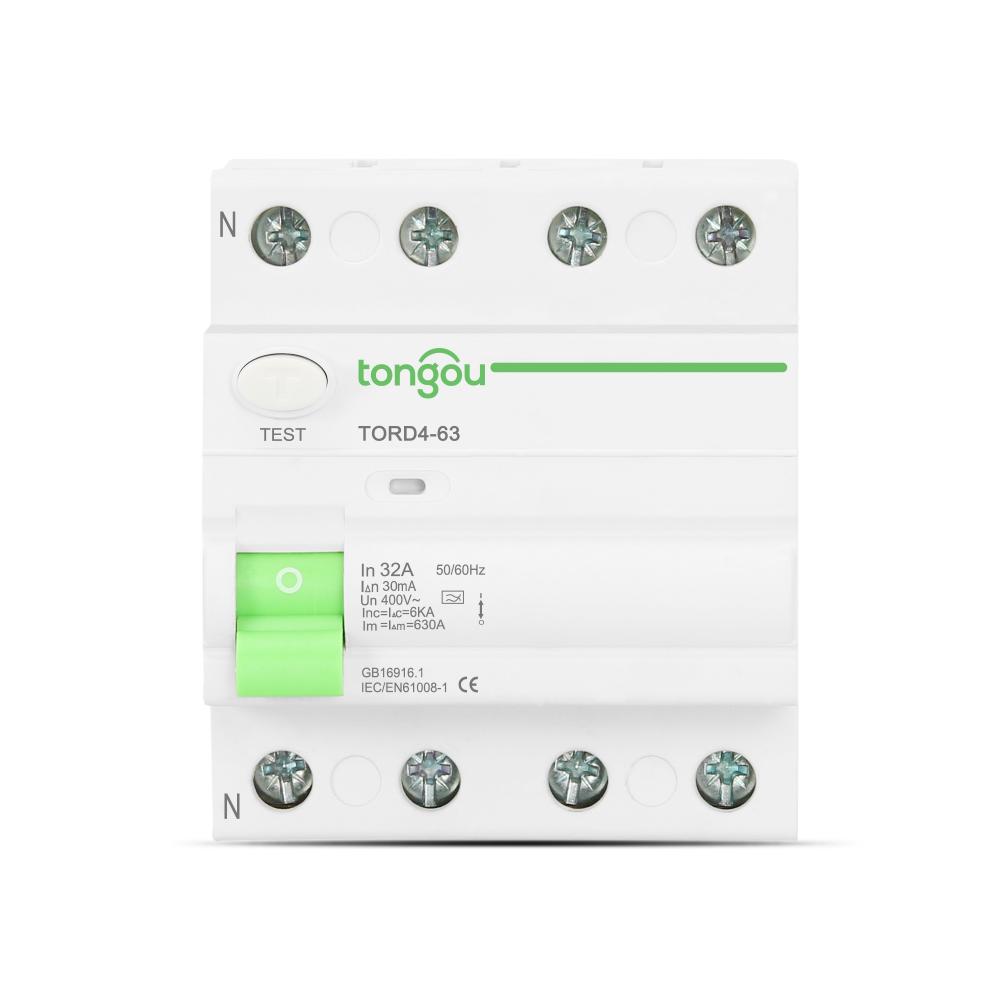

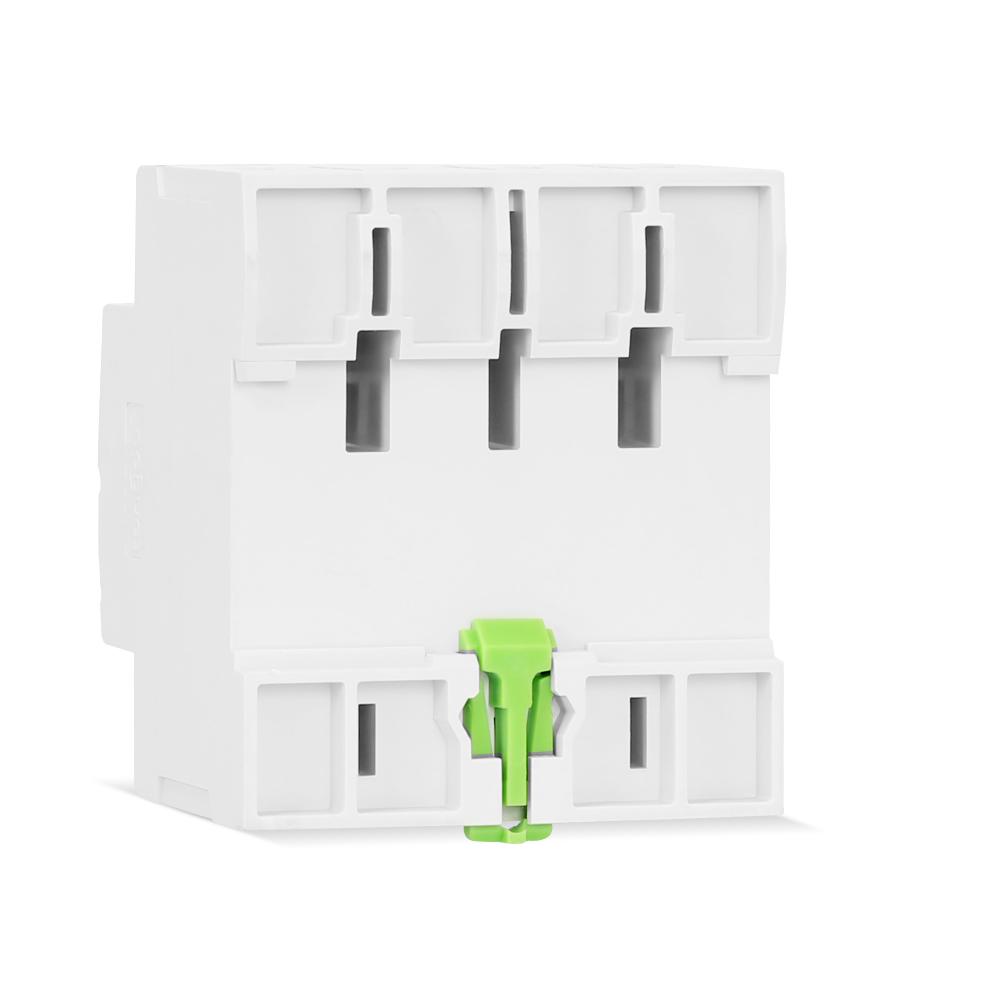

L’RCCB (Interruttore Differenziale con Corrente Residua) Trifase è adatto per circuiti elettrici con una tensione nominale di 230/400V AC, frequenza di 50/60Hz e corrente nominale fino a 125Amp.
L’RCCB Trifase offre una protezione indiretta per il corpo dell’operatore quando si espongono parti live, che devono essere connesse a un elettrodo di terra appropriato.
Inoltre, l’RCCB Trifase fornisce anche protezione contro i rischi di incendio causati da correnti di guasto a terra dovute al malfunzionamento dei dispositivi di protezione da sovracorrente.
Può ridurre efficacemente i rischi nascosti dei circuiti elettrici ed è un dispositivo di protezione indispensabile sia nelle abitazioni che negli impianti industriali.
Suggerimenti Speciali per l’RCCB Trifase:
1. L’RCCB con una sensibilità nominale fino a 30mA può essere utilizzato come dispositivo di protezione ausiliario in caso di malfunzionamento di altri dispositivi di protezione contro le scosse elettriche.
2. Si raccomanda di installare dispositivi particolari come dispositivi di protezione da surriscossa, limitatori di surriscossa ecc. sulla linea a monte dell’RCCB come precauzione contro eventuali surriscosse di tensione e corrente sul lato di alimentazione.
3. L’RCCB offre protezione contro le scosse elettriche causate da contatti diretti tra le linee protette o da correnti di fuga tra queste due linee.
4. L’RCCB è progettato per l’installazione domestica e altre applicazioni simili, è operativo da parte di personale non professionista e non richiede manutenzione.
5. Soddisfacenti le condizioni e le applicazioni menzionate sopra, l’RCCB con dispositivo di indicazione “ON-OFF” è considerato adatto per la funzione di isolamento.
| Nome del modello | TORD4-63 |
| Modello | Tipo elettromagnetico |
| Caratteristica della corrente residua: | AC |
| Numero di poli: | 2P, 4P |
| Capacità di accensione e interruzione nominale | 630A |
| Corrente nominale（A） | 16, 25, 32, 40, 63, 80 |
| Tensione nominale | 220V/380V |
| Frequenza nominale | 50/60Hz |
| Corrente residua di funzionamento nominale |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corrente residua non di funzionamento nominale |△ no: | 0.5|△ n |
| Corrente di corto circuito condizionata nominale inc: | 6kA |
| Corrente residua di corto circuito condizionata |△c: | 6kA |
| Durata dello scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente di scatto residua: | 0.5||△n~|△n |
| Durata elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | Conduttore rigido 25mm² |
| Terminali di connessione | Terminali a vite Terminali a colonna con pinza |
| Coppia di fissaggio | 2.0 Nm |
| Installazione | su rail DIN simmetrico 35mm Installazione a pannello |
| Tipo Prodotto | AC | Moduli da 9 mm di larghezza | |||||
| 4P | Sensibilità | 10mA | 30mA | 100mA | 300mA | 500mA | |
Rating
| 25A | TORD4-63/4/25/003 | – | TORD4-63/4/25/03 | TORD4-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/4/40/03 | TORD4-63/4/40/05 | |||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63/4/80/01 | TORD4-63/4/80/03 | TORD4-63/4/80/05 | |||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | – | |||
| Tensione nominale (Ue) | 4P | 400-415V | |||||
| Frequenza di funzionamento | 50/60Hz |
