Description

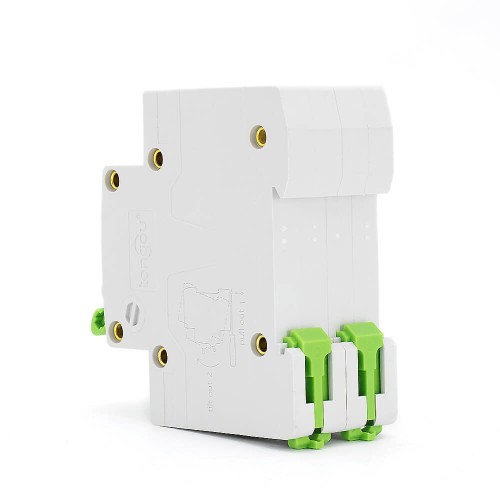

TOMC5-63 2P 63A MCB
È un interruttore elettrico operato automaticamente progettato per proteggere un circuito elettrico danni causati da corrente eccessiva, tipicamente causata da un sovraffardamento o cortocircuito. La sua funzione principale è quella di interrompere il flusso di corrente dopo che un difetto è stato rilevato.
Consigli Speciali per il 63A MCB
1. L’MCB è per l’uso non professionale da parte di persone non addestrate e non richiede manutenzione.
2. Scegliere una curva di trip appropriata e installarla correttamente, l’MCB si interromperà e chiuderà il suo circuito protetto quando si verifica un difetto, fornendo così protezione dagli elettroshock.
3. Si raccomanda di installare particolari dispositivi come dispositivi di protezione da surriscossa, parafulmini, ecc. sulla linea a monte dell’MCB come precauzione contro potenziali surriscosse e correnti sul lato di ingresso di alimentazione.
4. Soddisfacenti le condizioni e le applicazioni menzionate sopra, l’MCB con dispositivo di indicazione “ACC-SPENTO” è considerato adatto per la funzione di isolamento.
5. Curve di trip B, C, D (vedi grafica 1):
| Nome del modello | TOMC5-63/2/C63 |
| Numero di poli: | 2 |
| Tensione nominale: | AC 110V 220V |
| Corrente nominale(A): | 63 |
| Curva di trip: | C |
| Capacità di cortocircuito nominale(lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di impulso nominale: | 6.2kV |
| Durata elettromeccanica: | ≥ 6000 |
| Terminali di connessione: | Terminali a vite / Terminali a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di fissaggio: | 2.0Nm |
| Installazione: | Su rail DIN simmetrico 35mm / Montaggio su pannello |
| Normative | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura dell’aria ambiente per il funzionamento | -5°C a +60°C |
| Temperatura dell’aria ambiente per la conservazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 2P | Valutazione (In) | B Curva | C Curva | D Curva |
4 |
 | 1A | TOMC5-63/2/B1 | TOMC5-63/2/C1 | TOMC5-63/2/D1 | |
| 3A | TOMC5-63/2/B3 | TOMC5-63/2/C3 | TOMC5-63/2/D3 | ||
| 5A | TOMC5-63/2/B5 | TOMC5-63/2/C5 | TOMC5-63/2/D5 | ||
| 6A | TOMC5-63/2/B6 | TOMC5-63/2/C6 | TOMC5-63/2/D6 | ||
| 10A | TOMC5-63/2/B10 | TOMC5-63/2/C10 | TOMC5-63/2/D10 | ||
| 16A | TOMC5-63/2/B16 | TOMC5-63/2/C16 | TOMC5-63/2/D16 | ||
| 20A | TOMC5-63/2/B20 | TOMC5-63/2/C20 | TOMC5-63/2/D20 | ||
| 25A | TOMC5-63/2/B25 | TOMC5-63/2/C25 | TOMC5-63/2/D25 | ||
| 32A | TOMC5-63/2/B32 | TOMC5-63/2/C32 | TOMC5-63/2/D32 | ||
| 40A | TOMC5-63/2/B40 | TOMC5-63/2/C40 | TOMC5-63/2/D40 | ||
| 50A | TOMC5-63/2/B50 | TOMC5-63/2/C50 | TOMC5-63/2/D50 | ||
| 63A | TOMC5-63/2/B63 | TOMC5-63/2/C63 | TOMC5-63/2/D63 | ||
