Description

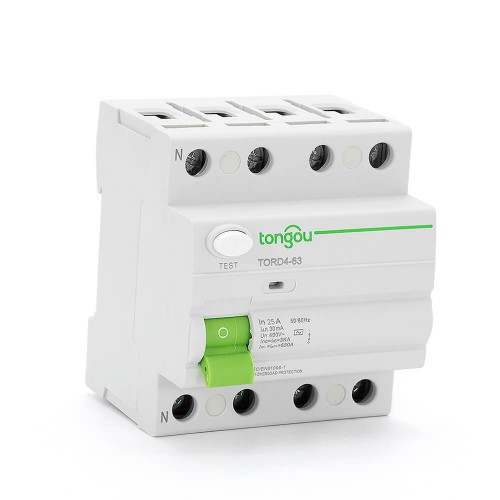

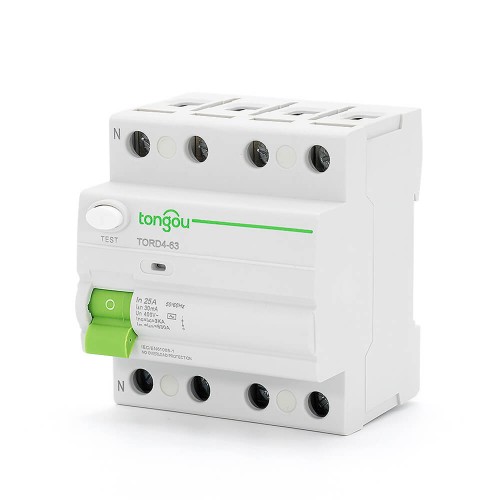

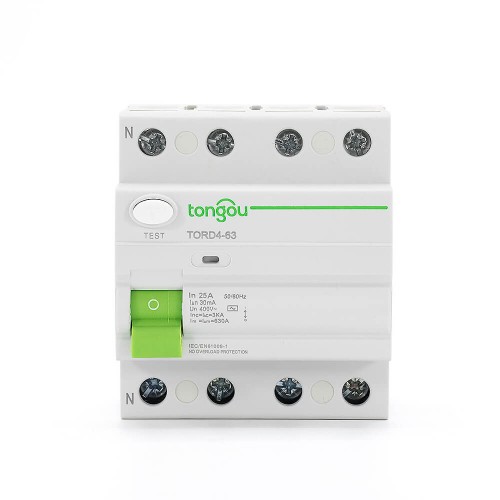

L’RCCB (Interruttore Differenziale con Corrente Residua) da 25A è adatto per circuiti elettrici con una tensione nominale di 230/400V AC, frequenza di 50/60Hz e corrente nominale fino a 125Amp.
L’RCCB fornisce una protezione indiretta per il corpo dell’operatore quando si espongono parti live, che devono essere connesse a un elettrodo di terra appropriato.
Suggerimenti Speciali per l’RCCB 25A:
1. L’RCCB con una sensibilità nominale di 30mA può essere utilizzato come dispositivo di protezione ausiliario per evitare il mancato funzionamento di altri dispositivi di protezione.
2. L’RCCB è progettato per l’installazione domestica e altre applicazioni simili, è operativo da parte di personale non professionista e non richiede manutenzione.
3. L’RCCB fornisce anche protezione contro i rischi di incendio causati da correnti di guasto a terra dovute al malfunzionamento dei dispositivi di protezione da sovracorrente.
5. Soddisfacenti le condizioni e le applicazioni menzionate sopra, l’RCCB con dispositivo di indicazione “ON-OFF” è considerato adatto per la funzione di isolamento.
| Nome del modello | TORD4-63 |
| Modello | Tipo elettromagnetico |
| Caratteristica della corrente residua: | AC |
| Numero di poli: | 2P, 4P |
| Capacità di accensione e interruzione nominale | 630A |
| Corrente nominale（A） | 16, 25, 32, 40, 63, 80 |
| Tensione nominale | 220V/380V |
| Frequenza nominale | 50/60Hz |
| Corrente residua di funzionamento nominale |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corrente residua non di funzionamento nominale |△ no: | 0.5|△ n |
| Corrente di corto circuito condizionata nominale inc: | 6kA |
| Corrente residua di corto circuito condizionata |△c: | 6kA |
| Durata dello scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente di scatto residua: | 0.5||△n~|△n |
| Durata elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | Conduttore rigido 25mm² |

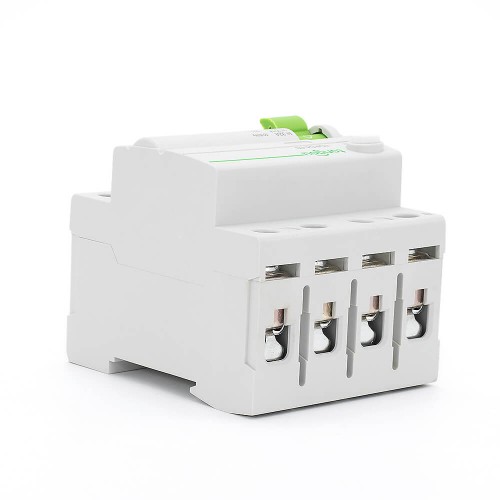

| Terminali di connessione | Terminali a vite Terminali a colonna con pinza |
| Coppia di fissaggio | 2.0 Nm |
| Installazione | su rail DIN simmetrico 35mm Installazione a pannello |
| Tipo Prodotto | AC | Moduli da 9 mm di larghezza | |||||
| 4P | Sensibilità | 10mA | 30mA | 100mA | 300mA | 500mA | |
Valutazione
| 25A | TORD4-63/4/25/003 | – | TORD4-63/4/25/03 | TORD4-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/4/40/03 | TORD4-63/4/40/05 | |||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63/4/80/01 | TORD4-63/4/80/03 | TORD4-63/4/80/05 | |||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | – | |||
| Tensione nominale (Ue) | 4P | 400-415V | |||||
| Frequenza di funzionamento | 50/60Hz |
