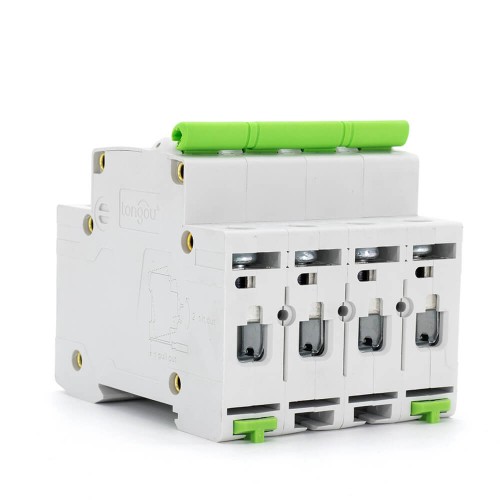

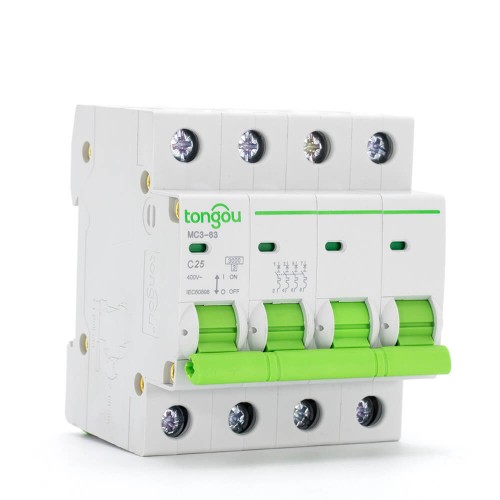

AC 4P 25A Interruttore Differenziale MCB
L’Interruttore Differenziale AC 4P 25A TOMC3-63 MCB dispone di due meccanismi di scatto differenti: il meccanismo di scatto termico ritardato per la protezione da sovraccarico e il meccanismo di scatto elettromeccanico per la protezione da cortocircuito.
Essi hanno caratteristiche di curva C e una configurazione a quattro poli, con capacità di interruzione fino a 3kA a 110/220 V AC e correnti nominali fino a 25 A.
4P 25A Interruttore Differenziale Consigli Speciali
1. L’MCB è destinato all’uso non professionale da parte di personale non addestrato e non richiede manutenzione.
2. Soddisfacendo le condizioni e le applicazioni menzionate sopra, un MCB con dispositivo indicatore “ON-OFF” è considerato adatto per la funzione di isolamento.
3. Scegliendo la curva di scatto appropriata e installandola correttamente, l’MCB scatta e interrompe il circuito protetto in caso di difetto, fornendo così protezione da scossa elettrica.
4. Curve di scatto B, C, D.
| Nome del modello | TOMC3-63/4/C25 |
| Numero di poli: | 4 |
| Tensione nominale: | AC 110V 220V 400V |
| Corrente nominale (A): | 25 |
| Curva di scatto: | C |
| Capacità di interruzione a corto circuito nominale (Icn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di resistenza a impulsi nominale: | 6.2kV |
| Durabilità elettromeccanica: | ≥ 6000 |
| Terminali di connessione: | Terminali a vite / Terminali a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di serraggio: | 2.0Nm |
| Installazione: | Su rastrello DIN simmetrico 35mm / Installazione a pannello |
| Normative | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura ambiente per il funzionamento | -35°C a +70°C |
| Temperatura ambiente per l’archiviazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 4P | Valutazione (In) | Curva B | Curva C | Curva D | 8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
