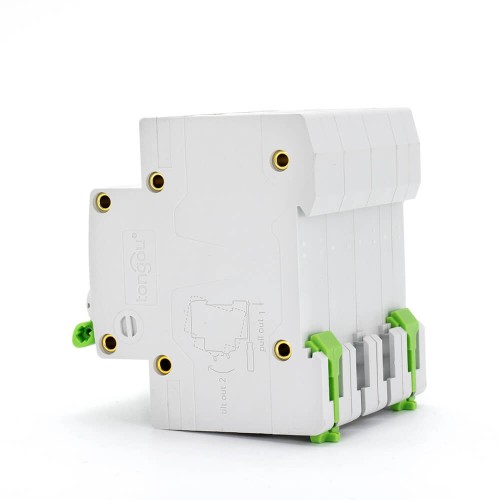

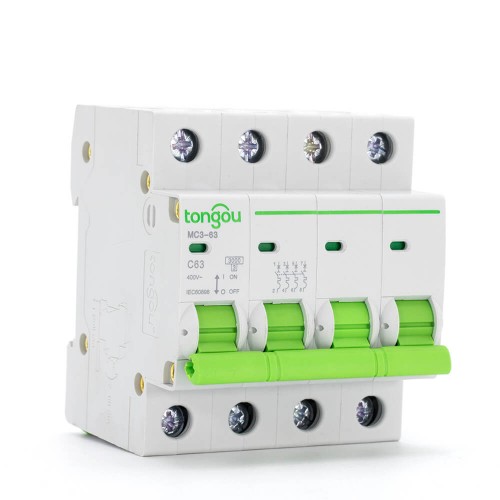

3KA 110V 220V Curva C 4P 63A MCB Mini Interruttore Differenziale
L’Interruttore Differenziale AC 4P 63A MCB TOMC3-63 ha un aspetto elegante; il coperchio e le maniglie curvilinei rendono l’operazione comoda con una finestra di indicazione della posizione del contatto.
L’MCB AC 4P 63A è progettato con un coperchio trasparente per l’etichetta. Quando si verifica un sovraccarico, per proteggere il circuito, la maniglia dell’MCB scatta e rimane nella posizione centrale, il che può consentire una soluzione rapida per il circuito difettoso.
La maniglia non può rimanere in questa posizione durante l’operazione manuale. La maniglia dell’MCB può essere bloccata nella posizione “ON” o “OFF” per evitare operazioni non necessarie del prodotto.
4P 63A MCB Consigli Speciali
1. L’MCB è destinato all’uso non professionale da parte di personale non addestrato e non richiede manutenzione.
2. Si consiglia di installare dispositivi speciali, come dispositivi di protezione da surriscossa, parafulmini, ecc., sulla linea a monte dell’MCB per prevenire la comparsa di potenziali surriscosse e correnti sul lato di alimentazione.
3. Curve di scatto B, C, D.
4. Scegliendo la curva di scatto appropriata e installandola correttamente, l’MCB scatta e interrompe il circuito protetto in caso di difetto, fornendo così protezione da scossa elettrica.
5. Per soddisfare le condizioni e le applicazioni sopra menzionate, un MCB con dispositivo indicatore “ON-OFF” è considerato adatto per la funzione di isolamento.
| Nome del modello | TOMC3-63/4/C63 |
| Numero di poli: | 4 |
| Tensione nominale: | AC 110V 220V 400V |
| Corrente nominale (A): | 63 |
| Curva di scatto: | C |
| Capacità di interruzione a corto circuito nominale (Icn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di resistenza a impulsi nominale: | 6.2kV |
| Durabilità elettromeccanica: | ≥ 6000 |
| Terminali di connessione: | Terminali a vite / Terminali a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di serraggio: | 2.0Nm |
| Installazione: | Su rastrello DIN simmetrico 35mm / Installazione a pannello |
| Normative | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura ambiente per il funzionamento | -35°C a +70°C |
| Temperatura ambiente per l’archiviazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 4P | Valutazione (In) | Curva B | Curva C | Curva D | 8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
