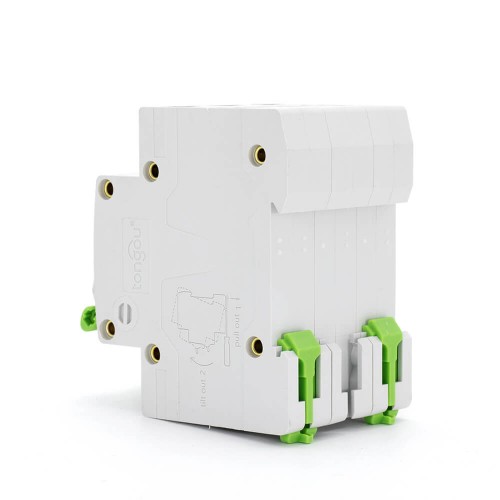

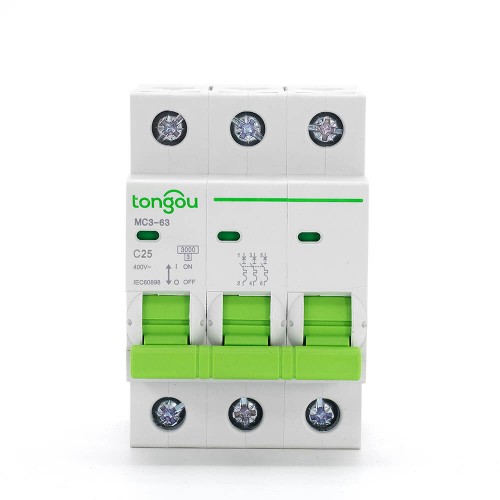

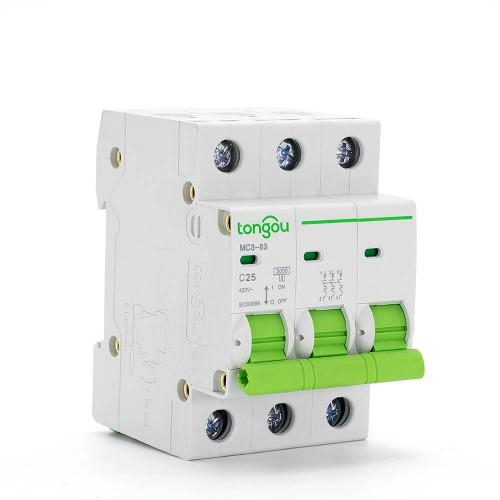

TOMC3-63 AC 3P 25A MCB
L’MCB AC 3P 25A TOMC3-63 ha un design avanzato e un aspetto elegante: il coperchio e le maniglie curvilinei rendono l’operazione comoda, finestra di indicazione della posizione del contatto, design di un coperchio trasparente con etichetta.
La maniglia non può rimanere in questa posizione durante l’operazione manuale.
Dispone di una capacità di cortocircuito elevata. Il dispositivo di blocco impedisce la rimozione accidentale o arbitraria dei terminali di connessione.
AC 3P 25A MCB Consigli Speciali
1. Scegliere la curva di scatto appropriata e installarla correttamente. L’MCB scatta e interrompe il circuito protetto quando si verifica un difetto, fornendo così protezione da scossa elettrica.
2. Soddisfacendo le condizioni e le applicazioni menzionate sopra, un MCB con dispositivo indicatore “ON-OFF” è considerato adatto per la funzione di isolamento.
3. Si raccomanda di installare dispositivi particolari come dispositivi di protezione da surriscossa, parafulmini, ecc. sulla linea a monte dell’MCB come precauzione contro le eventuali surriscosse e correnti sul lato di alimentazione.
4. L’MCB è destinato all’uso non professionale da parte di personale non addestrato e non richiede manutenzione.
5. Curve di scatto B, C, D.
| Nome del modello | TOMC3-63/3/C25 |
| Numero di poli: | 3 |
| Tensione nominale: | AC 110V 220V 400V |
| Corrente nominale (A): | 25 |
| Curva di scatto: | C |
| Capacità di interruzione a corto circuito nominale (Icn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di resistenza a impulsi nominale: | 6.2kV |
| Durabilità elettromeccanica: | ≥ 6000 |
| Terminali di connessione: | Terminali a vite / Terminali a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di serraggio: | 2.0Nm |
| Installazione: | Su rastrello DIN simmetrico 35mm / Installazione a pannello |
| Normative | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura ambiente per il funzionamento | -35°C a +70°C |
| Temperatura ambiente per l’archiviazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 3P | Valutazione (In) | Curva B | Curva C | Curva D | 6 |
| 1A | TOMC3-63/3/B1 | TOMC3-63/3/C1 | TOMC3-63/3/D1 | |
| 3A | TOMC3-63/3/B3 | TOMC3-63/3/C3 | TOMC3-63/3/D3 | ||
| 5A | TOMC3-63/3/B5 | TOMC3-63/3/C5 | TOMC3-63/3/D5 | ||
| 6A | TOMC3-63/3/B6 | TOMC3-63/3/C6 | TOMC3-63/3/D6 | ||
| 10A | TOMC3-63/3/B10 | TOMC3-63/3/C10 | TOMC3-63/3/D10 | ||
| 16A | TOMC3-63/3/B16 | TOMC3-63/3/C16 | TOMC3-63/3/D16 | ||
| 20A | TOMC3-63/3/B20 | TOMC3-63/3/C20 | TOMC3-63/3/D20 | ||
| 25A | TOMC3-63/3/B25 | TOMC3-63/3/C25 | TOMC3-63/3/D25 | ||
| 32A | TOMC3-63/3/B32 | TOMC3-63/3/C32 | TOMC3-63/3/D32 | ||
| 40A | TOMC3-63/3/B40 | TOMC3-63/3/C40 | TOMC3-63/3/D40 | ||
| 50A | TOMC3-63/3/B50 | TOMC3-63/3/C50 | TOMC3-63/3/D50 | ||
| 63A | TOMC3-63/3/B63 | TOMC3-63/3/C63 | TOMC3-63/3/D63 | ||
