Description

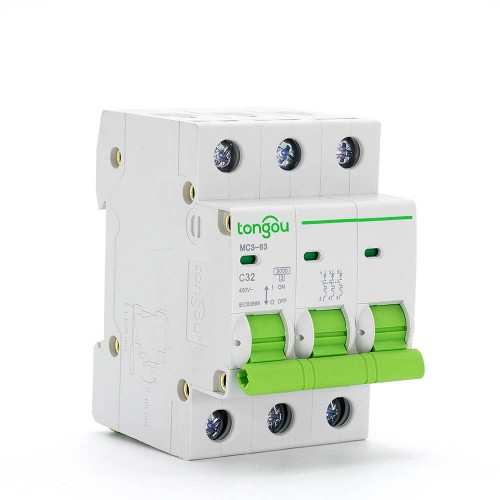

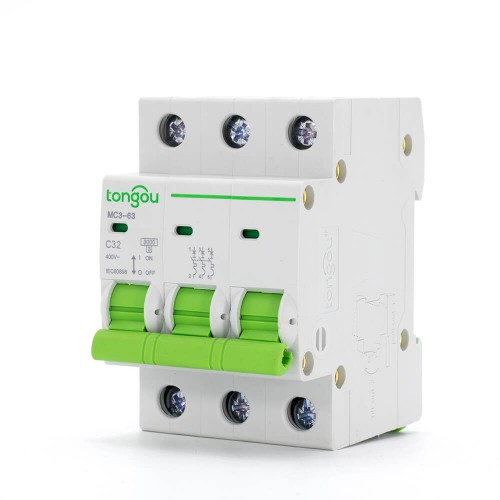

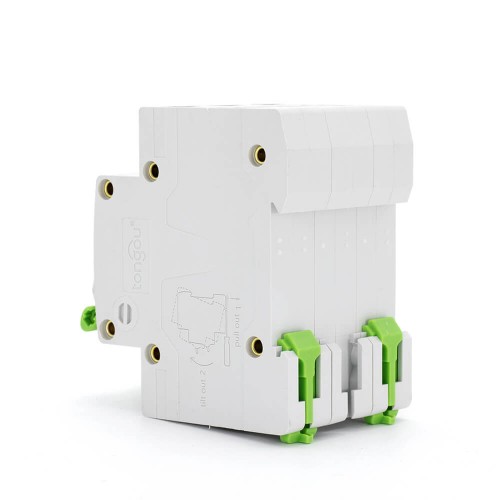

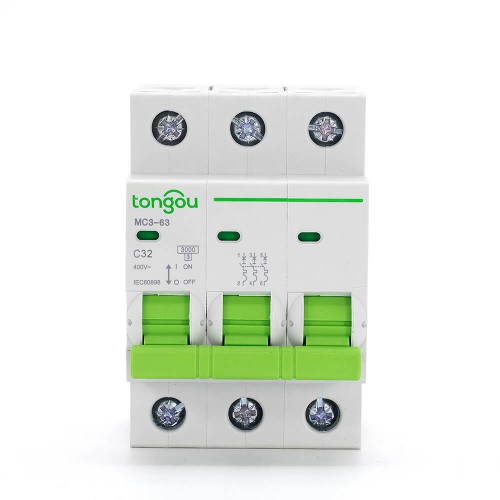

TOMC3-63 AC 3P 32A MCB
L’MCB AC 3P 32A TOMC3-63 è una funzione centralizzata per l’indicazione dei guasti del circuito.
In caso di sovraccarico, per proteggere il circuito, la maniglia dell’MCB scatta e rimane nella posizione centrale. Risoluzione rapida dei circuiti difettosi.
L’MCB AC 3P 32A è un dispositivo per proteggere le linee dei circuiti da danni gravi, che possono essere causati dal fatto che devono trasportare una corrente troppo alta rispetto al diametro del conduttore.
AC 3P 32A MCB Consigli Speciali
1. L’MCB è destinato all’uso non professionale da parte di personale non addestrato e non richiede manutenzione.
2. Per soddisfare le condizioni e le applicazioni sopra menzionate, un MCB con dispositivo indicatore “ON-OFF” è considerato adatto per la funzione di isolamento.
3. Si raccomanda di installare dispositivi particolari come dispositivi di protezione da surriscossa, parafulmini, ecc. sulla linea a monte dell’MCB come precauzione contro le eventuali surriscosse e correnti sul lato di alimentazione.
4. Scegliendo la curva di scatto appropriata e installandola correttamente, l’MCB scatta e interrompe il circuito protetto in caso di difetto, fornendo così protezione da scossa elettrica.
5. Curve di scatto B, C, D.
| Nome del modello | TOMC3-63/3/C32 |
| Numero di poli: | 3 |
| Tensione nominale: | AC 110V 220V 400V |
| Corrente nominale (A): | 32 |
| Curva di scatto: | C |
| Capacità di interruzione a corto circuito nominale (Icn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di resistenza a impulsi nominale: | 6.2kV |
| Durabilità elettromeccanica: | ≥ 6000 |
| Terminali di connessione: | Terminali a vite / Terminali a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di serraggio: | 2.0Nm |
| Installazione: | Su rastrello DIN simmetrico 35mm / Installazione a pannello |
| Normative | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura ambiente per il funzionamento | -35°C a +70°C |
| Temperatura ambiente per l’archiviazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 3P | Valutazione (In) | Curva B | Curva C | Curva D | 6 |
| 1A | TOMC3-63/3/B1 | TOMC3-63/3/C1 | TOMC3-63/3/D1 | |
| 3A | TOMC3-63/3/B3 | TOMC3-63/3/C3 | TOMC3-63/3/D3 | ||
| 5A | TOMC3-63/3/B5 | TOMC3-63/3/C5 | TOMC3-63/3/D5 | ||
| 6A | TOMC3-63/3/B6 | TOMC3-63/3/C6 | TOMC3-63/3/D6 | ||
| 10A | TOMC3-63/3/B10 | TOMC3-63/3/C10 | TOMC3-63/3/D10 | ||
| 16A | TOMC3-63/3/B16 | TOMC3-63/3/C16 | TOMC3-63/3/D16 | ||
| 20A | TOMC3-63/3/B20 | TOMC3-63/3/C20 | TOMC3-63/3/D20 | ||
| 25A | TOMC3-63/3/B25 | TOMC3-63/3/C25 | TOMC3-63/3/D25 | ||
| 32A | TOMC3-63/3/B32 | TOMC3-63/3/C32 | TOMC3-63/3/D32 | ||
| 40A | TOMC3-63/3/B40 | TOMC3-63/3/C40 | TOMC3-63/3/D40 | ||
| 50A | TOMC3-63/3/B50 | TOMC3-63/3/C50 | TOMC3-63/3/D50 | ||
| 63A | TOMC3-63/3/B63 | TOMC3-63/3/C63 | TOMC3-63/3/D63 | ||
