Description

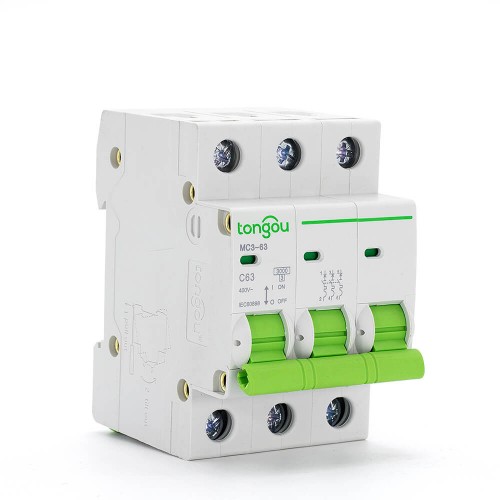

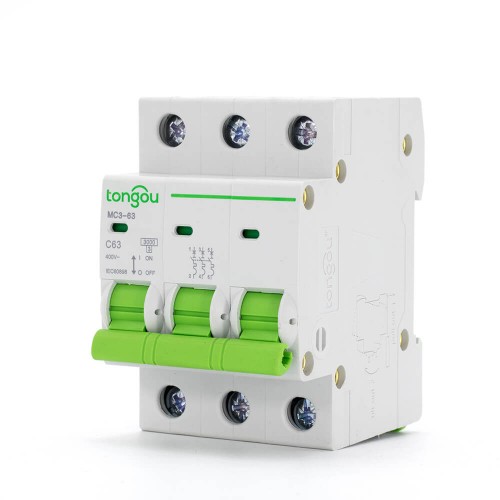

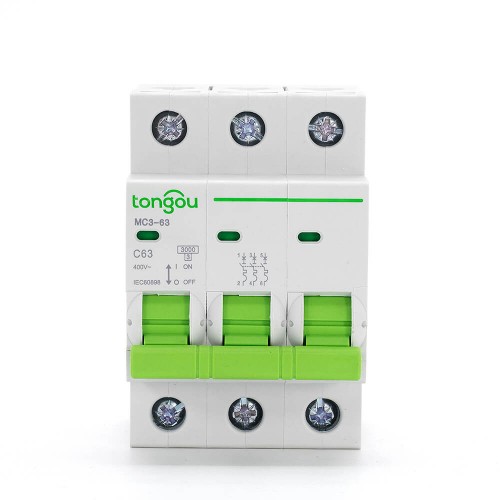

TOMC3-63 63A 3P MCB Mini Circuit Breaker
AC 40A 3P MCB TOMC3-63 utilizza il nuovo riferimento nella distribuzione finale, offre una protezione assoluta del circuito. È caratterizzato da una maggiore continuità di servizio, facile da scegliere grazie a numeri di pezzo significativi.
AC 40A 3P MCB TOMC3-63 è facile da installare con serramenti terminali rapidi, ergonomici e sicuri e connessioni robuste (doppio momento di serraggio rispetto allo standard).
Inoltre, è ecologico con materiali completamente riciclabili e recuperabili.
MCCB 3P Consigli Speciali
1. L’MCB è destinato a un’operazione non professionale da parte di persone non formate e non richiede manutenzione.
2. In presenza delle condizioni e delle applicazioni menzionate sopra, un MCB dotato di dispositivo di indicazione “ACCESO-SPENTO” è considerato adatto per la funzione di isolamento.
3. Si consiglia di installare dispositivi speciali, come dispositivi di protezione da surriscossa, parafulmini, ecc., sulla linea a monte dell’MCB per evitare che tensioni e correnti di surriscossa compaiano sul lato di ingresso di alimentazione.
4. Scegliere una curva di scatto appropriata e installarla correttamente, l’MCB scatta e chiude il circuito protetto in caso di guasto, offrendo così protezione da scosse elettriche.
5. Curve di scatto B, C, D (vedere grafici 1):
| Nome del modello | TOMC3-63/3/C63 |
| Numero di poli: | 3 |
| Tensione nominale: | AC 110V 220V 400V |
| Corrente nominale (A): | 63 |
| Curva di scatto: | C |
| Capacità di interruzione a corto circuito nominale (lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di impulso resistente nominale: | 6,2kV |
| Resistenza elettromeccanica: | ≥ 6000 |
| Termine di connessione: | Termine a vite / Termine a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di fissaggio: | 2,0Nm |
| Installazione: | Su rastrello DIN simmetrico 35mm / Installazione su pannello |
| Normative | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura dell’aria ambiente per il funzionamento | -35°C a +70°C |
| Temperatura dell’aria ambiente per la conservazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 3P | Valutazione (In) | Curva B | Curva C | Curva D | 6 |
| 1A | TOMC3-63/3/B1 | TOMC3-63/3/C1 | TOMC3-63/3/D1 | |
| 3A | TOMC3-63/3/B3 | TOMC3-63/3/C3 | TOMC3-63/3/D3 | ||
| 5A | TOMC3-63/3/B5 | TOMC3-63/3/C5 | TOMC3-63/3/D5 | ||
| 6A | TOMC3-63/3/B6 | TOMC3-63/3/C6 | TOMC3-63/3/D6 | ||
| 10A | TOMC3-63/3/B10 | TOMC3-63/3/C10 | TOMC3-63/3/D10 | ||
| 16A | TOMC3-63/3/B16 | TOMC3-63/3/C16 | TOMC3-63/3/D16 | ||
| 20A | TOMC3-63/3/B20 | TOMC3-63/3/C20 | TOMC3-63/3/D20 | ||
| 25A | TOMC3-63/3/B25 | TOMC3-63/3/C25 | TOMC3-63/3/D25 | ||
| 32A | TOMC3-63/3/B32 | TOMC3-63/3/C32 | TOMC3-63/3/D32 | ||
| 40A | TOMC3-63/3/B40 | TOMC3-63/3/C40 | TOMC3-63/3/D40 | ||
| 50A | TOMC3-63/3/B50 | TOMC3-63/3/C50 | TOMC3-63/3/D50 | ||
| 63A | TOMC3-63/3/B63 | TOMC3-63/3/C63 | TOMC3-63/3/D63 | ||
