Description

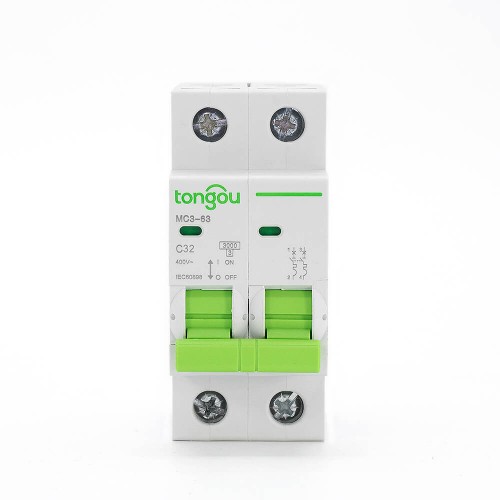

Il TOMC3-63 AC 63A 2P Mini Circuit Breaker MCB protegge il circuito da cortocircuito e sovraccarico.
È adatto per i sistemi di distribuzione di energia per l’illuminazione o per motori elettrici.
Il TOMC3-63 AC 2P Mini Circuit Breaker MCB ha un aspetto elegante, dimensioni ridotte, peso leggero, prestazioni eccellenti e affidabili.
Alta capacità di interruzione, scatto rapido, installazione su binario guida, resistenza elevata per l’alloggiamento e i componenti in plastica antinfiammabile e anturto, lunga durata.
Suggerimenti Speciali per il 2P Mini Circuit Breaker
1. L’MCB è per l’uso non professionale da parte di personale non addestrato e senza manutenzione.
2. Curve di scatto B, C, D.
3. Si consiglia di installare dispositivi speciali sulla linea a monte dell’MCB, come dispositivi di protezione da surriscossa, parafulmini, ecc., per impedire che suddette tensioni e correnti di surriscossa compaiano sul lato di ingresso di alimentazione.
4. Scegliere una curva di scatto appropriata e installarla correttamente. In caso di guasto, l’MCB scatta e interrompe il circuito protetto, fornendo così protezione contro le scosse elettriche.
5. Per soddisfare le condizioni e le applicazioni sopra menzionate, l’MCB con dispositivo di indicazione “ACC-SPENTO” è considerato adatto per la funzione di isolamento.
| Nome del Modello | TOMC3-63/2/C63 |
| Numero di poli: | 2 |
| Tensione nominale: | AC 110V 220V |
| Corrente nominale(A): | 63 |
| Curva di scatto: | C |
| Capacità di cortocircuito nominale(lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione dell’energia: | 3 |
| Tensione di impulso nominale: | 6.2kV |
| Durata meccanica elettrica: | ≥ 6000 |
| Termine di connessione: | Termine a vite / Termine a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Torcia di fissaggio: | 2.0Nm |
| Installazione: | Su binario DIN simmetrico 35mm / Montaggio su pannello |
| Normative | IEC 60947-2, IEC 60898-1 , EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per l’alloggiamento modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura ambiente per il funzionamento | -35°C a +70°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 2P | Valutazione (In) | Curva B | Curva C | Curva D | 4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
