Description

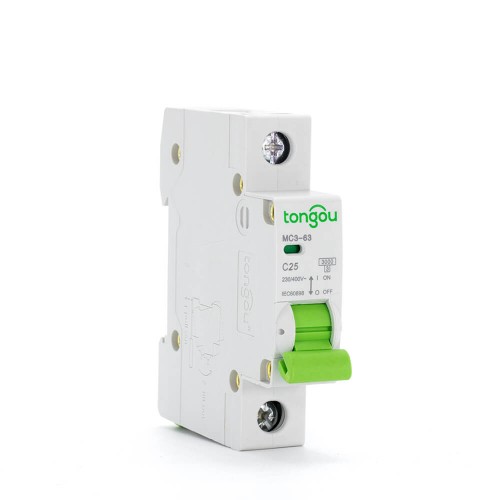

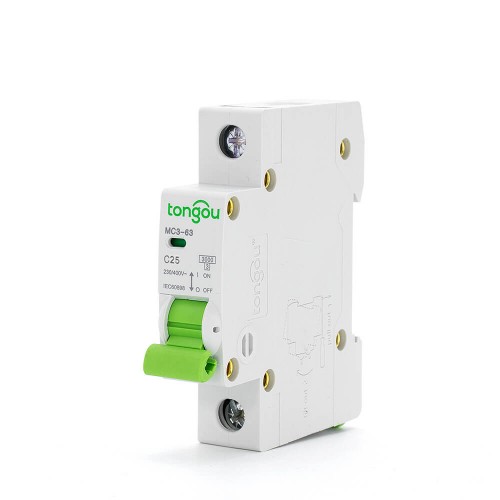

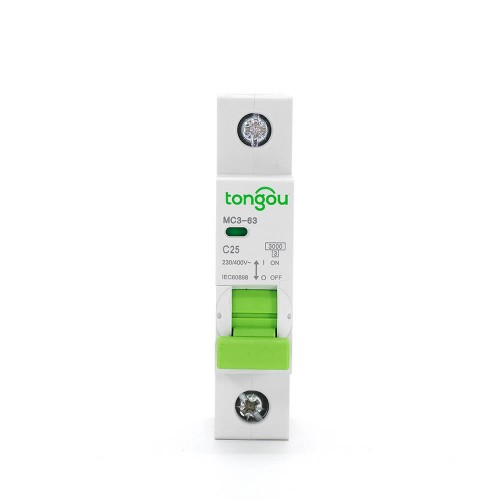

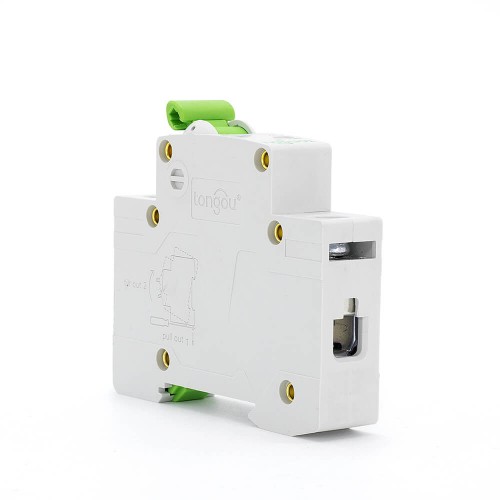

TOMC3-63 3KA 1P 25A MCB
L’MCB a 1 polo da 25A AC TOMC3-63 offre una protezione affidabile contro sovraccarichi e cortocircuiti per l’attrezzatura elettrica, garantendo il funzionamento sicuro e affidabile dell’attrezzatura.
L’MCB a 1 polo da 25A è il dispositivo di protezione terminale più utilizzato nei sistemi di distribuzione elettrica terminali per l’edilizia.
La sua carcassa e alcuni componenti funzionali sono realizzati in plastica altamente fiammomettente, resistente al calore e agli impatti, importata.
1P 25A MCB Consigli Speciali
1. L’MCB a 1 polo da 25A è destinato a un’operazione non professionale da parte di persone non formate e non richiede manutenzione.
2. Per soddisfare le condizioni e le applicazioni menzionate sopra, l’MCB con dispositivo di indicazione “ACCESO-SPENTO” è considerato adatto per la funzione di isolamento.
3. Curve di scatto B, C, D.
4. Selezionando la curva di scatto appropriata e installandola correttamente, l’MCB scatta e interrompe il circuito protetto in caso di guasto, fornendo così protezione contro le scosse elettriche.
5. Si consiglia di installare dispositivi speciali, come dispositivi di protezione da surriscossa o parafulmini, sulla linea a monte dell’MCB per prevenire la comparsa di tensioni e correnti di surriscossa sul lato di ingresso di alimentazione.
| Nome del modello | TOMC3-63/1/C25 |
| Numero di poli: | 1 |
| Tensione nominale: | AC 110V 220V |
| Corrente nominale (A): | 25 |
| Curva di scatto: | C |
| Capacità di interruzione a corto circuito nominale (lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di impulso resistente nominale: | 6,2kV |
| Resistenza elettromeccanica: | ≥ 6000 |
| Termine di connessione: | Termine a vite / Termine a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di fissaggio: | 2,0Nm |
| Installazione: | Su rastrello DIN simmetrico 35mm / Installazione su pannello |
| Normative | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura dell’aria ambiente per il funzionamento | -35°C a +70°C |
| Temperatura dell’aria ambiente per la conservazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 1P | Valutazione (In) | Curva B | Curva C | Curva D | 2 |
| 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
