Description

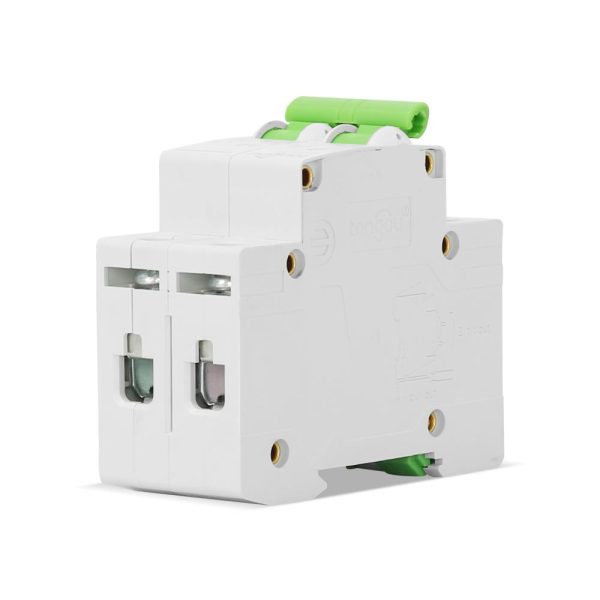

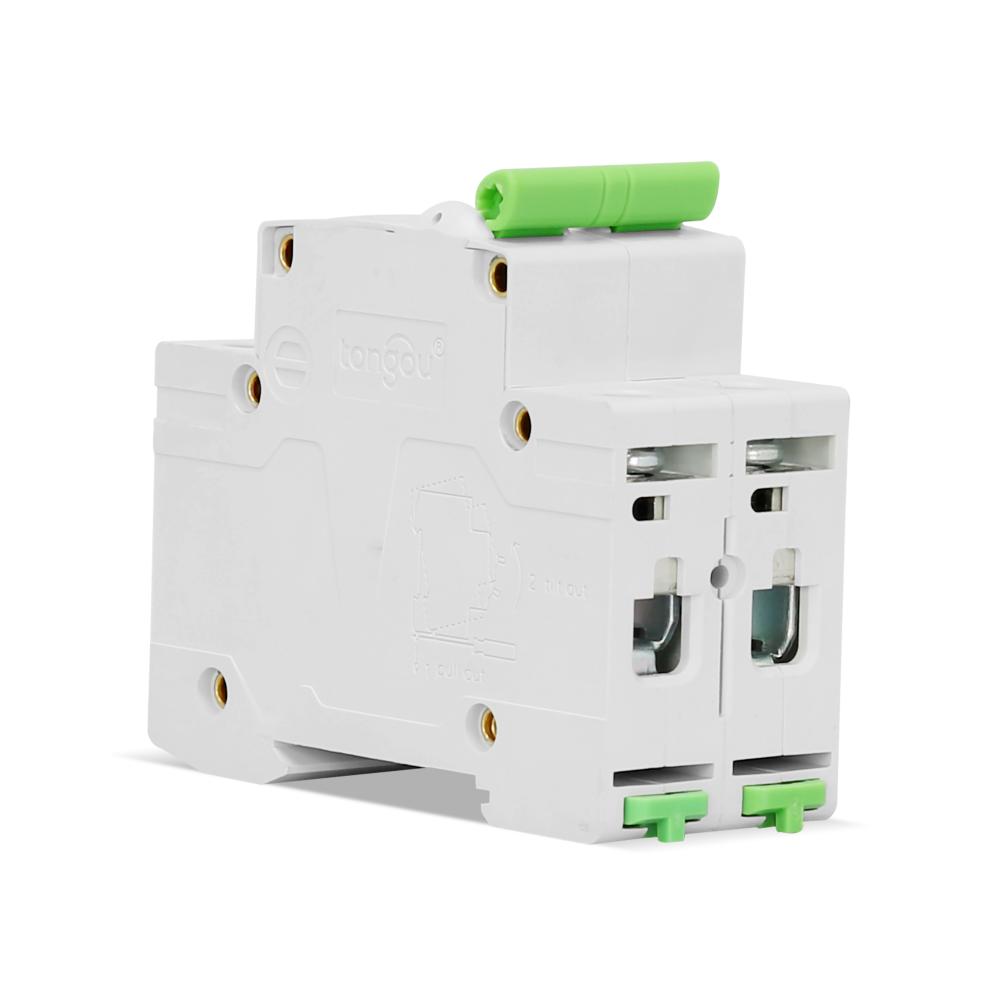

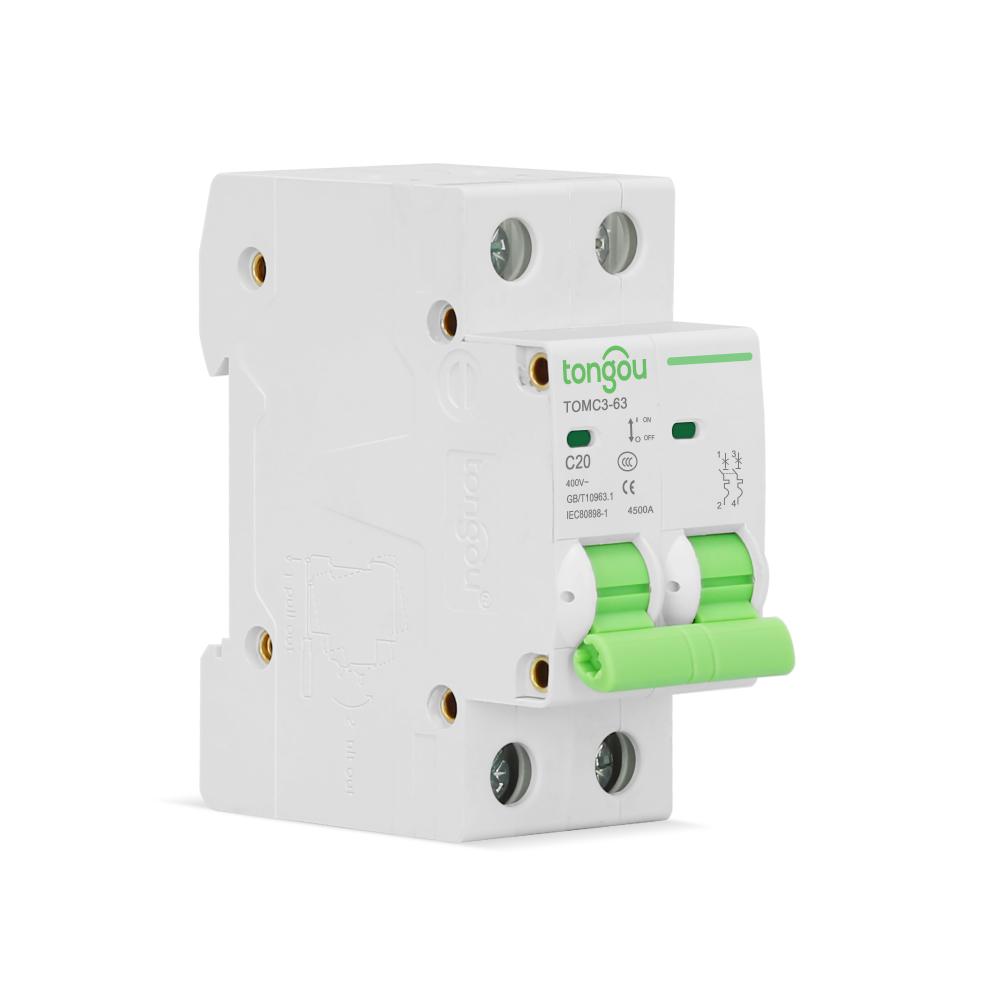

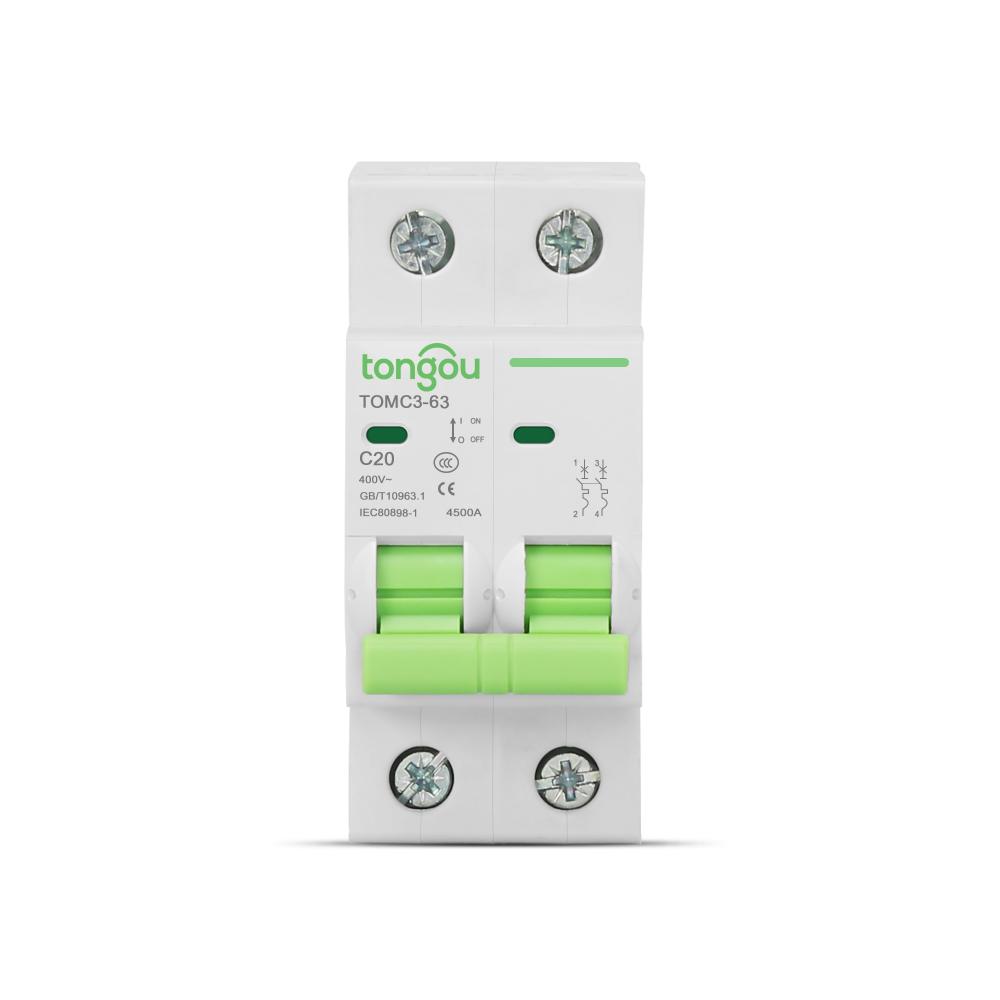

Il TOMC3-63 AC 2P 40A MCB può gestire vari tipi di guasti, fornire una protezione completa per le linee e l’equipaggiamento, evitare interruzioni di corrente non necessarie e migliorare la affidabilità e la sicurezza dell’alimentazione elettrica.
Fornisce soluzioni elettriche terminali più sicure e intelligenti per la rete elettrica e centinaia di milioni di utenti domestici.
Suggerimenti Speciali per il 2P 40A MCB
1. L’MCB è per l’uso non professionale da parte di personale non addestrato e senza manutenzione
2. Curve di scatto B, C, D
3. Scegliere una curva di scatto appropriata e installarla correttamente. Quando si verifica un guasto, l’MCB scatta e interrompe il circuito protetto, fornendo così protezione contro le scosse elettriche.
4. Si consiglia di installare dispositivi speciali sulla linea a monte dell’MCB, come dispositivi di protezione da surriscossa, parafulmini, ecc., per impedire che suddette tensioni e correnti di surriscossa compaiano sul lato di ingresso di alimentazione.
5. Per soddisfare le condizioni e le applicazioni sopra menzionate, l’MCB con dispositivo di indicazione “ACC-SPENTO” è considerato adatto per la funzione di isolamento.
| Nome del Modello | TOMC3-63/2/C40 |
| Numero di poli: | 2 |
| Tensione nominale: | AC 110V 220V |
| Corrente nominale(A): | 40 |
| Curva di scatto: | C |
| Capacità di cortocircuito nominale(lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione dell’energia: | 3 |
| Tensione di impulso nominale: | 6.2kV |
| Durata meccanica elettrica: | ≥ 6000 |
| Termine di connessione: | Termine a vite / Termine a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Torcia di fissaggio: | 2.0Nm |

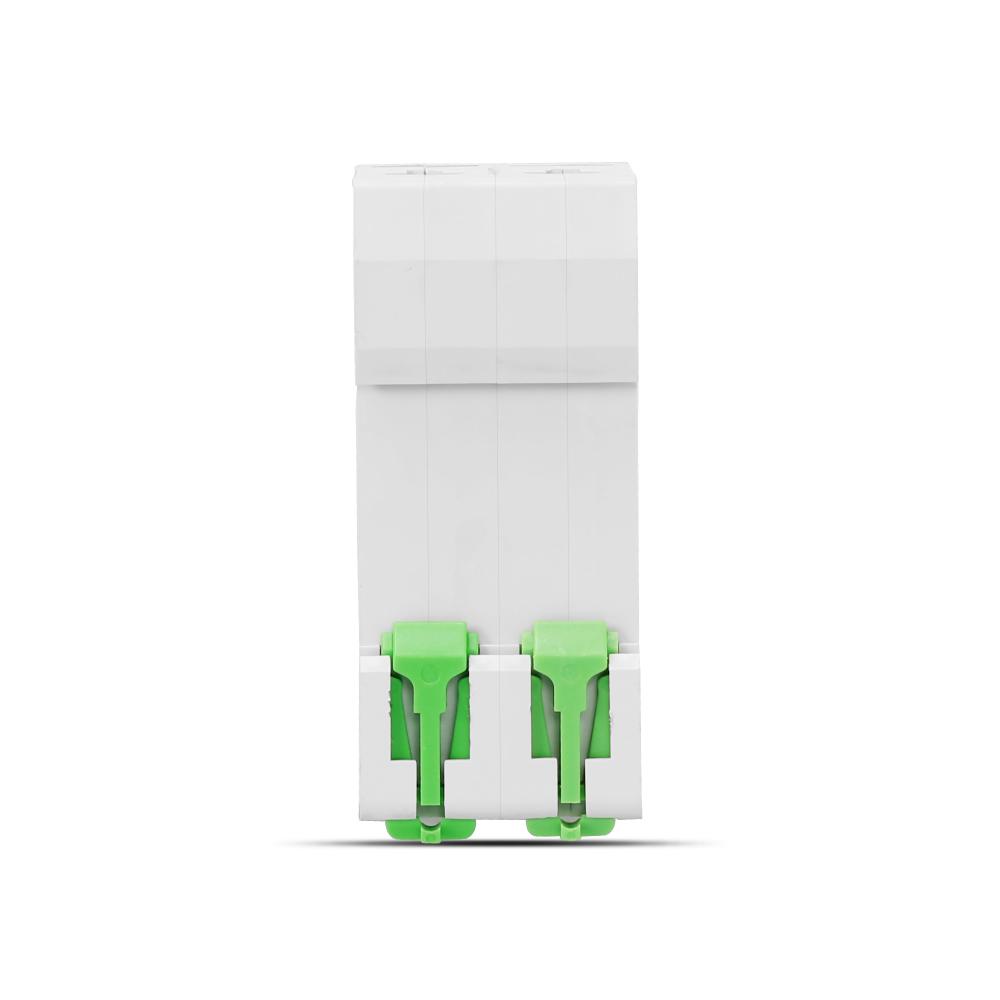

| Installazione: | Su binario DIN simmetrico 35mm / Montaggio su pannello |
| Normative | IEC 60947-2, IEC 60898-1 , EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per l’alloggiamento modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura ambiente per il funzionamento | -35°C a +70°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 2P | Valutazione (In) | Curva B | Curva C | Curva D | 4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
