Description
Descrizione

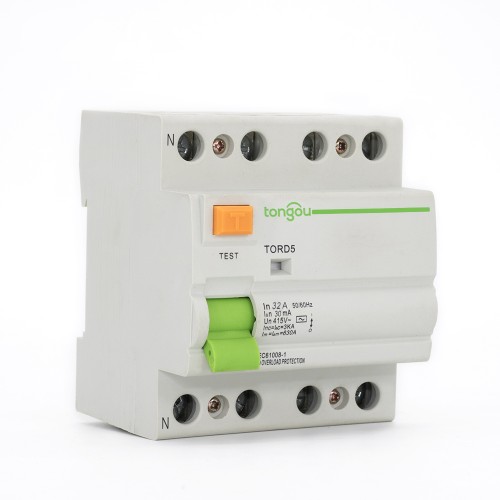

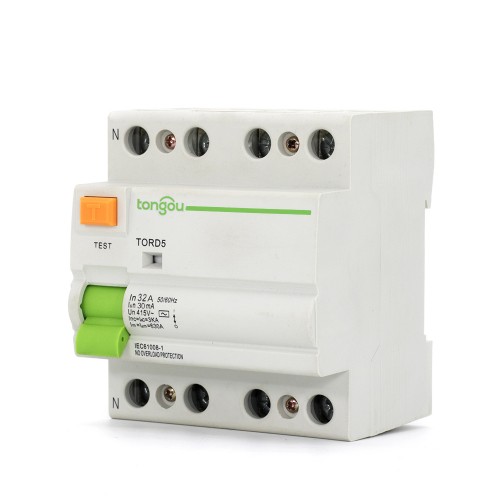

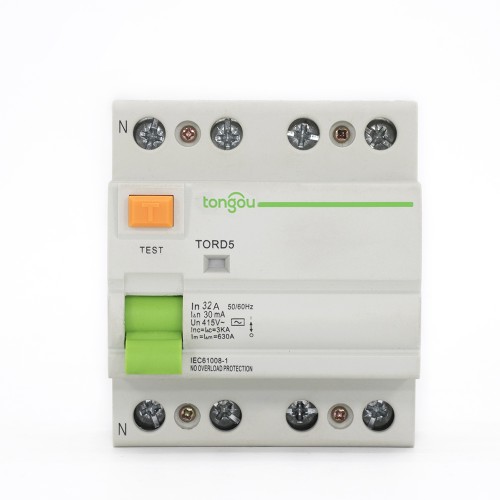

Il 4P 32A RCCB RCD TORD5-63 è adatto per circuiti con tensione nominale 230/400V AC, frequenza 50/60Hz e corrente nominale inferiore a 125Amp.
Under the condition of exposed live parts, the RCCB provides indirect protection to the operator’s body and should be connected to an appropriate ground electrode. RCCB is widely used in daily life and can satisfy most applications.
4P 32A RCCB RCD Note Speciali:
1. Il RCCB offre protezione contro le scosse elettriche causate da contatto diretto tra due linee protette o da corrente di fuga tra le due linee.
2. Si consiglia di installare dispositivi speciali sulla linea a monte del RCCB, come protezioni da surriscossa, parafulmini, ecc., per evitare la comparsa di potenziali surriscosse e correnti sul lato di ingresso di alimentazione.
3. Un RCCB con sensibilità nominale fino a 30mA può essere utilizzato come dispositivo di protezione ausiliario per prevenire che altri dispositivi di protezione non siano in grado di evitare le scosse elettriche.
4. Per soddisfare le condizioni e le applicazioni sopra menzionate, un RCCB con dispositivo indicatore “ON-OFF” è considerato adatto per la funzione di isolamento.
| Nome del modello | TORD5-63 |
| Tipo di modello | Tipo elettromagnetico |
| Caratteristica della corrente residua: | A, AC |
| Numero di poli: | 4P |
| Capacità di accensione e interruzione nominale | 630A |
| Corrente nominale (A) | 16, 25, 32, 40, 63, 80 |
| Tensione nominale | 220V/380V |
| Frequenza nominale | 50/60Hz |
| Corrente residua nominale di funzionamento |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corrente residua nominale non funzionante |△ no: | 0.5|△ n |
| Corrente di cortocircuito condizionata nominale inc: | 3KA |
| Corrente residua di cortocircuito condizionata |△c: | 3KA |
| Durata del dispositivo di scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente residua di scatto: | 0.5||△n~|△n |
| Durabilità elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | Conduttore rigido 25mm² |

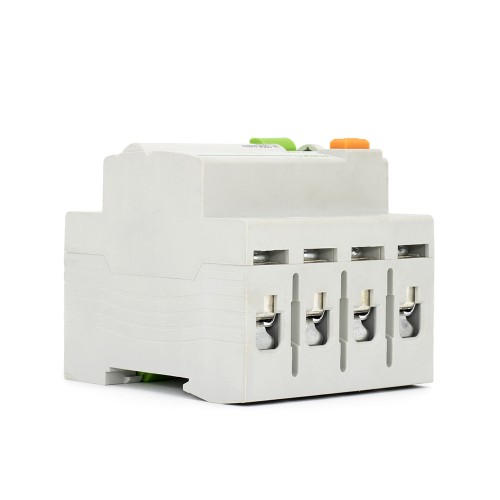

| Terminali di connessione | Terminali a vite Terminali a colonna con pinza |
| Coppia di serraggio | 2.0 Nm |
| Installazione | Su rail DIN simmetrico 35mm Montaggio su pannello |
| Tipo Prodotto | AC | Moduli da 9 mm di larghezza | |||||
| 4P | Sensibilità | 10mA | 30mA | 100mA | 300mA | 500mA | |
Valutazione
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Tensione nominale (Ue) | 4P | 400-415V | |||||
| Frequenza di funzionamento | 50Hz |
