Description

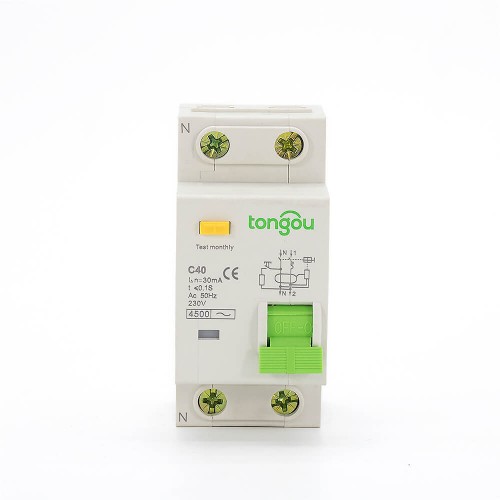

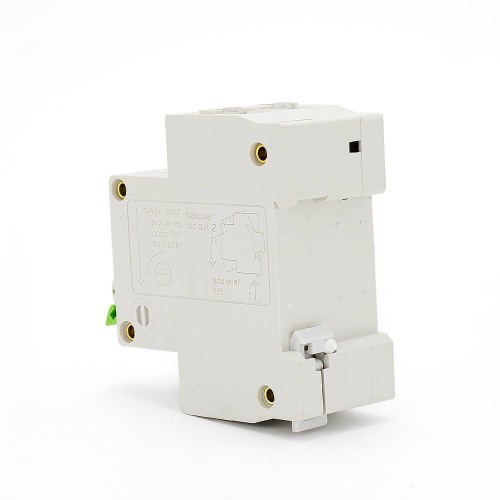

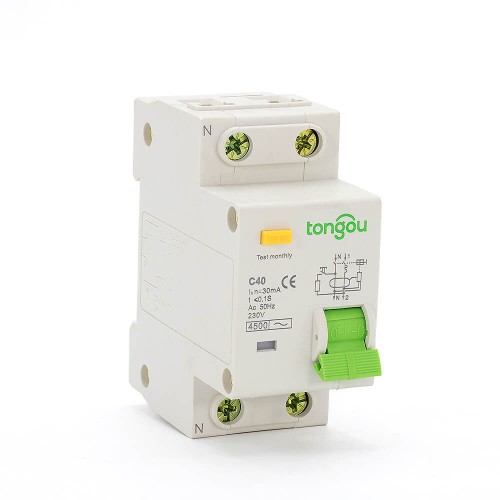

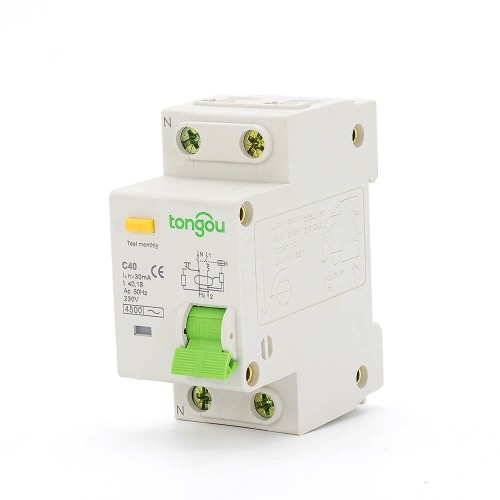

L’interruttore residuale con protezione da corrente residua da 40 Amp è adatto per circuiti con tensione nominale di 230V AC, frequenza di 50/60Hz e corrente nominale inferiore a 40Amp. L’RCBO è il più versatile, con tre funzioni di protezione: cortocircuito + sovraccarico + fuga.
L’interruttore residuale con protezione da corrente residua offre inoltre una protezione contro sovraccarichi per i circuiti in case, aziende e altre strutture simili. Inoltre, può anche prevenire il pericolo di incendio potenziale causato dalla corrente di difetto a terra quando il dispositivo di protezione da sovraccarico non funziona.
Promemoria Speciale per l’Interruttore Residuale con Protezione da Corrente Residua da 40 Amp:
1. L’interruttore residuale con protezione da corrente residua è stato progettato appositamente per l’installazione domestica e altre applicazioni simili, per l’uso da parte di non professionisti e non richiede manutenzione.
2. L’interruttore residuale con protezione da corrente residua non può prevenire le scosse elettriche causate da contatto diretto tra due circuiti protetti o da corrente di fuga tra questi due circuiti.
3. L’interruttore residuale con protezione da corrente residua con una sensibilità nominale di 30mA può essere utilizzato come dispositivo di protezione ausiliario per impedire che altri dispositivi di protezione non possano prevenire le scosse elettriche.
4. Si consiglia di installare dispositivi speciali, come dispositivi di protezione da surriscossa e parafulmini, sulla linea a monte dell’interruttore residuale con protezione da corrente residua per prevenire la comparsa di tensioni e correnti di surriscossa sul terminale di ingresso di alimentazione.
5. Per soddisfare le condizioni e le applicazioni menzionate sopra, l’RCCB con dispositivo di indicazione “ACCESO-SPENTO” è considerato adatto per la funzione di isolamento.
| Nome del modello | TOB10-63 |
| Modello | Tipo elettronico |
| Caratteristica della corrente residua: | AC |
| Numero di poli: | 1P+N |
| Curva di scatto | C |
| Corrente nominale（A） | 40 |
| Tensione nominale | 240V AC |
| Frequenza nominale | 50/60Hz |
| Corrente residua di funzionamento nominale |△(A): | 0.03 |
| Corrente residua nominale non di funzionamento |△ no: | 0.5|△ n |
| Corrente di corto circuito condizionata nominale inc: | 4.5kA |
| Corrente residua di corto circuito condizionata nominale |△c: | 3kA |
| Durata dello scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente di scatto residuo: | 0.5||△n~|△n |
| Resistenza elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | CONDUTTORE RIGIDO 16MM² |
| Termine di connessione | Termine a vite Termine a colonna con pinza |
| Coppia di fissaggio | 2.0 Nm |
| Installazione | Su rastrello DIN simmetrico 35mm Installazione su pannello |
