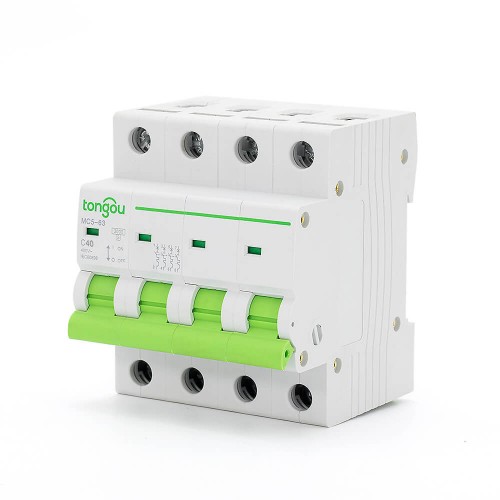

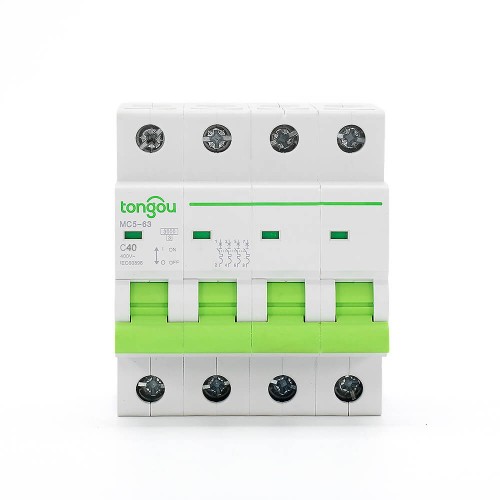

TOMC5-63 Interruttore Differenziale Miniaturizzato (MCB)
Interruttore Differenziale Miniaturizzato (MCB) da 3kA, 110V/220V, Curva C, 4 Poli, 40A con valutazione delle curve di scatto B, C e D.
L’interruttore differenziale miniaturizzato con capacità di interruzione di 3kA, montato su una normale rastrelliera DIN da 35mm, lo rende ideale per applicazioni commerciali e industriali conformi a IEC.
Consigli Speciali per l’Interruttore Differenziale Miniaturizzato (MCB)
1. L’MCB è progettato per l’uso da parte di persone non specializzate e non richiede manutenzione.
2. Curve di scatto B, C, D.
3. Si consiglia di installare dispositivi speciali, come dispositivi di protezione da scariche elettrostatiche, arrestatori di fulmine, ecc., sulla linea a monte dell’MCB per prevenire eventuali scariche di tensione e corrente sul lato di alimentazione.
4. Selezionando la curva di scatto appropriata e installando correttamente l’MCB, quest’ultimo scatta e disconnette il circuito protetto in caso di guasto, fornendo così protezione contro le scariche elettriche.
5. Per soddisfare le condizioni e le applicazioni menzionate, l’MCB con dispositivo di indicazione “ACC-SPENTO” è considerato adatto per la funzione di isolamento.
| Nome del Modello | TOMC5-63/4/C40 |
| Numero di Poli: | 4 |
| Tensione nominale: | AC 110V 220V |
| Corrente nominale (A): | 40 |
| Curva di scatto: | C |
| Capacità di interruzione di corto circuito (lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di impulso nominale: | 6.2kV |
| Durabilità elettromeccanica: | ≥ 6000 |
| Terminali di connessione: | Terminali a vite / Terminali a colonna con morsetto |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di fissaggio: | 2.0Nm |
| Installazione: | Su rastrelliera DIN simmetrica 35mm / Installazione su pannello |
| Normative | IEC 609947-2 IEC 60898-1 EN60898-1 AS/NES 60898.1 |
| Grado di protezione IP | IP40 per l’alloggiamento modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000m |
| Temperatura ambiente per il funzionamento | -35℃ a +70 ℃ |
| Temperatura ambiente per l’archiviazione | -40℃ a + 85℃ |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 4P | Valutazione (In) | B Curva | C Curva | D Curva | 8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
