Description

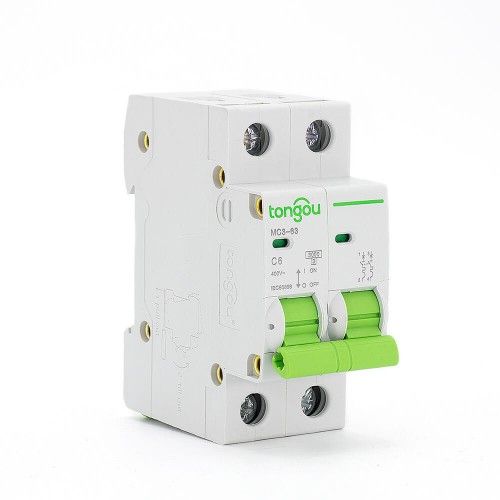

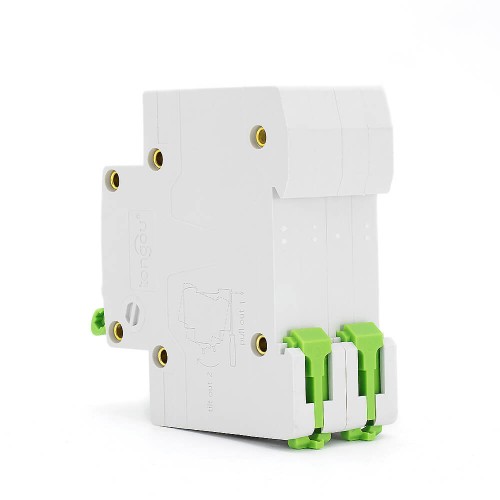

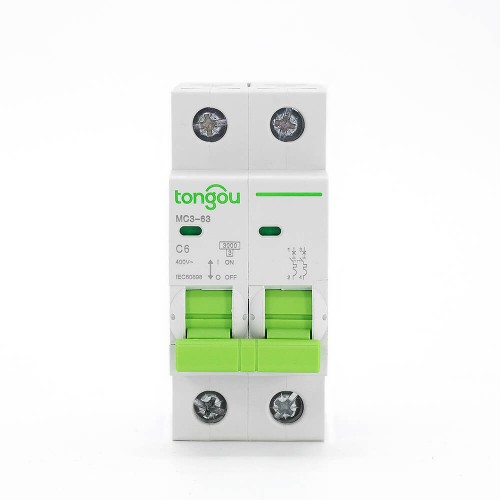

TOMC3-63 2P 6A MCB
Il circuito downstream dell’MCB TOMC3-63 2P 6A è sempre sicuro, e la sua classe di isolamento garantisce una protezione continua sia per gli operatori che per le persone non qualificate.
L’MCB 2P 6A è molto durabile, con connessioni robuste che offrono il doppio del normale allacciamento.
Inoltre, offre una maggiore continuità del servizio con il doppio clip di smontaggio con la griglia di connessione in posizione.
Consigli Speciali per il 2P 6A MCB
1. L’MCB è per l’uso da parte di persone non professionali e non richiede manutenzione.
2. Per soddisfare le condizioni e le applicazioni sopra menzionate, l’MCB con indicatore “ACC-SPENTO” è considerato adatto per la funzione di isolamento.
3. Si raccomanda di installare dispositivi particolari come dispositivi di protezione da surci, arrestatori di surci, ecc., sulla linea upstream dell’MCB come precauzione contro eventuali surci di tensione e corrente al lato di alimentazione.
4. Scegliere una curva di scatto appropriata e installarla correttamente. L’MCB scatta e interrompe il circuito protetto quando si verifica un guasto, fornendo così protezione contro le scosse elettriche.
5. Curve di scatto B, C, D.
| Nome del Modello | TOMC3-63/2/C6 |
| Numero di Poli: | 2 |
| Tensione nominale: | AC 110V/220V/400V |
| Corrente nominale (A): | 6 |
| Curva di scatto: | C |
| Capacità di corto circuito nominale (lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di impulso nominale di resistenza: | 6,2kV |
| Durata meccanica elettrica: | ≥ 6000 |
| Terminale di connessione: | Terminale a vite / Terminale a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Torque di fissaggio: | 2,0Nm |
| Installazione: | Su rastrelliera DIN simmetrica 35mm / Montaggio su pannello |
| Normative | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura dell’aria ambiente per il funzionamento | -35°C a +70°C |
| Temperatura dell’aria ambiente per l’immagazzinamento | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 2P | Valutazione (In) | Curva B | Curva C | Curva D | 4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
