Description
Descrizione

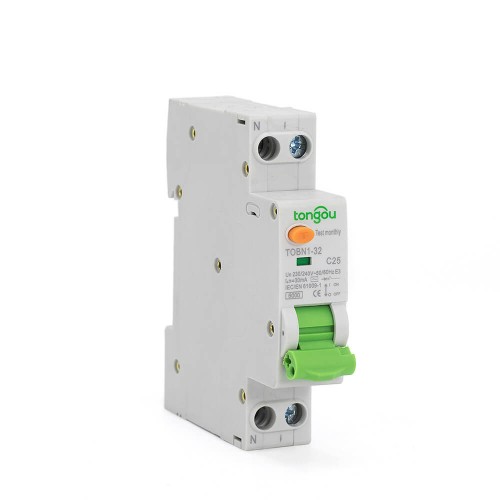

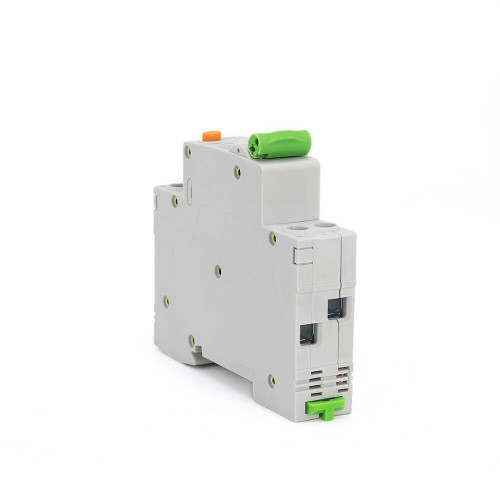

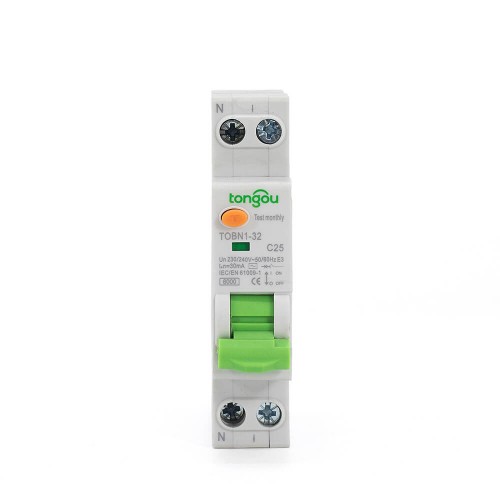

Il 32 Amp RCBO è adatto per circuiti con tensione nominale 230V AC, frequenza 50/60Hz e corrente nominale inferiore a 32Amp.
Il suo principio di funzionamento è che il 32 Amp RCBO fornisce protezione indiretta al corpo dell’operatore in caso di parti live esposte e deve essere collegato a un opportuno elettrodo di terra.
Inoltre, il RCBO fornisce anche protezione da sovraccorrente per i circuiti in case, aziende e altri dispositivi simili. Nello stesso tempo, può anche prevenire il potenziale rischio di incendio causato dalla corrente di difetto a terra quando il dispositivo di protezione da sovraccorrente non funziona.
Note Speciali sul 32 Amp RCBO
1. Il RCBO non può prevenire le scosse elettriche causate da contatto diretto tra due linee protette o da corrente di fuga tra queste due linee.
2. Il RCBO è progettato per l’installazione domestica e altre applicazioni simili, operazioni non professionali e senza manutenzione.
3. Il RCBO con una sensibilità nominale di 100mA può essere utilizzato come dispositivo di protezione ausiliario per prevenire che altri dispositivi di protezione non siano in grado di evitare le scosse elettriche.
4. Si consiglia di installare dispositivi speciali sulla linea a monte del RCBO, come protezioni da surriscossa, parafulmini, ecc., per evitare la comparsa di potenziali surriscosse e correnti sul lato di ingresso di alimentazione.
5. Il valore di protezione da sovraccorrente del RCBO è fisso e non vengono apportate ulteriori regolazioni.
| Nome del modello | TOBN1-32 |
| Tipo di modello | Tipo elettronico |
| Caratteristica della corrente residua: | AC |
| Numero di poli: | 1P+N |
| Curva di scatto | C |
| Corrente nominale (A) | 6-32 |
| Tensione nominale | 240V |
| Frequenza nominale | 50/60Hz |
| Corrente residua nominale di funzionamento |△(A): | 0.03 |
| Corrente residua nominale non funzionante |△ no: | 0.5|△ n |
| Corrente di cortocircuito condizionata nominale inc: | 6kA |
| Corrente residua di cortocircuito condizionata |△c: | 6kA |
| Durata del dispositivo di scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente residua di scatto: | 0.5||△n~|△n |
| Durabilità elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | CONDUTTORE RIGIDO 16MM² |
| Terminali di connessione | Terminali a vite Terminali a colonna con pinza |
| Coppia di serraggio | 2.0 Nm |
| Installazione | Su rail DIN simmetrico 35mm Montaggio su pannello |
| 1P+N | AC | Moduli da 9 mm di larghezza | ||||
| B Curve | Tensione nominale（In） | Sensibilità（Len） | 10mA | 30mA | 100mA | 2 |
230V 240V | Valutazione（In） | 6A | TOBN1-32/1N/B6/001 | TOBN1-32/1N/B6/003 | – | |
| 10A | TOBN1-32/1N/B10/001 | TOBN1-32/1N/B10/003 | ||||
| 16A | TOBN1-32/1N/B16/001 | TOBN1-32/1N/B16/003 | ||||
| 20A | TOBN1-32/1N/B20/001 | TOBN1-32/1N/B20/003 | ||||
| 25A | TOBN1-32/1N/B25/001 | TOBN1-32/1N/B25/003 | ||||
| 32A | TOBN1-32/1N/B32/001 | TOBN1-32/1N/B32/003 | ||||
| C Curva | Tensione nominale（In） | Sensibilità（Len） | 10mA | 30mA | 100mA | |
| 110V | Valutazione（In） | 10A | – | TOBN1-32/1N/C10/003 | – | 2 |
| 16A | TOBN1-32/1N/C16/003 | |||||
| 20A | TOBN1-32/1N/C20/003 | |||||
| 25A | TOBN1-32/1N/C25/003 | |||||
| 32A | TOBN1-32/1N/C32/003 | |||||
230V 240V | Valutazione（In） | 6A | TOBN1-32/1N/C6/001 | TOBN1-32/1N/C6/003 | TOBN1-32/1N/C6/01 | |
| 10A | TOBN1-32/1N/C10/001 | TOBN1-32/1N/C10/003 | TOBN1-32/1N/C10/01 | |||
| 16A | TOBN1-32/1N/C16/001 | TOBN1-32/1N/C16/003 | TOBN1-32/1N/C16/01 | |||
| 20A | TOBN1-32/1N/C20/001 | TOBN1-32/1N/C20/003 | TOBN1-32/1N/C20/01 | |||
| 25A | TOBN1-32/1N/C25/001 | TOBN1-32/1N/C25/003 | TOBN1-32/1N/C25/01 | |||
| 32A | TOBN1-32/1N/C32/001 | TOBN1-32/1N/C32/003 | TOBN1-32/1N/C32/01 |
