Description

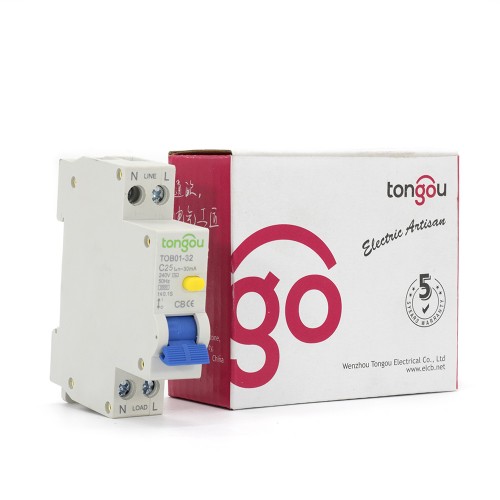

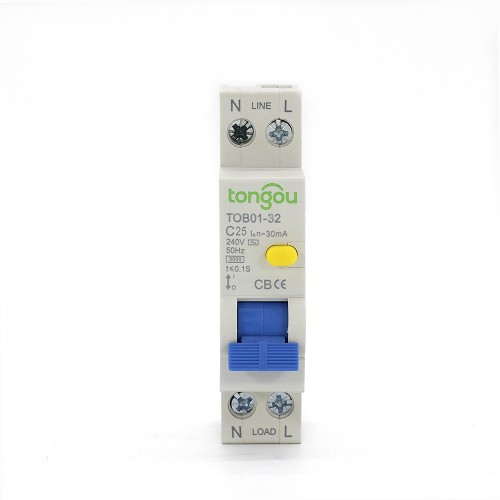

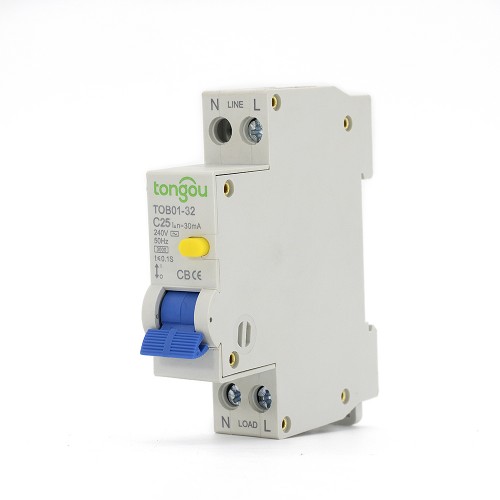

L’RCBO da 25 Ampere offre tre funzioni di protezione: cortocircuito + sovraccarico + fuga. Quando le parti vive esposte devono essere connesse a un elettrodo di terra appropriato, l’RCBO fornisce una protezione indiretta al corpo dell’operatore.
L’RCBO da 25 Ampere è generalmente adatto per circuiti con tensione nominale di 230V AC, frequenza di 50/60Hz e corrente nominale inferiore a 25Amp. Inoltre, può prevenire il pericolo di incendio potenziale causato dalla corrente di difetto a terra quando il dispositivo di protezione da sovraccarico non funziona. Può soddisfare la maggior parte delle situazioni nella vita e ha un’ampia gamma di applicazioni.
Consigli Speciali per l’RCBO da 25 Ampere
1. L’RCBO con una sensibilità nominale fino a 100mA può essere utilizzato come dispositivo di protezione ausiliario per impedire che altri dispositivi di protezione non possano prevenire le scosse elettriche.
2. L’RCBO non offre protezione contro le scosse elettriche causate da contatto diretto tra entrambi i circuiti protetti o da corrente di fuga tra questi due circuiti.
3. L’RCBO è stato progettato appositamente per l’installazione domestica e altre applicazioni simili, per l’uso da parte di non professionisti e non richiede manutenzione.
4. Si consiglia di installare dispositivi speciali, come dispositivi di protezione da surriscossa e parafulmini, sulla linea a monte dell’RCBO per prevenire la comparsa di tensioni e correnti di surriscossa sul lato di ingresso di alimentazione.
5. Il valore di protezione da sovraccarico dell’RCBO è fisso e non è soggetto a ulteriori regolazioni.
6. Per soddisfare le condizioni e le applicazioni menzionate sopra, l’RCCB con dispositivo di indicazione “ACCESO-SPENTO” è considerato adatto per la funzione di isolamento.
| Nome del modello | TOB01-32 |
| Modello | Tipo elettronico |
| Caratteristica della corrente residua: | AC |
| Numero di poli: | 1P+N |
| Curva di scatto | C |
| Corrente nominale（A） | 6 |
| Tensione nominale | 240V/ |
| Frequenza nominale | 50/60Hz |
| Corrente residua di funzionamento nominale |△(A): | 0.03 |
| Corrente residua nominale non di funzionamento |△ no: | 0.5|△ n |
| Corrente di corto circuito condizionata nominale inc: | 3kA |
| Corrente residua di corto circuito condizionata nominale |△c: | 3kA |
| Durata dello scatto: | Scatto istantaneo ≤0.1s |
| Intervallo di corrente di scatto residuo: | 0.5||△n~|△n |
| Resistenza elettromeccanica | ≥4000 cicli |
| Capacità di connessione: | CONDUTTORE RIGIDO 16MM² |
| Termine di connessione | Termine a vite Termine a colonna con pinza |
| Coppia di fissaggio | 2.0 Nm |
| Installazione | Su rastrello DIN simmetrico 35mm Installazione su pannello |
