Description

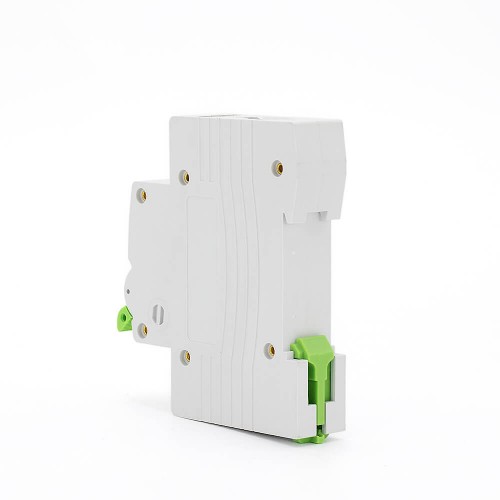

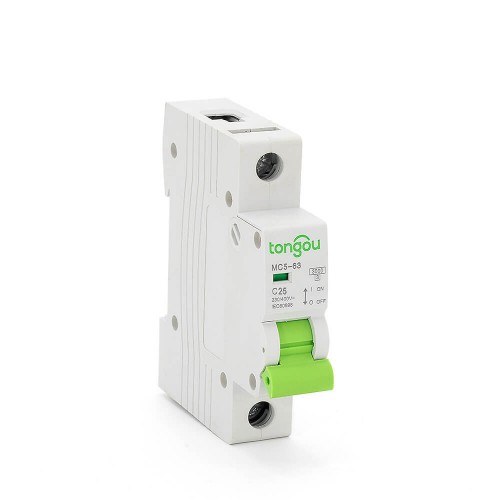

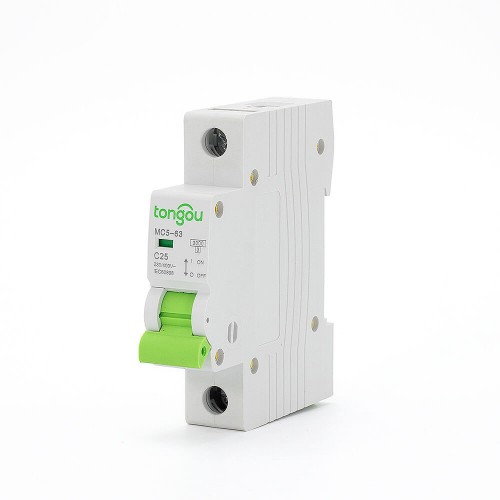

TOMC5-63 Siluratore 1P 25A MCB
Interruttore di protezione MCB è un siluratore miniatura a bassa tensione. È un siluratore 1P con 1 polo protetto, corrente nominale di 25A e curva di scatto C.
L’interruttore di protezione 25A può essere montato su una rastrelliera DIN per un’installazione modulare. Le funzioni di scatto o indicazione di guasto sono fornite in modo remoto aggiungendo ausiliari elettrici.
L’indicazione meccanica verde garantisce l’apertura fisica dei contatti per consentire la manutenzione downstream.
Suggerimenti Speciali per l’Interruttore di Protezione MCB
1. Si consiglia di installare dispositivi speciali, come dispositivi di protezione da impulsi, parafulmini, ecc., a monte del MCB per prevenire eventuali impulsi di tensione e corrente che possono apparire sul lato di alimentazione.
2. Curve di scatto B, C, D.
3. L’interruttore di protezione MCB è destinato all’uso non professionale da parte di personale non addestrato e non richiede manutenzione.
4. Scegliere una curva di scatto appropriata e installare correttamente, il MCB interromperà e chiuderà il circuito protetto in caso di guasto, fornendo così protezione contro le scosse elettriche.
5. Se soddisfatte le condizioni e le applicazioni menzionate sopra, il MCB con dispositivo di indicazione “ACCESO-SPENTO” è considerato adatto per la funzione di isolamento.
| Nome del modello | TOMC5-63/1/C25 |
| Numero di poli: | 1 |
| Tensione nominale: | AC 110V 220V |
| Corrente nominale (A): | 25 |
| Curva di scatto: | C |
| Capacità di interruzione a cortocircuito (lcn): | 3kA |
| Frequenza nominale: | 50/60Hz |
| Classe di limitazione di energia: | 3 |
| Tensione di impulso nominale: | 6,2kV |
| Durabilità elettromeccanica: | ≥ 6000 |
| Terminali di connessione: | Terminali a vite / Terminali a colonna con pinza |
| Capacità di connessione: | Conduttore rigido fino a 25mm² |
| Coppia di fissaggio: | 2,0Nm |
| Installazione: | Su rastrelliera DIN simmetrica 35mm / Installazione su pannello |
| Normative | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Grado di protezione IP | IP40 per involucro modulare conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitudine di funzionamento | 2000 m |
| Temperatura ambiente per il funzionamento | -5°C a +60°C |
| Temperatura ambiente per l’archiviazione | -40°C a +85°C |
| Tipo | Moduli da 9 mm di larghezza | ||||
| 1P | Valutazione (In) | Curva B | Curva C | Curva D | 2 |
 | 1A | TOMC5-63/1/B1 | TOMC5-63/1/C1 | TOMC5-63/1/D1 | |
| 3A | TOMC5-63/1/B3 | TOMC5-63/1/C3 | TOMC5-63/1/D3 | ||
| 5A | TOMC5-63/1/B5 | TOMC5-63/1/C5 | TOMC5-63/1/D5 | ||
| 6A | TOMC5-63/1/B6 | TOMC5-63/1/C6 | TOMC5-63/1/D6 | ||
| 10A | TOMC5-63/1/B10 | TOMC5-63/1/C10 | TOMC5-63/1/D10 | ||
| 16A | TOMC5-63/1/B16 | TOMC5-63/1/C16 | TOMC5-63/1/D16 | ||
| 20A | TOMC5-63/1/B20 | TOMC5-63/1/C20 | TOMC5-63/1/D20 | ||
| 25A | TOMC5-63/1/B25 | TOMC5-63/1/C25 | TOMC5-63/1/D25 | ||
| 32A | TOMC5-63/1/B32 | TOMC5-63/1/C32 | TOMC5-63/1/D32 | ||
| 40A | TOMC5-63/1/B40 | TOMC5-63/1/C40 | TOMC5-63/1/D40 | ||
| 50A | TOMC5-63/1/B50 | TOMC5-63/1/C50 | TOMC5-63/1/D50 | ||
| 63A | TOMC5-63/1/B63 | TOMC5-63/1/C63 | TOMC5-63/1/D63 | ||
