Il termine RCBO in ambito elettrico sta per Residual Current Operated Circuit Breaker with Overcurrent Protection, che viene utilizzato principalmente in applicazioni che richiedono sia la protezione da corrente eccessiva (sovratensione e cortocircuito) sia la protezione da corrente di difetto a terra.
Può rilevare malfunzionamenti e interrompere il circuito in tempo utile per garantire la sicurezza del personale e degli impianti. L’RCBO è il più funzionale, con tre tipi di funzioni di protezione: cortocircuito, sovraccarico e fuga di corrente.
L’RCBO supporta tutti i tipi di protezione da corrente residua, come AC, A, B e AP-R. Offre una varietà di capacità di interruzione, adatte sia per l’uso domestico che per quello industriale. La corrente nominale dell’RCBO TOBLE-80 arriva fino a 80A e supporta numeri di poli definiti dall’utente. Sono adatti sia a reti monofase che trifase. La corrente residua nominale varia da 10 a 500 mA.

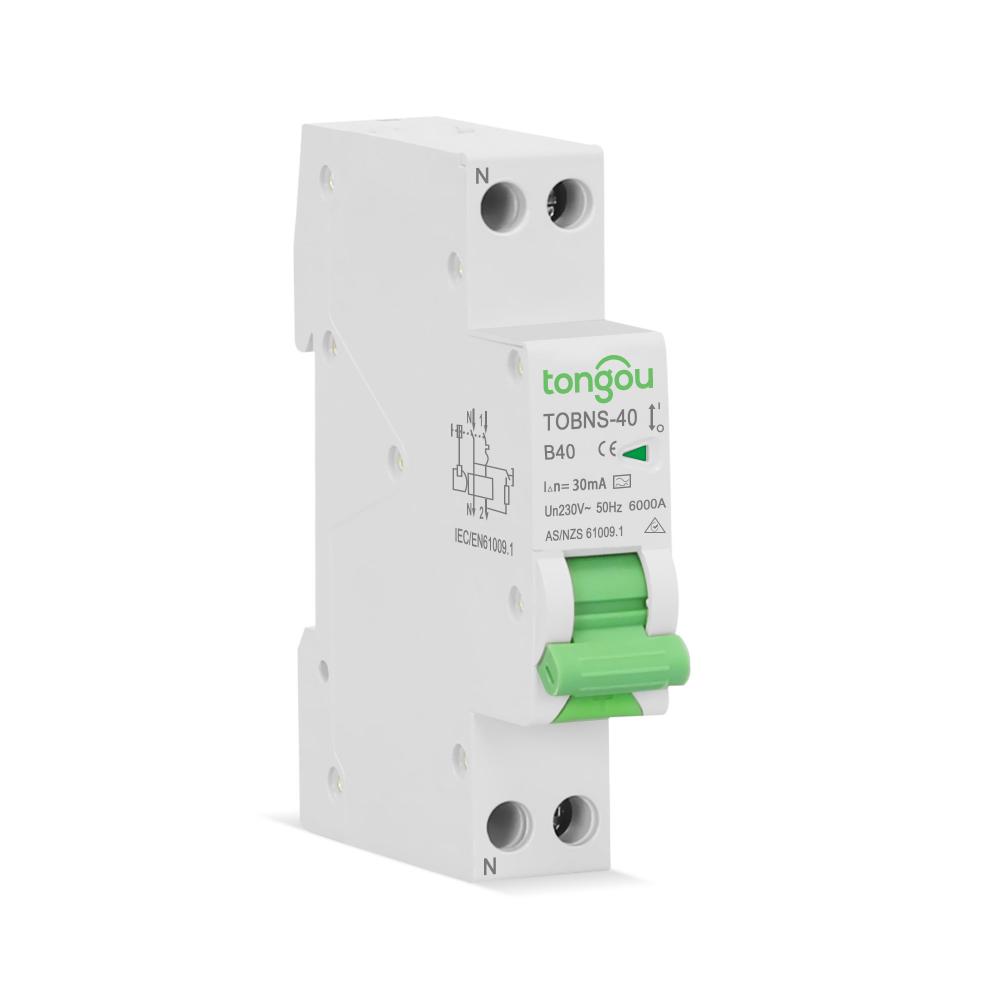

TOBNS-40 Tipo A RCBO 6KA 18mm 1P+N Frequenza 50/60Hz Interruttore Residuale con Protezione da Corrente Eccessiva e Fuga

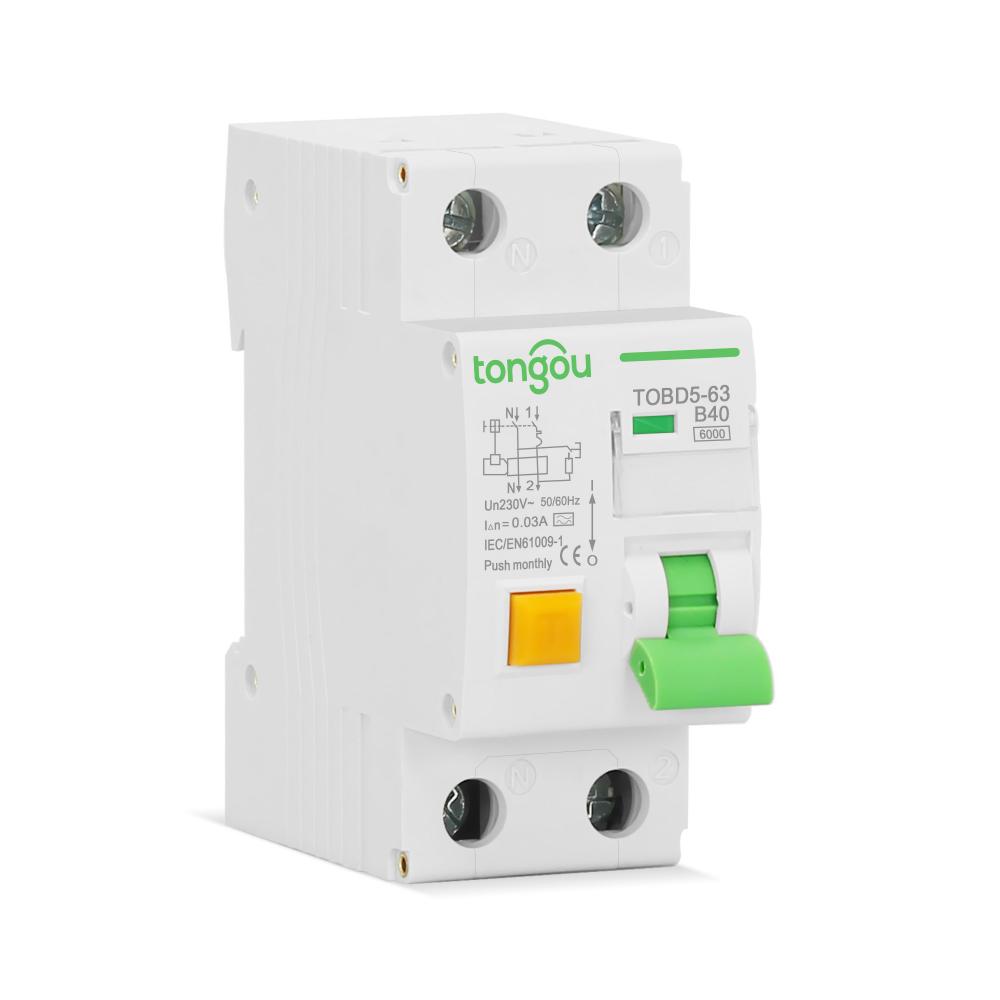

TOBD5-63 Tipo A Curva B RCBO 6KA 1P+N Interruttore Residuale Elettromagnetico con Protezione da Corrente Eccessiva e Fuga
RCBO è un apparecchio elettrico di protezione a bassa tensione spesso installato nei comuni quadri di distribuzione domestici per garantire la sicurezza delle persone.
Offre una protezione efficace contro il contatto diretto e indiretto con l’elettricità nella rete elettrica a bassa tensione. La corrente di azione di protezione è determinata dalla corrente di carico massima durante il funzionamento normale della linea.
RCBO rappresenta un sistema di corrente residua: durante il funzionamento normale, il sistema ha quasi correnti residue nulle. In caso di perdita di corrente e scossa elettrica, il circuito genererà corrente residua, ma questa corrente non è sufficiente a far scattare l’MCB e il fusibile, e il protettore da perdite scatta in modo affidabile.
L’ampiezza di RCBO è di solito 18 mm, 36 mm (della stessa dimensione di 2P RCCB RCD), o più larga (il modulo di protezione da perdite è separato dall’MCB, ma esistono anche tipi integrati di larghezza 72 mm, come i nostri prodotti TOBLE-80).
RCBO può utilizzare direttamente il circuito di raccordo per proteggere i carichi, e offre protezione da perdite, cortocircuito e sovraccarico. Pertanto, il sistema per interruttori terminali può essere più flessibile e compatto.
Sono utilizzati in sistemi di illuminazione monofase (1P, 2P), linee di distribuzione trifase quattro fili (3P, 4P) o apparecchiature che utilizzano un filo neutro di lavoro, il filo neutro deve passare attraverso gli RCBO.
In generale, la pole naturale degli RCBO non ha funzioni di protezione da sovraccarico e fuga, solo la funzione di connessione e disconnessione, quindi non è consentito collegare il filo di fase alla pole neutra, presta attenzione alle descrizioni del prodotto e alle informazioni etichettate quando li installi nei circuiti.
Il collegamento deve essere eseguito in conformità con le indicazioni di alimentazione e carico sugli RCBO, e i due non possono essere invertiti, a meno che non ci sia una istruzione speciale che indichi che l’RCBO può essere invertito. (Alcuni RCBO possono essere invertiti, come il tipo di RCBO (TOBNS,TOBD5).
In un sistema trifase quattro fili o trifase cinque fili dove sono mescolati carichi monofase e trifase, il carico trifase dovrebbe essere bilanciato il più possibile.
| Certificazioni | Conformità a Normative |
| CE Marked | EN 61009-1 |
| SAA Certificato | AS/NZS 61009.1 |
| ESV Certificato | AS/NZS61009.1 |
| CB Certificato | IEC 61009-1 |
| TUV Certificato | AS/NZS61009.1 |
| Conforme a RoHS |
Gli RCBO sono facili da installare e possono essere inseriti in sistemi elettrici esistenti. A differenza degli RCD e degli MCB separati, che richiedono cavi aggiuntivi e installazione, gli RCBO possono essere installati come un interruttore tradizionale. Questo rende facile l’aggiornamento del sistema elettrico a un sistema basato su RCBO più sicuro ed efficiente.
Gli RCBO sono compatti e risparmiano spazio, rendendoli ideali per installazioni con spazio limitato. A differenza degli RCD e degli MCB tradizionali, che richiedono dispositivi separati per ogni funzione, l’RCBO combina entrambe le funzioni in un unico dispositivo. Questo significa che è possibile ottenere lo stesso livello di protezione in uno spazio più piccolo, consentendo un’utilizzo più efficiente del quadro elettrico.
La combinazione delle funzioni RCD e MCB nell’RCBO offre una protezione superiore contro i rischi elettrici. La funzione RCD rileva eventuali squilibri nella corrente elettrica causati da malfunzionamenti del circuito, come perdite di corrente verso la terra, mentre la funzione MCB offre protezione contro le correnti eccessive causate da sovraccarico o cortocircuito. Questa doppia protezione aumenta considerevolmente la sicurezza del sistema elettrico.
Sebbene gli RCBO abbiano un costo iniziale più alto rispetto agli apparecchi RCD e MCB separati, offrono risparmi significativi a lungo termine. Poiché gli RCBO sono un singolo dispositivo che combina entrambe le funzioni, si risparmia sul costo di acquisto e installazione di dispositivi separati. Inoltre, dato che gli RCBO offrono una protezione superiore contro i rischi elettrici, possono aiutare a prevenire danni costosi al sistema elettrico e agli apparecchi.
La principale differenza tra un RCD e un RCBO è che un RCBO include la funzionalità di un MCB, mentre un RCD no. Questo significa che un RCBO può offrire protezione sia contro gli squilibri di corrente sia contro le correnti eccessive, mentre un RCD può offrire protezione solo contro gli squilibri di corrente.
Un’altra differenza chiave tra i due dispositivi è il modo in cui vengono installati. Gli RCD sono generalmente installati nei pannelli di distribuzione come principale interruttore di corrente residua, offrendo protezione per più circuiti contemporaneamente. D’altra parte, gli RCBO sono generalmente installati direttamente nei circuiti che proteggono, garantendo la protezione di singoli circuiti, ma possono rilevare malfunzionamenti in modo più preciso e interrompere l’interruttore.
La scelta tra un RCD e un RCBO dipenderà dalle specifiche esigenze del tuo sistema elettrico. Se stai cercando una soluzione semplice ed economica per proteggerti dagli squilibri di corrente, un RCD potrebbe essere la scelta giusta. Tuttavia, se hai bisogno di protezione sia dagli squilibri di corrente che dalle correnti eccessive, o se hai spazio limitato nel tuo quadro di distribuzione, un RCBO potrebbe essere l’opzione migliore.
Sostituire componenti elettrici può essere un compito difficile, soprattutto quando si tratta di garantire la sicurezza della tua casa o del tuo luogo di lavoro. Se stai considerando di sostituire un RCD (Dispositivo di Corrente Residua) con un RCBO (Interruttore di Corrente Residua con Protezione da Corrente Eccessiva), ci sono alcuni fattori da considerare.
Primo, un RCBO può offrire una protezione più completa rispetto a un RCD, ma non è sempre necessario sostituire un RCD con un RCBO. Se hai un interruttore elettrico standard installato accanto al RCD, potrebbe già offrire protezione da corrente eccessiva. In questo caso, sostituire il RCD con un RCBO potrebbe non offrire alcun beneficio aggiuntivo.
Tuttavia, se il tuo sistema elettrico non ha un interruttore elettrico o se l’interruttore elettrico non offre una protezione adeguata, sostituire il RCD con un RCBO può essere una buona idea. Un RCBO offre i benefici sia di un RCD che di un interruttore elettrico in un unico dispositivo, risparmiando spazio e offrendo una protezione più efficiente.
È importante notare che la sostituzione di un RCD con un RCBO richiede un elettricista qualificato. Dovrà assicurarsi che il nuovo dispositivo sia compatibile con il tuo sistema elettrico e installarlo correttamente per garantire la massima sicurezza.
