Le alimentazioni a commutazione, noto anche come alimentatori a commutazione o semplicemente alimentatori a commutazione, sono diventate un componente essenziale nei dispositivi elettronici moderni e nei sistemi grazie alla loro alta efficienza, dimensioni ridotte e capacità di gestire un’ampia gamma di tensioni di ingresso. In questa guida completa, esploreremo i principi, i vantaggi e le applicazioni delle alimentazioni a commutazione e vedremo come differiscono dai loro omologhi lineari.
Un’ alimentazione a commutazione è un dispositivo elettronico che converte una tensione di ingresso in una tensione di uscita desiderata accendendo e spegnendo rapidamente la tensione di ingresso utilizzando un transistor ad alta frequenza. Questo processo, noto come modulazione per larghezza d’impulso (PWM), permette all’alimentazione di regolare la tensione di uscita con perdita minima di energia, ottenendo un’alta efficienza.
Le alimentazioni a commutazione sono composte tipicamente da alcuni componenti chiave:
Rettificatore e filtro di ingresso: Questa fase converte la tensione AC di ingresso in DC e rimuove eventuali componenti AC residue.

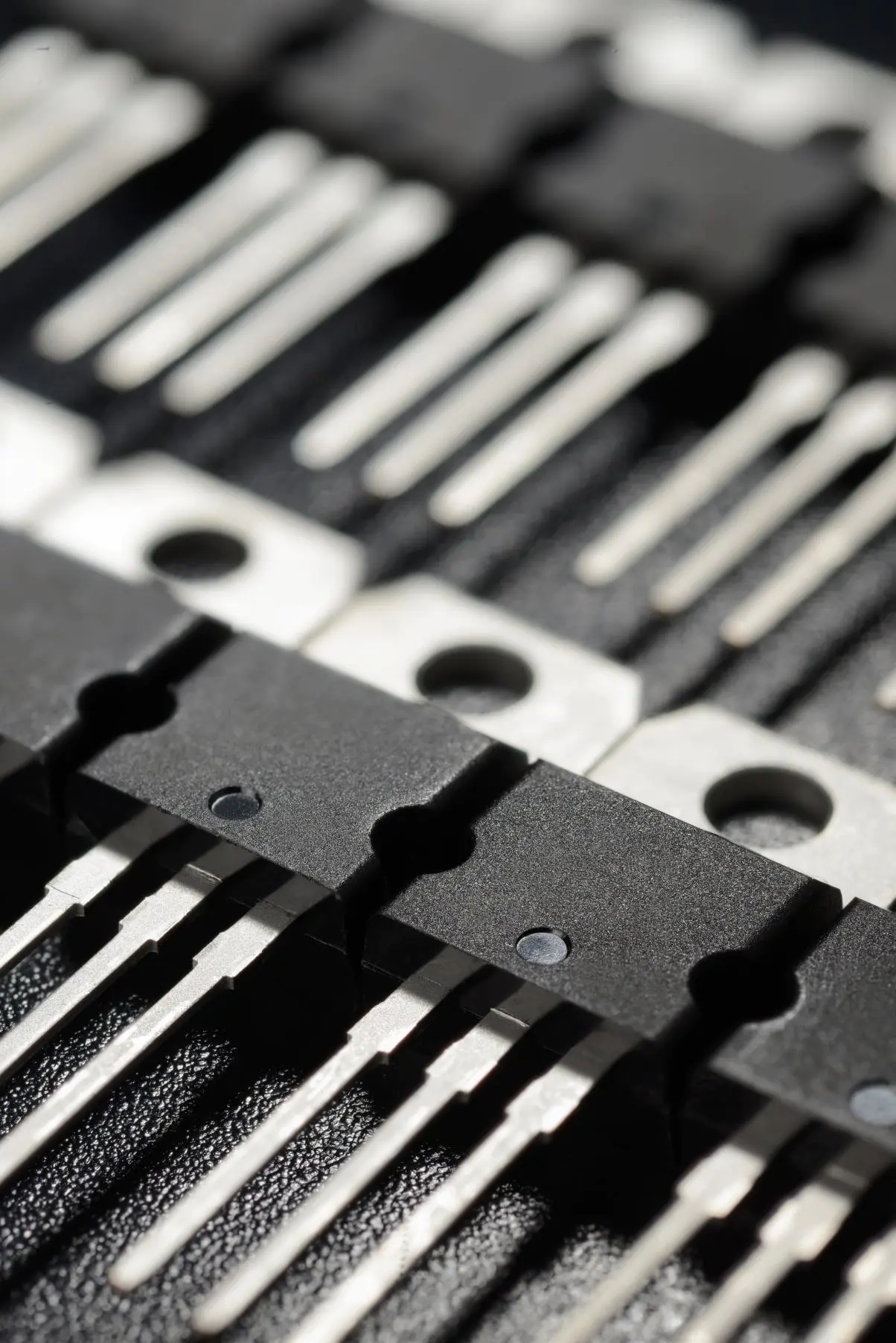

Transistor di commutazione: Questo transistor ad alta frequenza serve come elemento di controllo principale del potere, accendendo e spegnendo la tensione di ingresso secondo il segnale PWM.
Trasformatore e rettificatore di uscita: Il trasformatore isolato e scala la tensione come necessario, mentre il rettificatore di uscita converte la tensione di nuovo in DC per l’uso dal carico.
Circuito di feedback e controllo: Questo circuito monitora la tensione di uscita e regola il segnale PWM per mantenere il livello di tensione di uscita desiderato.
Uno dei principali vantaggi delle alimentazioni a commutazione è la loro alta efficienza. A differenza delle alimentazioni lineari, che dissipano l'eccedenza di energia sotto forma di calore, le alimentazioni a commutazione utilizzano la PWM per minimizzare la perdita di energia. Di conseguenza, possono raggiungere efficienze del 80-90% o superiori.
Le alimentazioni a commutazione sono generalmente più compatte e leggere rispetto alle alimentazioni lineari, principalmente perché richiedono dissipatori di calore e trasformatori più piccoli. Le dimensioni ridotte e il peso leggero le rendono un'opzione ideale per applicazioni portatili e con spazio limitato.
Le alimentazioni a commutazione possono gestire un'ampia gamma di tensioni di ingresso, rendendole adatte per l'utilizzo in varie regioni con diversi standard di alimentazione. Alcuni modelli presentano persino il supporto universale per la tensione di ingresso, accettando tensioni di ingresso da 100V a 240V AC.
Le alimentazioni a commutazione sono utilizzate ampiamente in vari dispositivi elettronici e sistemi, tra cui:
Le televisioni, i computer, i telefoni intelligenti e le console per giochi si affidano tutte ad alimentazioni a commutazione per fornire energia efficiente e stabile ai loro componenti interni.
Le alimentazioni a commutazione sono comunemente utilizzate in sistemi di automazione, attrezzature di produzione e altre applicazioni industriali che richiedono una regolazione precisa della tensione e un'efficienza energetica.
Gli attrezzature di telecomunicazione, come le stazioni di base, gli interruttori di rete e i router, utilizzano alimentazioni a commutazione per soddisfare le loro esigenze di potenza esigenti riducendo al minimo il consumo di energia.

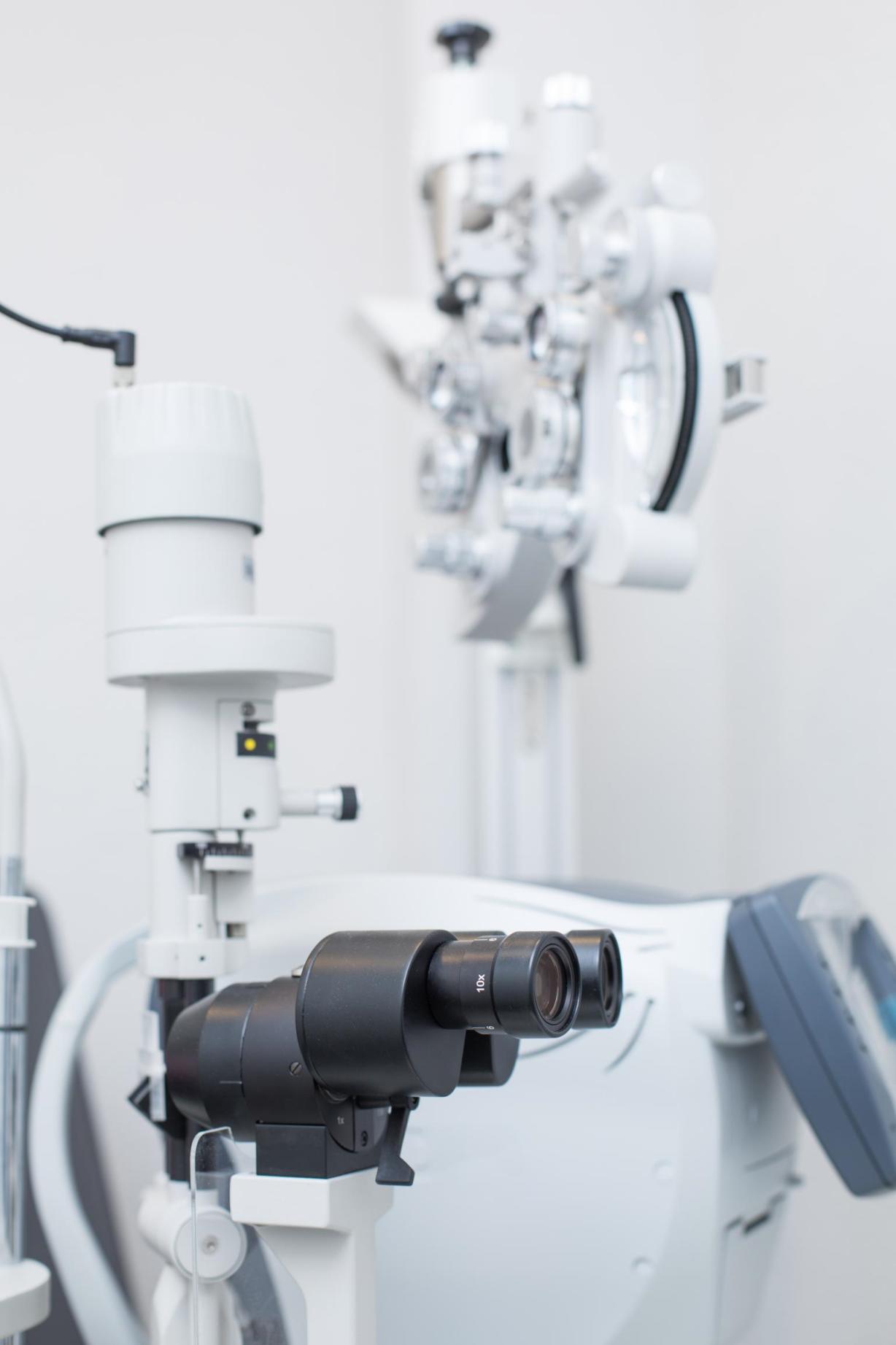

Gli attrezzature mediche, inclusi i monitor dei pazienti, i sistemi diagnostici di immagine e gli strumenti di laboratorio, utilizzano spesso alimentazioni a commutazione per garantire l'operazione sicura e affidabile dei componenti critici.
Prima di scegliere un’ alimentazione a commutazione, considera i requisiti di potenza specifici della tua applicazione, inclusi:
Tensione di uscita: Scegli un’ alimentazione con la tensione di uscita appropriata per il tuo dispositivo o sistema.
Corrente di uscita: Assicurati che l’ alimentazione possa fornire una corrente sufficiente per soddisfare le esigenze del tuo carico.
Gamma di tensione di ingresso: Seleziona un’ alimentazione con una gamma di tensione di ingresso che corrisponda alla tua rete elettrica locale.
Oltre ai requisiti di potenza principali, considera eventuali caratteristiche o specifiche aggiuntive che possono essere rilevanti per la tua applicazione:
Efficienza: Le alimentazioni ad alta efficienza generano meno calore e consumano meno energia, risparmiando potenzialmente sui costi di funzionamento.
Dimensioni e fattore di forma: A seconda delle limitazioni di spazio della tua applicazione, potresti dover selezionare un’ alimentazione compatta o di un determinato fattore di forma.
Certificazioni di sicurezza: Verifica che l’ alimentazione abbia le necessarie certificazioni di sicurezza per la tua regione.
Specifiche ambientali: Controlla la gamma di temperatura di funzionamento dell’ alimentazione, la tolleranza all’umidità e la classe di protezione contro l’ingresso di corpi estranei per assicurarti che possa resistere alle condizioni ambientali della tua applicazione.
Forniamo spesso schede dati dettagliate, note applicative e progetti di riferimento per aiutarti a scegliere la giusta alimentazione per le tue esigenze. Inoltre, cercare consigli da ingegneri esperti o rappresentanti del supporto tecnico può fornire preziosi approfondimenti e raccomandazioni.
Le alimentazioni a commutazione sono diventate un elemento essenziale dell’elettronica moderna grazie alla loro alta efficienza, dimensioni ridotte e versatilità. Comprendendo i principi e i vantaggi delle alimentazioni a commutazione, nonché le loro varie applicazioni, puoi scegliere con fiducia la giusta alimentazione per le tue specifiche esigenze. Quando si sceglie un’ alimentazione a commutazione, è sempre importante considerare i requisiti di potenza dell’applicazione, valutare caratteristiche e specifiche aggiuntive e consultare risorse del produttore e consigli degli esperti. Con le conoscenze e gli strumenti appropriati, puoi sfruttare i benefici delle alimentazioni a commutazione per ottimizzare i tuoi dispositivi e sistemi elettronici per prestazioni e affidabilità massime.
